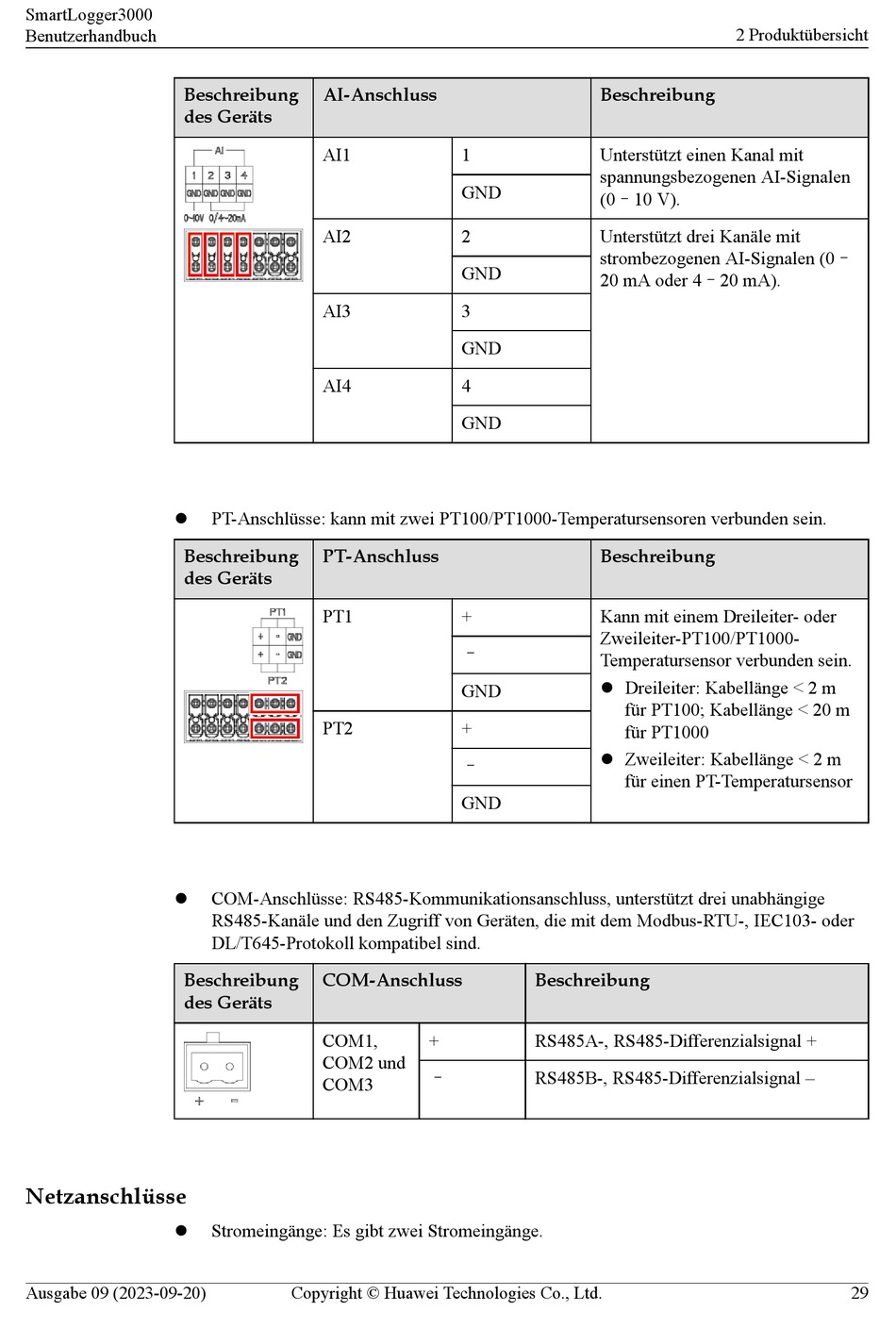

AI-Anschluss
AI1
AI2
AI3
AI4
PT-Anschlüsse: kann mit zwei PT100/PT1000-Temperatursensoren verbunden sein.
PT-Anschluss
PT1
PT2
COM-Anschlüsse: RS485-Kommunikationsanschluss, unterstützt drei unabhängige
RS485-Kanäle und den Zugriff von Geräten, die mit dem Modbus-RTU-, IEC103- oder
DL/T645-Protokoll kompatibel sind.
COM-Anschluss
COM1,
COM2 und
COM3
Stromeingänge: Es gibt zwei Stromeingänge.
Copyright © Huawei Technologies Co., Ltd.
1
GND
2
GND
3
GND
4
GND
+
–
GND
+
–
GND
Beschreibung
+ RS485A-, RS485-Differenzialsignal +
– RS485B-, RS485-Differenzialsignal –
