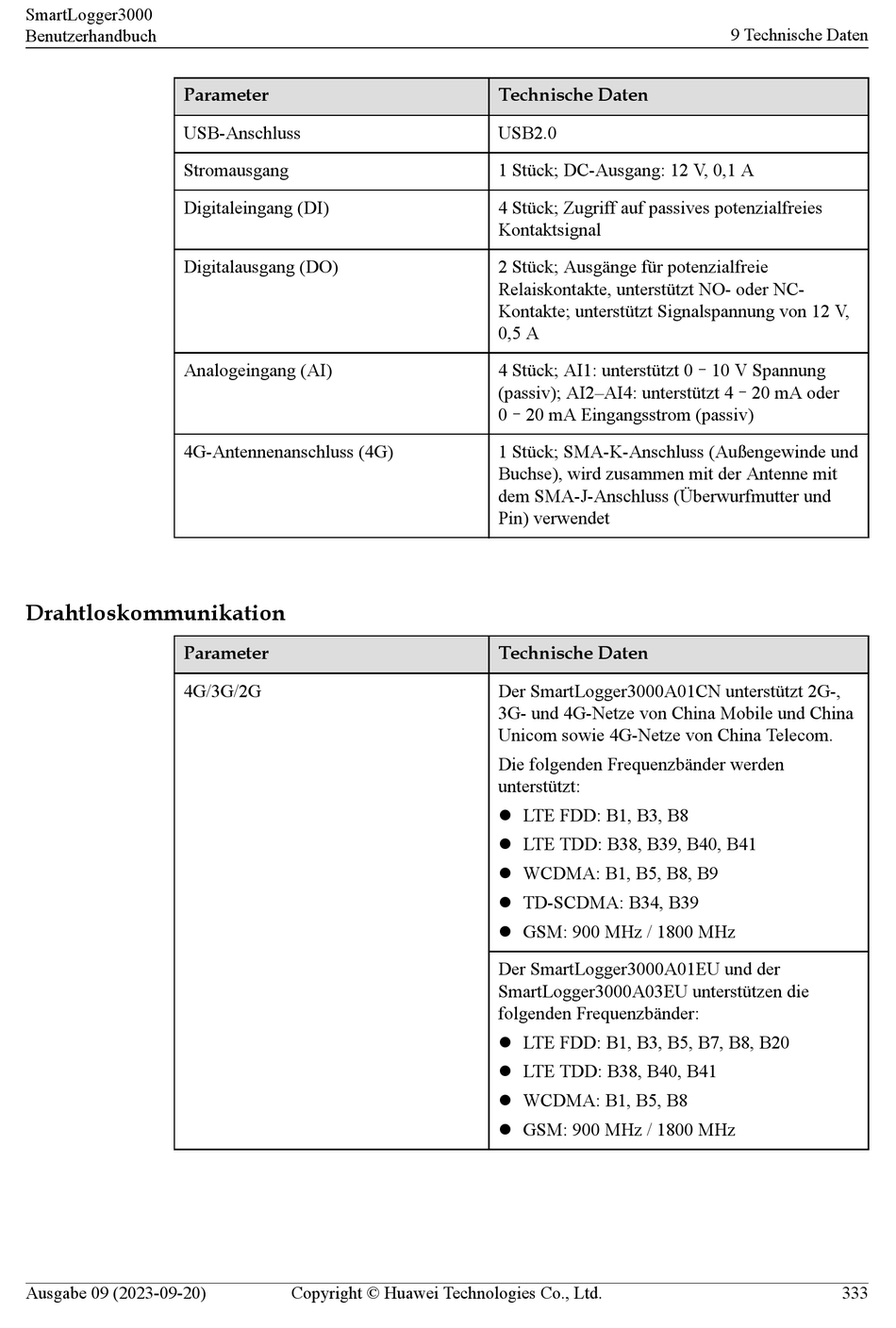

SmartLogger3000
Benutzerhandbuch
Parameter
USB-Anschluss
Stromausgang
Digitaleingang (DI)
Digitalausgang (DO)
Analogeingang (AI)
4G-Antennenanschluss (4G)
Drahtloskommunikation
Parameter
4G/3G/2G
Ausgabe 09 (2023-09-20) Copyright © Huawei Technologies Co., Ltd.
Technische Daten
USB2.0
1 Stück; DC-Ausgang: 12 V, 0,1 A
4 Stück; Zugriff auf passives potenzialfreies
Kontaktsignal
2 Stück; Ausgänge für potenzialfreie
Relaiskontakte, unterstützt NO- oder NC-
Kontakte; unterstützt Signalspannung von 12 V,
0,5 A
4 Stück; AI1: unterstützt 0–10 V Spannung
(passiv); AI2–AI4: unterstützt 4–20 mA oder
0–20 mA Eingangsstrom (passiv)
1 Stück; SMA-K-Anschluss (Außengewinde und
Buchse), wird zusammen mit der Antenne mit
dem SMA-J-Anschluss (Überwurfmutter und
Pin) verwendet
Technische Daten
Der SmartLogger3000A01CN unterstützt 2G-,
3G- und 4G-Netze von China Mobile und China
Unicom sowie 4G-Netze von China Telecom.
Die folgenden Frequenzbänder werden
unterstützt:
l LTE FDD: B1, B3, B8
l LTE TDD: B38, B39, B40, B41
l WCDMA: B1, B5, B8, B9
l TD-SCDMA: B34, B39
l GSM: 900 MHz / 1800 MHz
Der SmartLogger3000A01EU und der
SmartLogger3000A03EU unterstützen die
folgenden Frequenzbänder:
l LTE FDD: B1, B3, B5, B7, B8, B20
l LTE TDD: B38, B40, B41
l WCDMA: B1, B5, B8
l GSM: 900 MHz / 1800 MHz
9 Technische Daten
333
