SmartLogger3000
Benutzerhandbuch

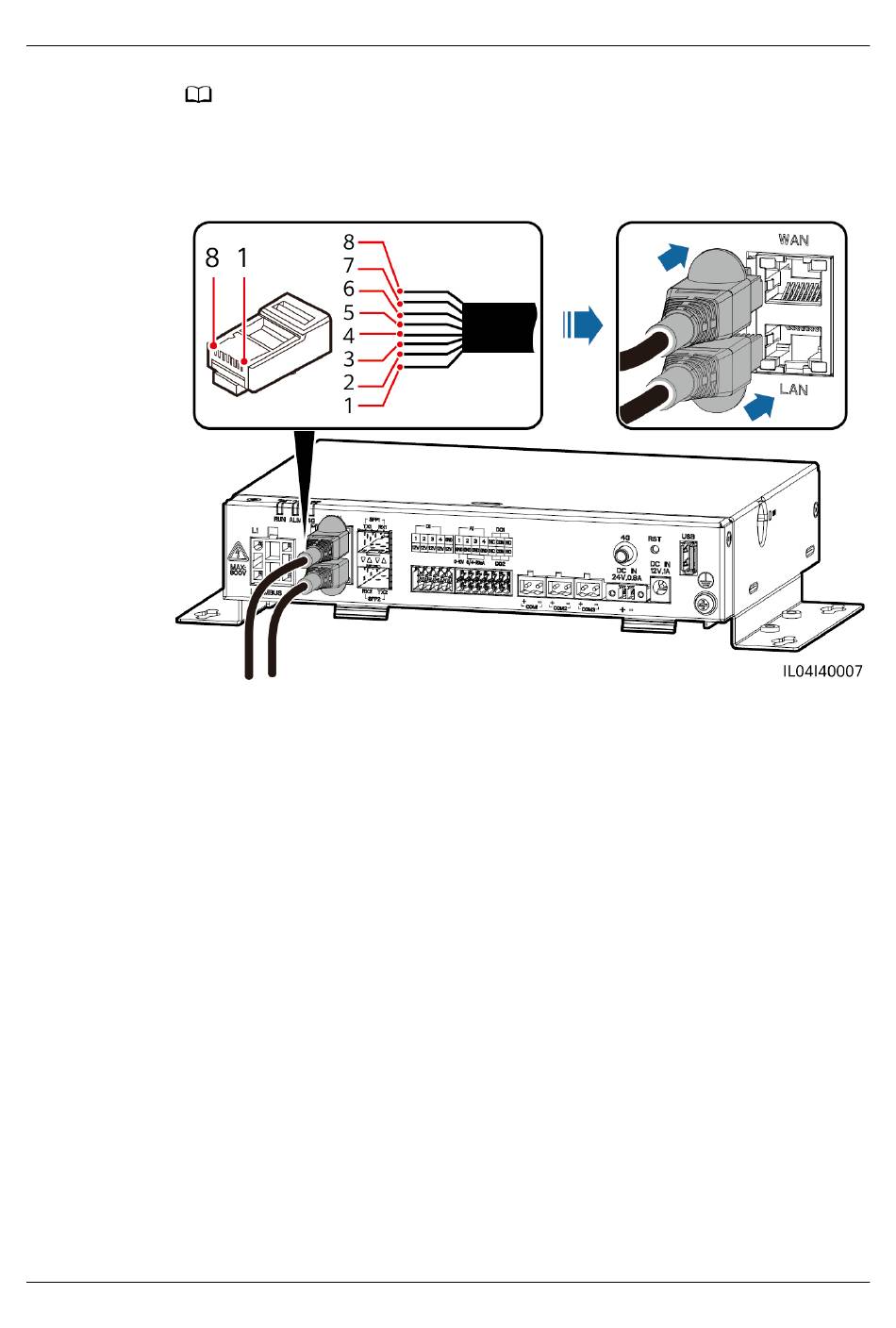

Abbildung 4-10 Anschließen des Ethernet-Kabels
(1) Weiß und Orange
(5) Weiß und Blau
----Ende
4.1.10 Anschließen der Glasfaser-Verbindungskabel
Kontext
Der SmartLogger kann über Lichtwellenleiter mit Geräten wie dem Zugangsanschlusskasten
verbunden werden.
Vorgehensweise
Schritt 1 Schließen Sie ein LWL-Modul am Anschluss SFP1 oder SFP2 des SmartLoggers an.
Ausgabe 09 (2023-09-20)
ANMERKUNG
Achten Sie beim Crimpen des Netzwerkkabels darauf, dass die Abschirmschicht des Kabels sicher mit
dem Metallgehäuse der RJ45-Stecker verbunden ist.
(2) Orange
(6) Grün
Copyright © Huawei Technologies Co., Ltd.
(3) Weiß und Grün
(7) Weiß und Braun
4 Kabelanschlüsse
(4) Blau
(8) Braun
