Vorgehensweise
Schritt 1 Schließen Sie das DI-Signalkabel an.

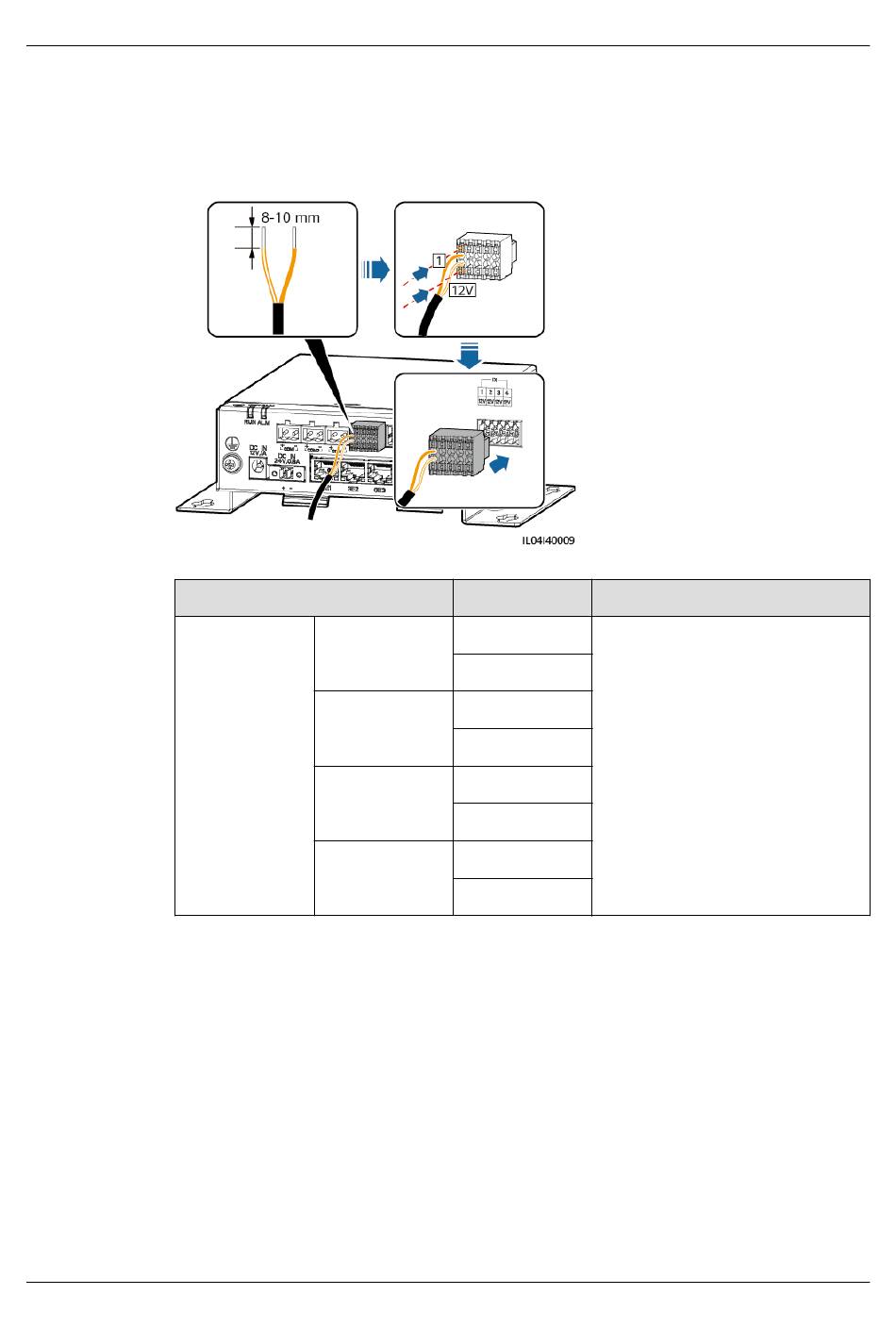

Abbildung 4-19 Anschließen des DI-Signalkabels
Anschluss
DI
----Ende
4.2.7 Anschließen des Ausgangsstromkabels
Kontext
Bei einer Einspeisebegrenzung oder bei akustischen und visuellen Alarmszenarien kann das
SmartModule das Zwischenrelais über den 12-V-Stromausgang ansteuern. Es wird
empfohlen, bei der Länge der Verbindung 10 m nicht zu übersteigen.
Ausgabe 09 (2023-09-20)
DI1
DI2
DI3
DI4
Copyright © Huawei Technologies Co., Ltd.
Aufdruck Beschreibung
1 Anschluss von vier passiven
potenzialfreien Kontaktsignalen
12V
möglich.
2
12V
3
12V
4
12V
4 Kabelanschlüsse
