SmartLogger3000
Benutzerhandbuch
Anschluss
COM1, COM2 und COM3
Schritt 2 Wenn Geräte kaskadiert werden müssen, kaskadieren Sie zuerst die Geräte und verbinden Sie
sie dann mit dem SmartModule.
l Es wird empfohlen, weniger als 30 Geräte an jeweils eine RS485-Strecke anzuschließen.
l Die Baudrate, das Kommunikationsprotokoll und der Paritätsmodus aller Geräte an der

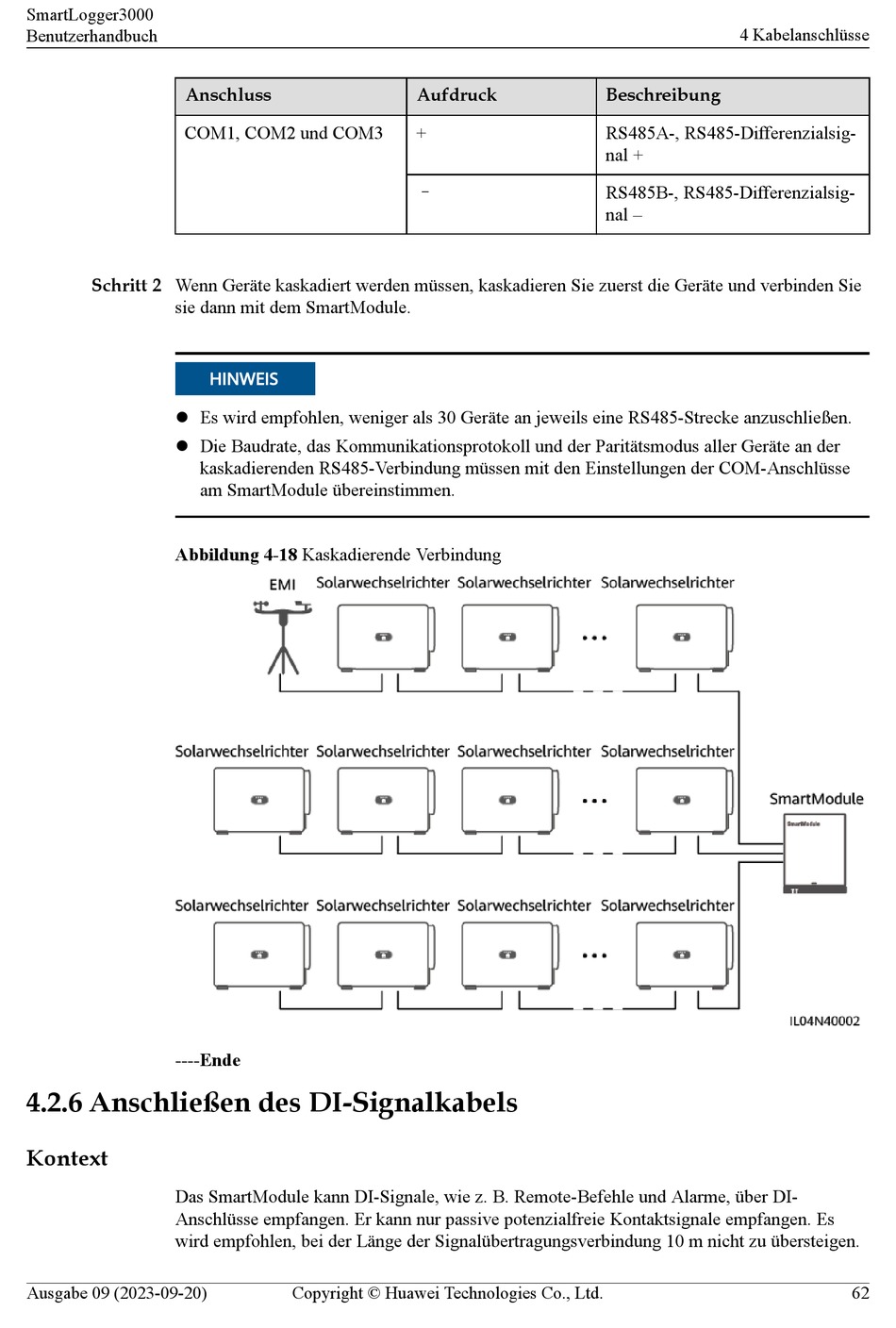

Abbildung 4-18 Kaskadierende Verbindung
----Ende
4.2.6 Anschließen des DI-Signalkabels
Kontext
Das SmartModule kann DI-Signale, wie z. B. Remote-Befehle und Alarme, über DI-
Anschlüsse empfangen. Er kann nur passive potenzialfreie Kontaktsignale empfangen. Es
wird empfohlen, bei der Länge der Signalübertragungsverbindung 10 m nicht zu übersteigen.
Ausgabe 09 (2023-09-20)
HINWEIS
kaskadierenden RS485-Verbindung müssen mit den Einstellungen der COM-Anschlüsse
am SmartModule übereinstimmen.
Copyright © Huawei Technologies Co., Ltd.
Aufdruck
+
–
4 Kabelanschlüsse
Beschreibung
RS485A-, RS485-Differenzialsig-
nal +
RS485B-, RS485-Differenzialsig-
nal –
62
