SmartLogger3000

Benutzerhandbuch

Vorgehensweise

Schritt 1 Verbinden Sie das Ausgangsstromkabel.

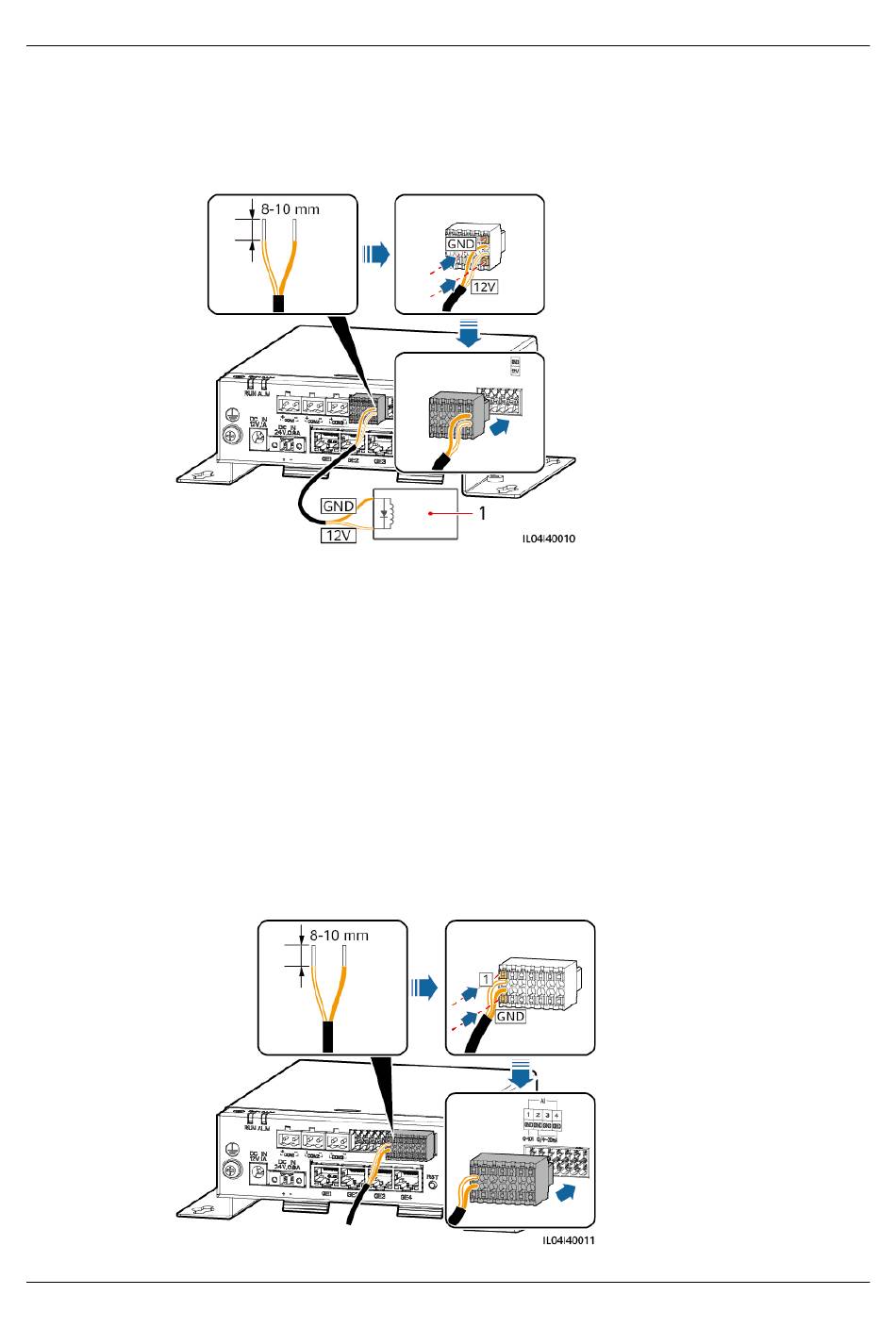

Abbildung 4-20 Anschließen des Ausgangsstromkabels

(1) Zwischenrelais

4.2.8 Anschließen des AI-Signalkabels

Das SmartModule kann AI-Signale von EMIs über AI-Anschlüsse empfangen. Es wird

empfohlen, bei der Länge der Signalübertragungsverbindung 10 m nicht zu übersteigen.

Vorgehensweise

Schritt 1 Schließen Sie das AI-Signalkabel an.

Abbildung 4-21 Anschließen des AI-Signalkabels

Ausgabe 09 (2023-09-20)

4 Kabelanschlüsse
