SmartLogger3000
Benutzerhandbuch

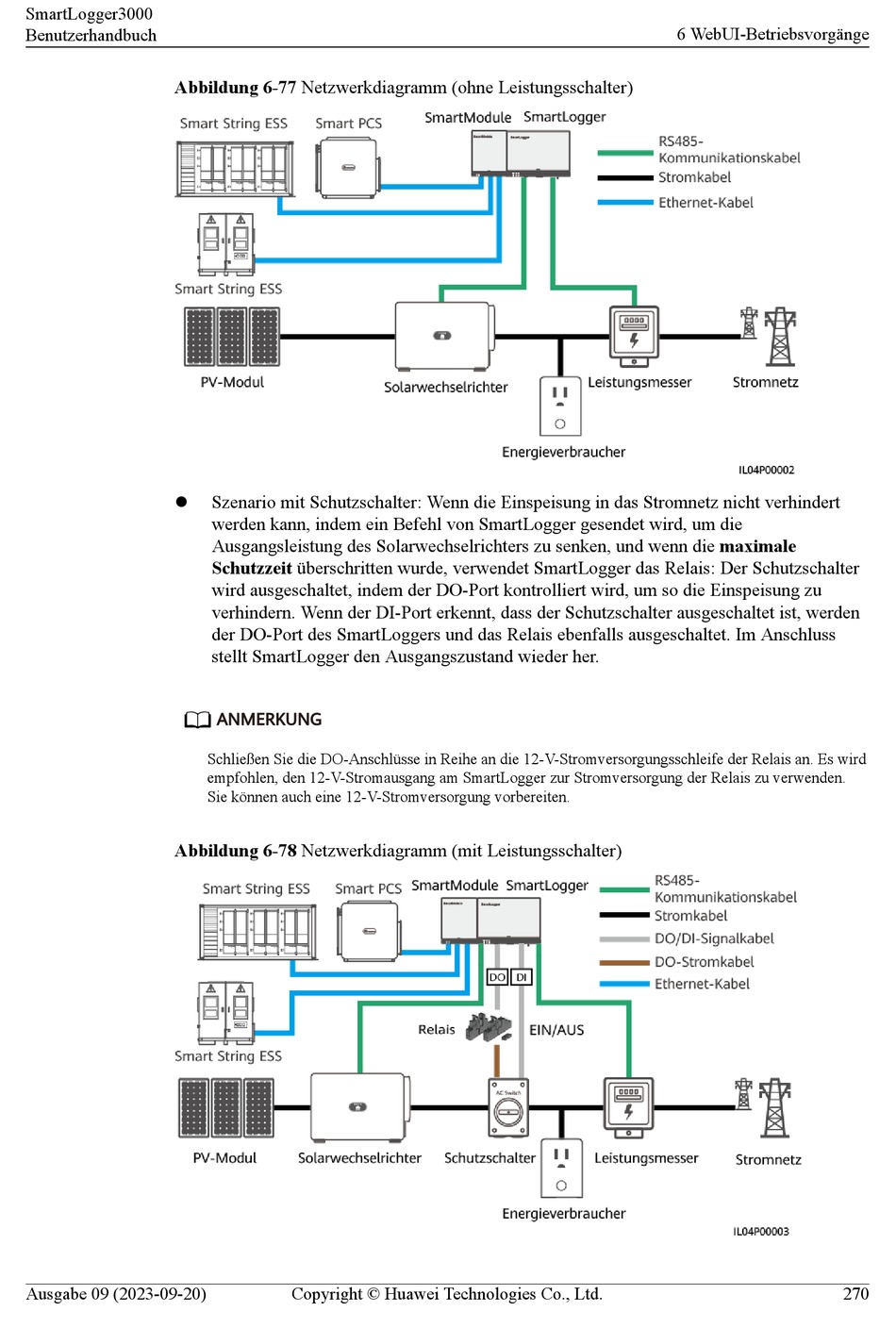

Abbildung 6-77 Netzwerkdiagramm (ohne Leistungsschalter)
l
Abbildung 6-78 Netzwerkdiagramm (mit Leistungsschalter)
Ausgabe 09 (2023-09-20)
Szenario mit Schutzschalter: Wenn die Einspeisung in das Stromnetz nicht verhindert
werden kann, indem ein Befehl von SmartLogger gesendet wird, um die
Ausgangsleistung des Solarwechselrichters zu senken, und wenn die maximale
Schutzzeit überschritten wurde, verwendet SmartLogger das Relais: Der Schutzschalter
wird ausgeschaltet, indem der DO-Port kontrolliert wird, um so die Einspeisung zu
verhindern. Wenn der DI-Port erkennt, dass der Schutzschalter ausgeschaltet ist, werden
der DO-Port des SmartLoggers und das Relais ebenfalls ausgeschaltet. Im Anschluss
stellt SmartLogger den Ausgangszustand wieder her.
ANMERKUNG
Schließen Sie die DO-Anschlüsse in Reihe an die 12-V-Stromversorgungsschleife der Relais an. Es wird
empfohlen, den 12-V-Stromausgang am SmartLogger zur Stromversorgung der Relais zu verwenden.
Sie können auch eine 12-V-Stromversorgung vorbereiten.
Copyright © Huawei Technologies Co., Ltd.
6 WebUI-Betriebsvorgänge
270
