Huawei SmartLogger3000 Benutzerhandbuch Seite 25

SmartLogger3000
Benutzerhandbuch
l
l
l
Typische Netzwerkszenarien
l

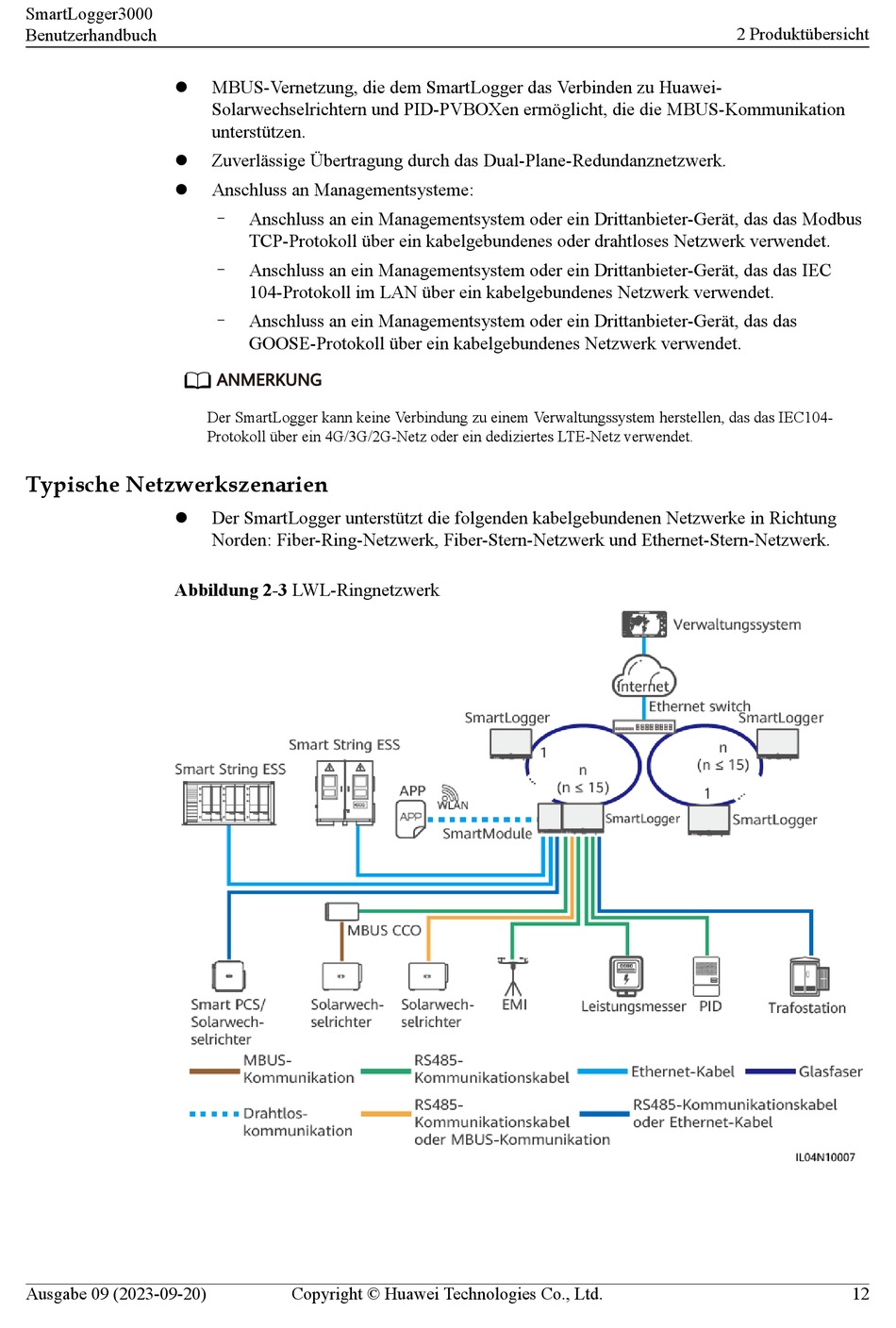

Abbildung 2-3 LWL-Ringnetzwerk
Ausgabe 09 (2023-09-20)
MBUS-Vernetzung, die dem SmartLogger das Verbinden zu Huawei-
Solarwechselrichtern und PID-PVBOXen ermöglicht, die die MBUS-Kommunikation
unterstützen.
Zuverlässige Übertragung durch das Dual-Plane-Redundanznetzwerk.
Anschluss an Managementsysteme:
– Anschluss an ein Managementsystem oder ein Drittanbieter-Gerät, das das Modbus
TCP-Protokoll über ein kabelgebundenes oder drahtloses Netzwerk verwendet.
– Anschluss an ein Managementsystem oder ein Drittanbieter-Gerät, das das IEC
104-Protokoll im LAN über ein kabelgebundenes Netzwerk verwendet.
– Anschluss an ein Managementsystem oder ein Drittanbieter-Gerät, das das
GOOSE-Protokoll über ein kabelgebundenes Netzwerk verwendet.
ANMERKUNG
Der SmartLogger kann keine Verbindung zu einem Verwaltungssystem herstellen, das das IEC104-
Protokoll über ein 4G/3G/2G-Netz oder ein dediziertes LTE-Netz verwendet.
Der SmartLogger unterstützt die folgenden kabelgebundenen Netzwerke in Richtung
Norden: Fiber-Ring-Netzwerk, Fiber-Stern-Netzwerk und Ethernet-Stern-Netzwerk.
Copyright © Huawei Technologies Co., Ltd.
2 Produktübersicht
12
