SmartLogger3000
Benutzerhandbuch

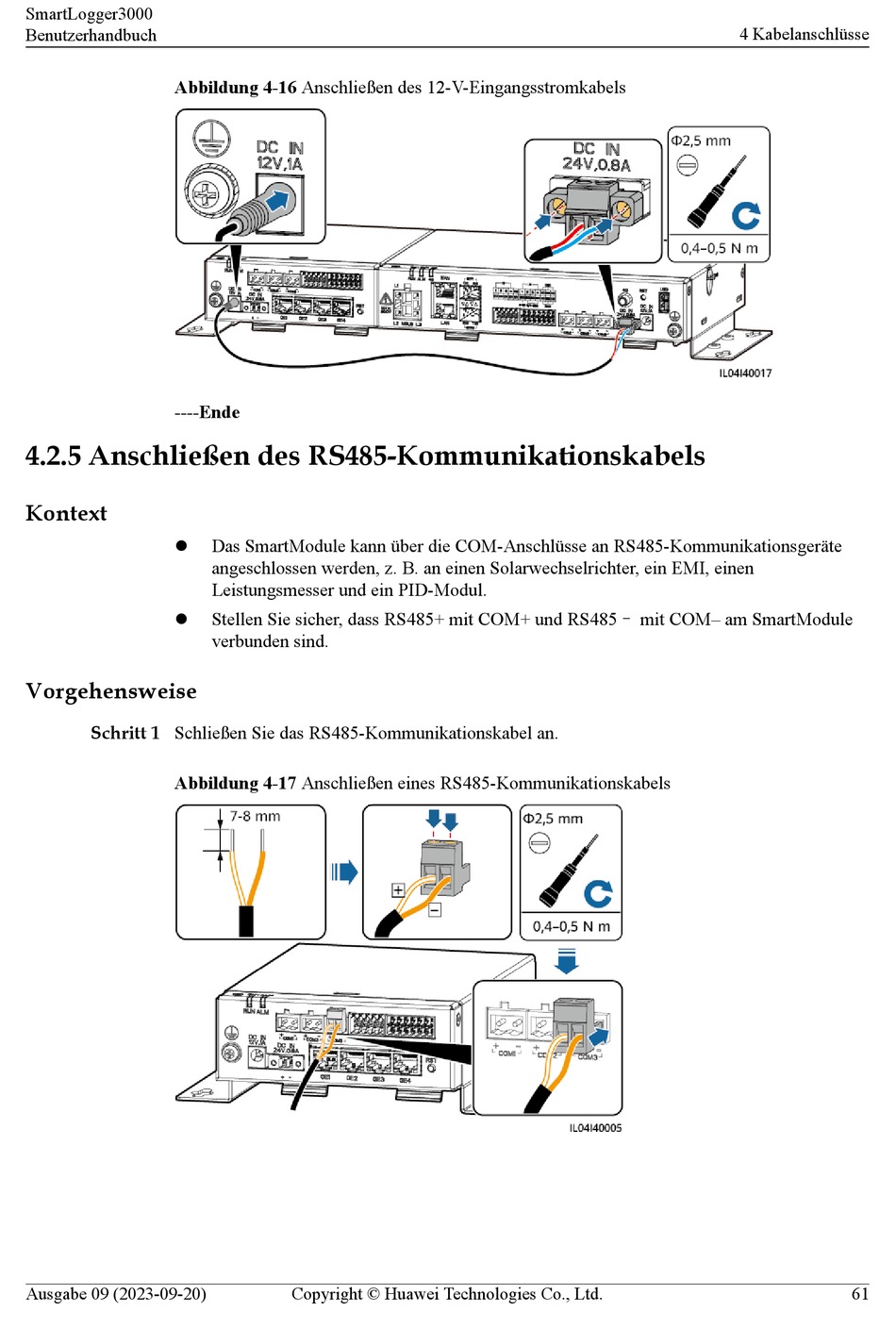

Abbildung 4-16 Anschließen des 12-V-Eingangsstromkabels
----Ende
4.2.5 Anschließen des RS485-Kommunikationskabels
Kontext
l
l
Vorgehensweise
Schritt 1 Schließen Sie das RS485-Kommunikationskabel an.
Abbildung 4-17 Anschließen eines RS485-Kommunikationskabels
Ausgabe 09 (2023-09-20)
Das SmartModule kann über die COM-Anschlüsse an RS485-Kommunikationsgeräte
angeschlossen werden, z. B. an einen Solarwechselrichter, ein EMI, einen
Leistungsmesser und ein PID-Modul.
Stellen Sie sicher, dass RS485+ mit COM+ und RS485– mit COM– am SmartModule
verbunden sind.
Copyright © Huawei Technologies Co., Ltd.
4 Kabelanschlüsse
61
