Huawei SmartLogger3000 Benutzerhandbuch Seite 50

SmartLogger3000
Benutzerhandbuch

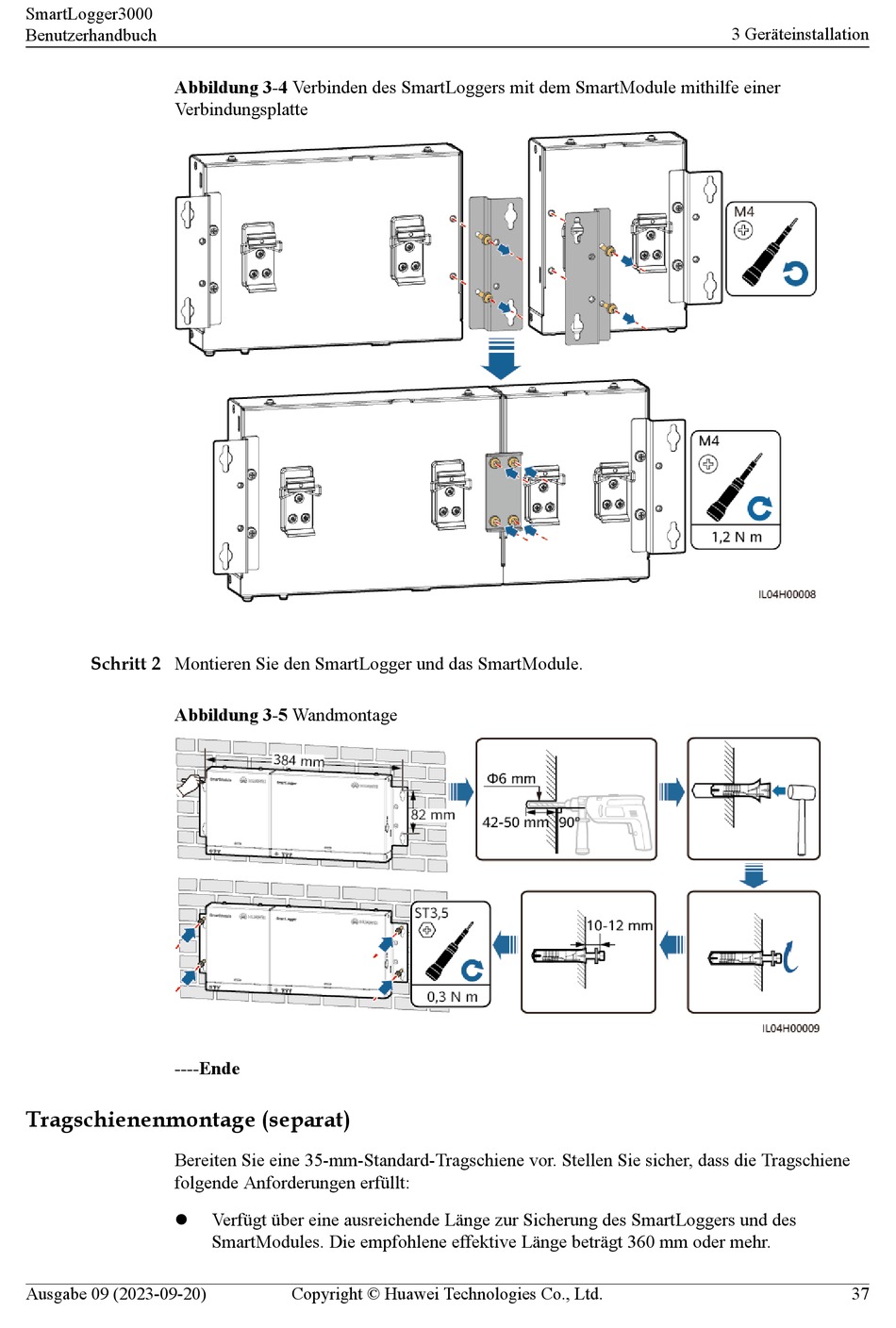

Abbildung 3-4 Verbinden des SmartLoggers mit dem SmartModule mithilfe einer
Verbindungsplatte
Schritt 2 Montieren Sie den SmartLogger und das SmartModule.
Abbildung 3-5 Wandmontage
----Ende
Tragschienenmontage (separat)
Bereiten Sie eine 35-mm-Standard-Tragschiene vor. Stellen Sie sicher, dass die Tragschiene
folgende Anforderungen erfüllt:
l
Ausgabe 09 (2023-09-20)
Verfügt über eine ausreichende Länge zur Sicherung des SmartLoggers und des
SmartModules. Die empfohlene effektive Länge beträgt 360 mm oder mehr.
Copyright © Huawei Technologies Co., Ltd.
3 Geräteinstallation
37
