- Seite 1 Backup Box-(B0, B1) Kurzanleitung Version: 03 Datum: 04.08.2021...
- Seite 2 1. Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden. Bei der Vorbereitung dieses Dokuments wurde größtmögliche Sorgfalt aufgewendet, um die Genauigkeit der Inhalte sicherzustellen. Dennoch entsteht durch die Aussagen, Informationen und Empfehlungen in diesem Dokument keinerlei ausdrückliche oder implizierte Gewährleistung. 2.

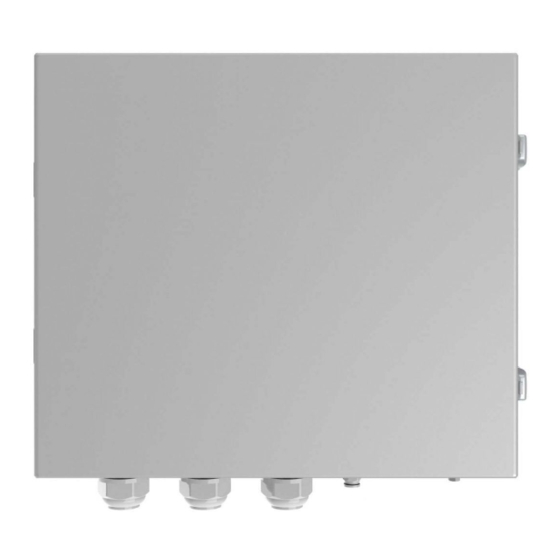

- Seite 3 Unterstützte Netztypen Die Backup Box unterstützt die folgenden Netztypen: TN-S, TN-C-S und TT. Wenn der Wechselrichter im dreiphasigen Modus mit drei Leitungen betrieben wird, unterstützt die Backup Box den netzentkoppelten Betrieb nicht. Transformator Transformator Transformator Transformator Transformator Aussehen (1) Vorderblende (2) Schloss (3) Aufhängesatz (4) Anschluss für netzentkoppelte Last (BACKUP LOAD)
-
Seite 4: Geräteinstallation
(10) Schalter für netzentkoppelte Last Geräteinstallation Installationsanforderungen 1. Wenn eine Backup Box im Freien montiert wird, ist direktes Sonnenlicht zu vermeiden. Es wird empfohlen, einen schattigen Ort zu wählen oder eine Abdeckung zu montieren. 2. Es muss ein Ü berspannungsschutzgerät (SPD) auf der Netzseite der Backup Box installiert werden. - Seite 5 Installation einer Bacup Box Die Spreizhülsenanker M6x60 sind im Lieferumfang der Backup Box enthalten. Wenn Länge und Anzahl der Schrauben nicht den Installationsanforderungen entsprechen, verwenden Sie bitte eigene M6-Spreizhülsenanker aus Edelstahl. Die im Lieferumfang des Wechselrichters enthaltenen Spreizhülsenanker werden ...
-
Seite 6: Elektrische Anschlüsse
Elektrische Anschlüsse Vorbereitungen Schließen Sie die Kabel gemäß den örtlichen Installationsgesetzen und -bestimmungen an. Bevor Sie die Kabel anschließen, vergewissern Sie sich, dass der Leistungsschalter der Backup Box und alle Schalter für die Verbindung mit der Backup Box auf „OFF“ stehen. Anderenfalls kann die in der Backup Box anliegende Hochspannung zu Stromschlägen führen. - Seite 7 Anschließen eines Ausgangsstromkabels für netzentkoppelte Lasten Ö ffnen Sie vor dem Anschließen eines Kabels das Panel der Backup Box und führen Sie das Kabel durch den Anschluss für netzentkoppelte Last. Schließen Sie dann das Kabel an. Sobald alle Kabel angeschlossen sind, setzen Sie das Panel wieder ein. Klemme für netzentkoppelte Last (X1) Klemme für netzentkoppelte Last (X1) Dreiphasig...
- Seite 8 Isolieren Sie das Kabel für den Anschluss ab. Wenn mehrere Wechselrichter parallel verbunden sind, müssen die AC-Stromversorgungskabel L1, L2 und L3 auf der Netzseite der Backup Boxen jeweils gleich mit den einzelnen Wechselrichtern verbunden werden. Anschließen eines Kabels für Wechselrichter-AC-Eingangsleistung Klemmen zur Verbindung des AC-Eingangs für den Wechselrichter (X3) Einphasig Klemmen zur Verbindung des AC-Eingangs für den Wechselrichter (X3)
- Seite 9 Isolieren Sie das Kabel für den Anschluss ab. Die Kabel zur Verbindung einer einphasigen Backup Box mit den AC-Klemmen L, N und PE müssen in der gleichen Reihenfolge wie am Wechselrichter angeschlossen werden. Die Kabel zur Verbindung einer dreiphasigen Backup Box mit den AC-Klemmen L1, L2 und L3 müssen in der gleichen Reihenfolge wie am Wechselrichter angeschlossen werden.
- Seite 10 Anschließen einer Erdungsplatte • Stellen Sie beim Anschließen einer Erdungsplatte sicher, dass diese in den richtigen Anschluss eingesetzt und sicher fixiert ist, um Kurzschlüsse durch einen falschen Einbau zu vermeiden. • Wenn keine Erdungsplatte angeschlossen wird, wird der Neutralleiter im netzentkoppelten Modus ausgesetzt.
- Seite 11 Isolieren Sie das Kabel für den Anschluss ab. Anschließen der Signalkabel auf der Wechselrichterseite SUN2000-(2KTL-6KTL)-L1 COM-Anschluss (COM) Wechselrichter AC Pin-Belegung COM-Anschluss Nr. Beschriftung Benennung Beschreibung Verbindet die Erdung des DI2-Anschlusses. Digitales Verbindet die positive Eingangssignal 2+ Klemme des DI2- Anschlusses und fungiert als Anschluss, über den die Backup Box Feedback- Signale sendet.
-
Seite 12: Ü Berprüfen Der Montage
SUN2000-(3KTL-12KTL)-M1 COM-Anschluss (COM) Wechselrichter AC Pin-Belegung COM-Anschluss Nr. Beschriftung Benennung Notiz DIN1 Digitales Fungiert als Anschluss, Eingangssignal über den die Backup Box Feedback-Signale sendet. 16 GND Wird mit der Erdung des DIN1-Anschlusses verbunden. Ü berprüfen der Montage Akzeptanzkriterien Die Installation ist korrekt und zuverlässig. Die Kabel sind ordnungsgemäß... -
Seite 13: Parametereinstellungen
Parametereinstellungen Öffnen Sie die FusionSolar App, melden Sie sich mit dem Installer-Konto bei intl.fusionsolar.huawei.com an, wä hlen Sie Mein > Inbetriebnahme des Geräts aus und stellen Sie eine Verbindung mit dem WLAN-Hotspot des Solar-Wechselrichters her. Wählen Sie auf der Startseite Einstellungen >... -
Seite 14: Fehlerbehebung
Parameter Einstellung Wert Netzentkoppelter Falls dieser Parameter aktiviert ist, schaltet die Backup Box in Aktiviert Modus den netzentkoppelten Modus, wenn das Netz ausfällt. Dieser Deaktiviert Parameter kann nur festgelegt werden, wenn die Backup Box (Standard) konfiguriert ist. Wenn die Backup Box nicht konfiguriert ist, kann dieser Parameter nicht aktiviert werden. -
Seite 15: Produktspezifikationen
Produktspezifikationen Einphasige Backup Box Verdrahtungsanforderungen Erkennungsklemme X4-1 & X2-1 & X1- Leistungs- X2-1 & X3-2 X3-6 & X3-10 X3-6 & X1-2 Wechsel- X4-2 schalter Netz GRID-L & INVERTER-N INVERTER-N richter COM-1 & GRID-L & (QF) INVERTER-L & INVERTER-PE & LOAD-N COM-2 LOAD-L Ausschalt... - Seite 16 E-Mail-Adresse für Service und Region Land Telefon Support Frankreich Deutschland Spanien eu_inverter_support@huawei.com 0080033888888 Europa Italien Niederlande Andere Länder Weitere Informationen finden Sie auf solar.huawei.com. Australien eu_inverter_support@huawei.com 1800046639 Türkei eu_inverter_support@huawei.com Nicht zutreffend 0080021686868 Malaysia /1800220036 Asiatisch- (+66) 26542662 apsupport@huawei.com Pazifischer (Ortstarif) Raum...
