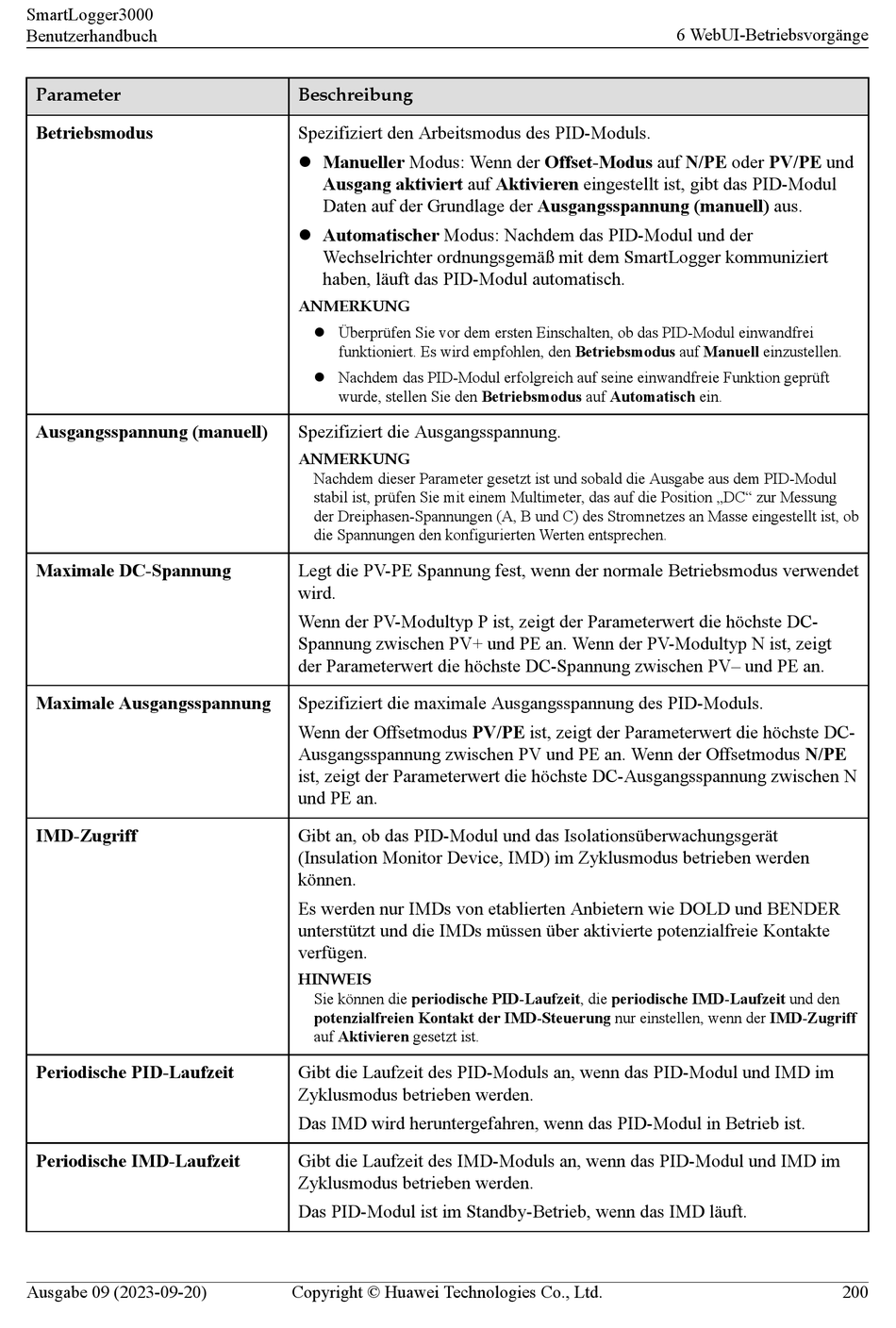

SmartLogger3000
Benutzerhandbuch
Parameter
Betriebsmodus
Ausgangsspannung (manuell)
Maximale DC-Spannung
Maximale Ausgangsspannung
IMD-Zugriff
Periodische PID-Laufzeit
Periodische IMD-Laufzeit
Ausgabe 09 (2023-09-20)
Beschreibung
Spezifiziert den Arbeitsmodus des PID-Moduls.
l Manueller Modus: Wenn der Offset-Modus auf N/PE oder PV/PE und
Ausgang aktiviert auf Aktivieren eingestellt ist, gibt das PID-Modul
Daten auf der Grundlage der Ausgangsspannung (manuell) aus.
l Automatischer Modus: Nachdem das PID-Modul und der
Wechselrichter ordnungsgemäß mit dem SmartLogger kommuniziert
haben, läuft das PID-Modul automatisch.
ANMERKUNG
l Überprüfen Sie vor dem ersten Einschalten, ob das PID-Modul einwandfrei
funktioniert. Es wird empfohlen, den Betriebsmodus auf Manuell einzustellen.
l Nachdem das PID-Modul erfolgreich auf seine einwandfreie Funktion geprüft
wurde, stellen Sie den Betriebsmodus auf Automatisch ein.
Spezifiziert die Ausgangsspannung.
ANMERKUNG
Nachdem dieser Parameter gesetzt ist und sobald die Ausgabe aus dem PID-Modul
stabil ist, prüfen Sie mit einem Multimeter, das auf die Position „DC" zur Messung
der Dreiphasen-Spannungen (A, B und C) des Stromnetzes an Masse eingestellt ist, ob
die Spannungen den konfigurierten Werten entsprechen.
Legt die PV-PE Spannung fest, wenn der normale Betriebsmodus verwendet
wird.
Wenn der PV-Modultyp P ist, zeigt der Parameterwert die höchste DC-
Spannung zwischen PV+ und PE an. Wenn der PV-Modultyp N ist, zeigt
der Parameterwert die höchste DC-Spannung zwischen PV– und PE an.
Spezifiziert die maximale Ausgangsspannung des PID-Moduls.
Wenn der Offsetmodus PV/PE ist, zeigt der Parameterwert die höchste DC-
Ausgangsspannung zwischen PV und PE an. Wenn der Offsetmodus N/PE
ist, zeigt der Parameterwert die höchste DC-Ausgangsspannung zwischen N
und PE an.
Gibt an, ob das PID-Modul und das Isolationsüberwachungsgerät
(Insulation Monitor Device, IMD) im Zyklusmodus betrieben werden
können.
Es werden nur IMDs von etablierten Anbietern wie DOLD und BENDER
unterstützt und die IMDs müssen über aktivierte potenzialfreie Kontakte
verfügen.
HINWEIS
Sie können die periodische PID-Laufzeit, die periodische IMD-Laufzeit und den
potenzialfreien Kontakt der IMD-Steuerung nur einstellen, wenn der IMD-Zugriff
auf Aktivieren gesetzt ist.
Gibt die Laufzeit des PID-Moduls an, wenn das PID-Modul und IMD im
Zyklusmodus betrieben werden.
Das IMD wird heruntergefahren, wenn das PID-Modul in Betrieb ist.
Gibt die Laufzeit des IMD-Moduls an, wenn das PID-Modul und IMD im
Zyklusmodus betrieben werden.
Das PID-Modul ist im Standby-Betrieb, wenn das IMD läuft.
