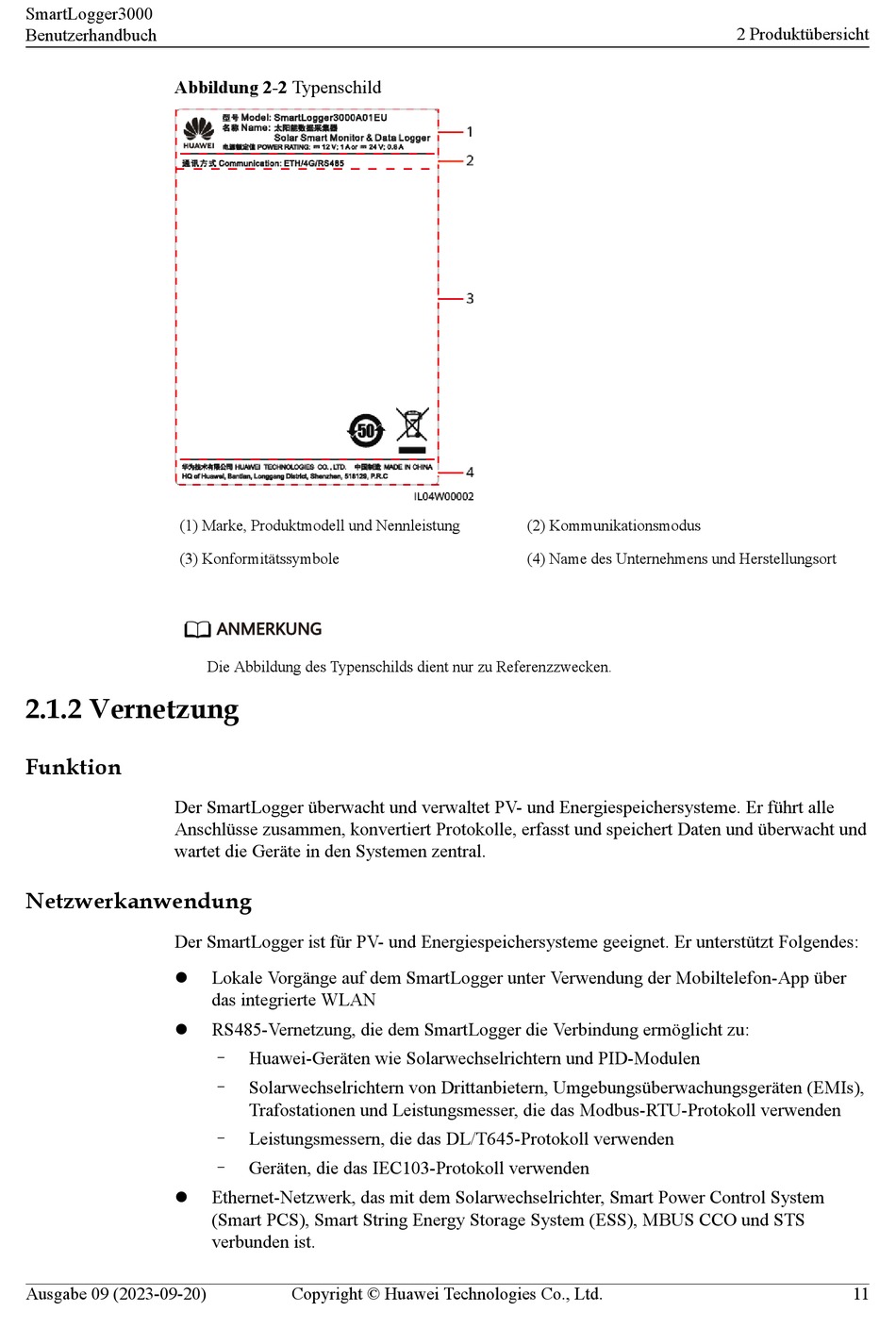

Huawei SmartLogger3000 Benutzerhandbuch Seite 24

SmartLogger3000
Benutzerhandbuch
Abbildung 2-2 Typenschild
(1) Marke, Produktmodell und Nennleistung
(3) Konformitätssymbole
2.1.2 Vernetzung
Funktion
Der SmartLogger überwacht und verwaltet PV- und Energiespeichersysteme. Er führt alle
Anschlüsse zusammen, konvertiert Protokolle, erfasst und speichert Daten und überwacht und
wartet die Geräte in den Systemen zentral.
Netzwerkanwendung
Der SmartLogger ist für PV- und Energiespeichersysteme geeignet. Er unterstützt Folgendes:
l
l
l
Ausgabe 09 (2023-09-20)
ANMERKUNG
Die Abbildung des Typenschilds dient nur zu Referenzzwecken.
Lokale Vorgänge auf dem SmartLogger unter Verwendung der Mobiltelefon-App über
das integrierte WLAN
RS485-Vernetzung, die dem SmartLogger die Verbindung ermöglicht zu:
– Huawei-Geräten wie Solarwechselrichtern und PID-Modulen
– Solarwechselrichtern von Drittanbietern, Umgebungsüberwachungsgeräten (EMIs),
Trafostationen und Leistungsmesser, die das Modbus-RTU-Protokoll verwenden
– Leistungsmessern, die das DL/T645-Protokoll verwenden
– Geräten, die das IEC103-Protokoll verwenden
Ethernet-Netzwerk, das mit dem Solarwechselrichter, Smart Power Control System
(Smart PCS), Smart String Energy Storage System (ESS), MBUS CCO und STS
verbunden ist.
Copyright © Huawei Technologies Co., Ltd.
(2) Kommunikationsmodus
(4) Name des Unternehmens und Herstellungsort
2 Produktübersicht
11
