SmartLogger3000
Benutzerhandbuch

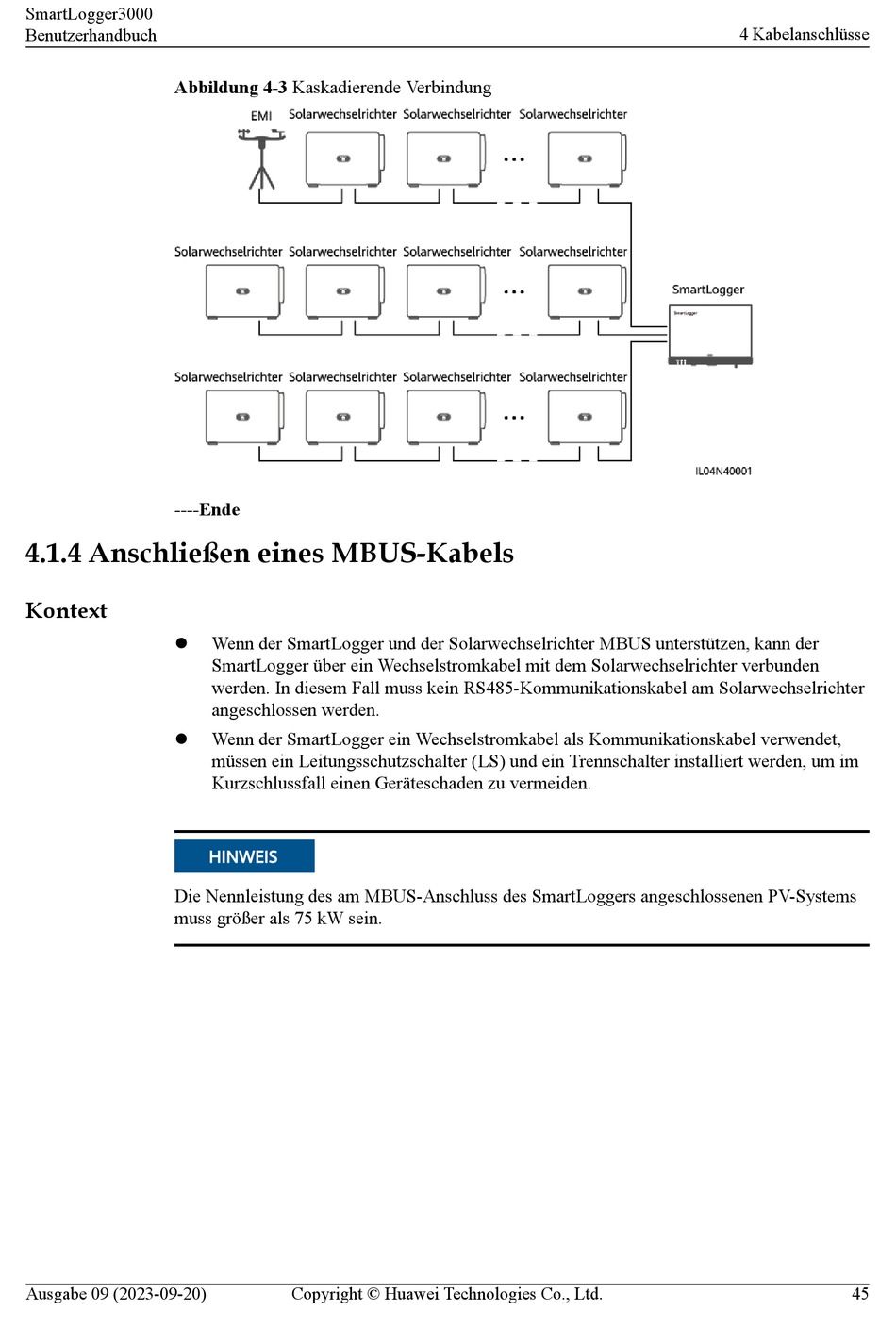

Abbildung 4-3 Kaskadierende Verbindung
----Ende
4.1.4 Anschließen eines MBUS-Kabels
Kontext
l
l
Die Nennleistung des am MBUS-Anschluss des SmartLoggers angeschlossenen PV-Systems
muss größer als 75 kW sein.
Ausgabe 09 (2023-09-20)
Wenn der SmartLogger und der Solarwechselrichter MBUS unterstützen, kann der
SmartLogger über ein Wechselstromkabel mit dem Solarwechselrichter verbunden
werden. In diesem Fall muss kein RS485-Kommunikationskabel am Solarwechselrichter
angeschlossen werden.
Wenn der SmartLogger ein Wechselstromkabel als Kommunikationskabel verwendet,
müssen ein Leitungsschutzschalter (LS) und ein Trennschalter installiert werden, um im
Kurzschlussfall einen Geräteschaden zu vermeiden.
HINWEIS
Copyright © Huawei Technologies Co., Ltd.
4 Kabelanschlüsse
45
