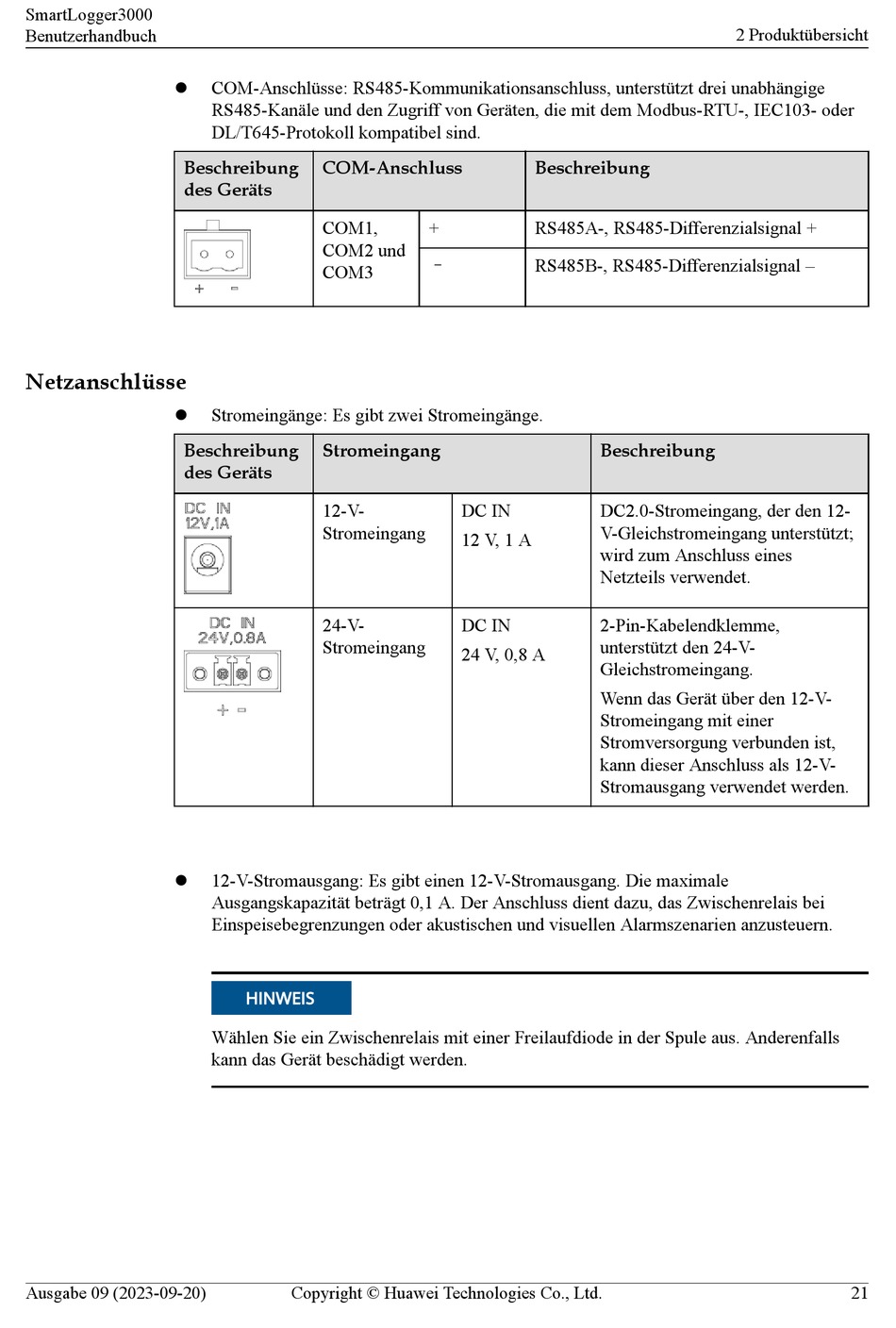

SmartLogger3000
Benutzerhandbuch
l
Beschreibung
des Geräts
Netzanschlüsse
l
Beschreibung
des Geräts
l
Ausgabe 09 (2023-09-20)
COM-Anschlüsse: RS485-Kommunikationsanschluss, unterstützt drei unabhängige
RS485-Kanäle und den Zugriff von Geräten, die mit dem Modbus-RTU-, IEC103- oder
DL/T645-Protokoll kompatibel sind.
COM-Anschluss
COM1,
COM2 und
COM3
Stromeingänge: Es gibt zwei Stromeingänge.
Stromeingang
12-V-
Stromeingang
24-V-
Stromeingang
12-V-Stromausgang: Es gibt einen 12-V-Stromausgang. Die maximale
Ausgangskapazität beträgt 0,1 A. Der Anschluss dient dazu, das Zwischenrelais bei
Einspeisebegrenzungen oder akustischen und visuellen Alarmszenarien anzusteuern.
HINWEIS
Wählen Sie ein Zwischenrelais mit einer Freilaufdiode in der Spule aus. Anderenfalls
kann das Gerät beschädigt werden.
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
+ RS485A-, RS485-Differenzialsignal +
– RS485B-, RS485-Differenzialsignal –
DC IN
12 V, 1 A
DC IN
24 V, 0,8 A
2 Produktübersicht
Beschreibung
DC2.0-Stromeingang, der den 12-
V-Gleichstromeingang unterstützt;
wird zum Anschluss eines
Netzteils verwendet.
2-Pin-Kabelendklemme,
unterstützt den 24-V-
Gleichstromeingang.
Wenn das Gerät über den 12-V-
Stromeingang mit einer
Stromversorgung verbunden ist,
kann dieser Anschluss als 12-V-
Stromausgang verwendet werden.
21
