SmartLogger3000
Benutzerhandbuch

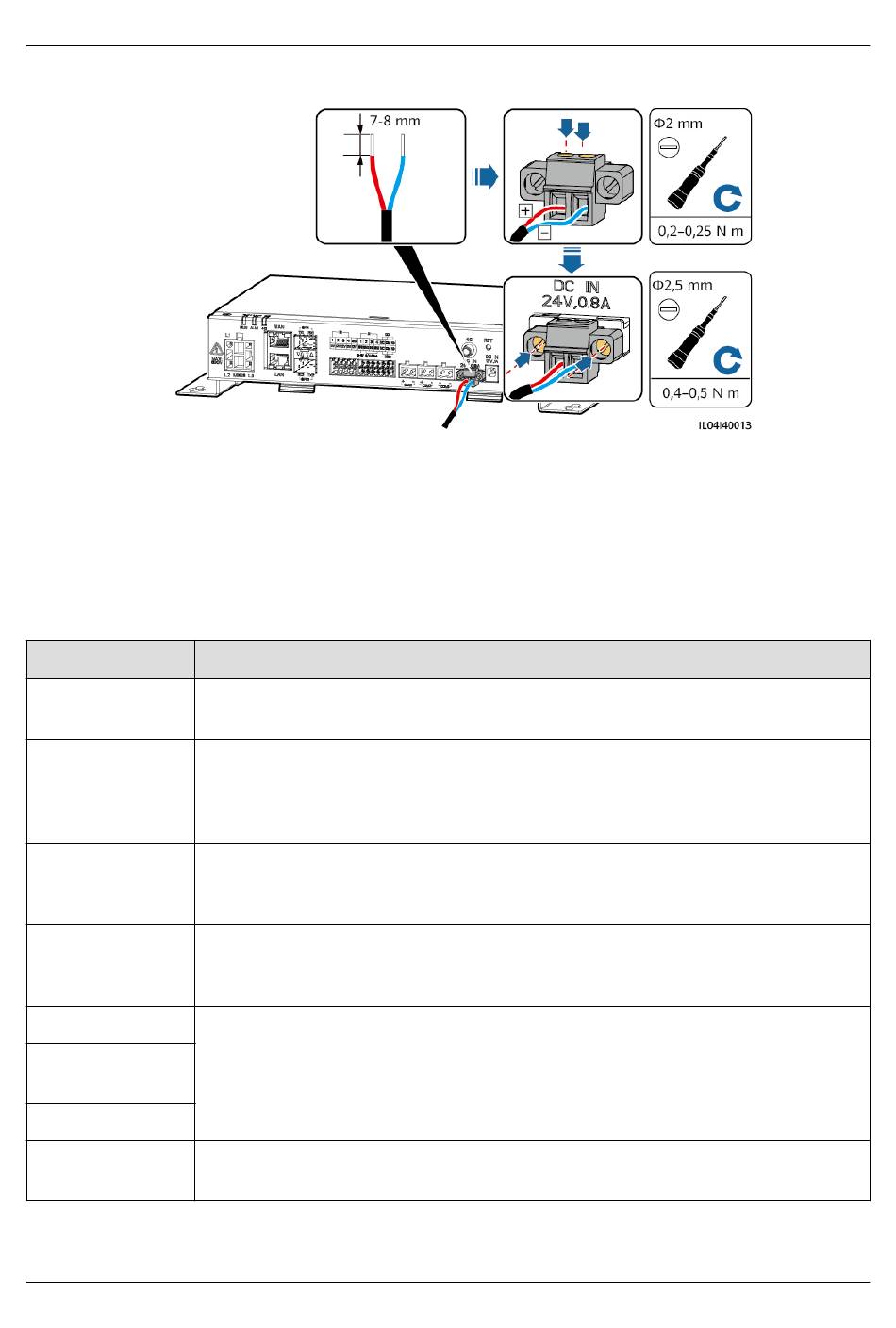

Abbildung 4-13 Anschließen des Eingangsstromkabels
----Ende
4.2 Anschließen von Kabeln an das SmartModule
4.2.1 Vorbereiten der Kabel
Typ
PE-Kabel
Netzwerkkabel
12-V-
Eingangsstromka-
bel
RS485-
Kommunikationska
bel
DI-Signalkabel
Ausgangsstromka-
bel
AI-Signalkabel
PT-Signalkabel
Ausgabe 09 (2023-09-20)
Empfohlene Kabelspezifikationen
Für den Außenbereich geeignetes Kabel mit Kupferader mit einem Querschnitt von 4–6
2
mm oder 12–10 AWG
Das Kabel wird mit dem SmartModule mitgeliefert und ist 35 cm lang. Sollte das
mitgelieferte Netzwerkkabel zu kurz sein, empfiehlt es sich, ein Netzwerkkabel der
Kategorie 5e oder mit höherer Spezifikation und abgeschirmten RJ45-Steckern zu
verwenden.
Das Kabel wird mit dem SmartModule mitgeliefert und ist 50 cm lang.
Zweiadriges oder mehradriges abgeschirmtes Außenkabel mit einer Querschnittsfläche
2
von 0,2–2,5 mm oder 24–14 AWG
Zum Anschluss werden zwei- oder mehradrige Kabel mit einem Querschnitt von 0,2–
2
1,5 mm oder 24–16 AWG empfohlen
Weitere Details zu den Kabeln und Kabelverbindungsvorgängen finden Sie in den
Dokumenten im Lieferumfang des PT100/PT1000.
Copyright © Huawei Technologies Co., Ltd.
4 Kabelanschlüsse
