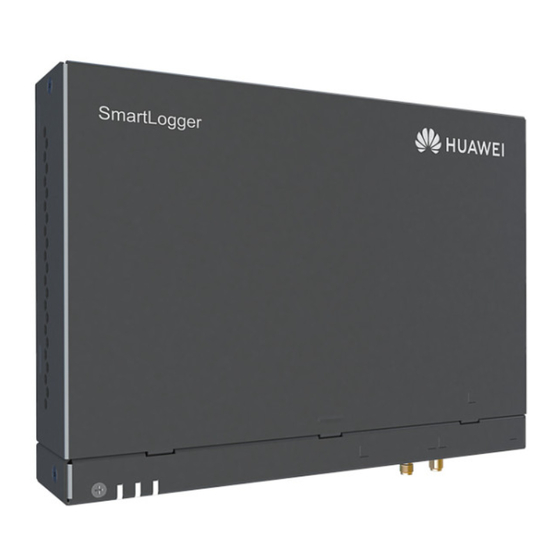

Seite 1 SmartLogger3000 Benutzerhandbuch Ausgabe 05 Datum 2021-03-20 HUAWEI TECHNOLOGIES CO., LTD.
Seite 2: Zur Beachtung
Copyright © Huawei Technologies Co., Ltd. 2021. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Huawei Technologies Co., Ltd. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden. Warenzeichen und Genehmigungen und andere Huawei-Warenzeichen sind Warenzeichen von Huawei Technologies Co., Ltd.
Seite 3: Über Dieses Dokument
Über dieses Dokument Über dieses Dokument Zweck Dieses Dokument beschreibt den SmartLogger3000 (kurz SmartLogger) und das SmartModule1000 (kurz SmartModule) in Bezug auf Installation, elektrische Anschlüsse, Systembetrieb sowie Wartung und Fehlerbehebung. Die Leser sollten sich vor der Montage und dem Betrieb des SmartLoggers und des SmartModules mit den Eigenschaften, Funktionen und Sicherheitshinweisen des SmartLoggers und des SmartModules vertraut machen, die in diesem Dokument beschrieben werden.
Seite 4: Änderungsverlauf
Hinzugefügt: 7.4.3.1 Exportieren aller Konfigurationsdateien. Hinzugefügt: 7.4.3.2 Importieren aller Konfigurationsdateien. Hinzugefügt: 8.15 WebUI lässt nur die Anmeldung auf Chinesisch zu und kündigt den Wechsel zu Chinesisch Hinzugefügt: C Liste der Anschlussnummern. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 5: Vorbereitungen Und Anmeldung Beim
Die Beschreibung des SmartModule wurde hinzugefügt. Ausgabe 02 (18.12.2019) Aktualisiert: WebUI-Betriebsvorgänge. Aktualisiert: 9.1 Technische Daten des SmartLoggers. Ausgabe 01 (24.09.2019) Die Ausgabe wird als erstmalige Anwendung im Betrieb (First Office Application, FOA) verwendet. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 6: Inhaltsverzeichnis
4.1 Anschließen von Kabeln an den SmartLogger......................40 4.1.1 Vorbereiten der Kabel..............................40 4.1.2 Anschließen eines PE-Kabels............................ 41 4.1.3 Anschließen eines RS485-Kommunikationskabels....................41 4.1.4 Anschließen eines MBUS-Kabels..........................43 4.1.5 Anschließen eines DI-Signalkabels........................... 47 Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 7 6.3.4 Einstellen der Parameter für den Slave-SmartLogger....................95 6.3.5 Einstellen von MBUS-Parametern..........................96 6.3.6 Einstellen von SUN2000-Parametern........................102 6.3.6.1 Betriebsparameter..............................103 6.3.6.2 Tracking-System..............................120 6.3.6.3 Kennlinien................................124 6.3.7 Einstellen der Parameter des PID-Moduls.......................124 6.3.7.1 PID-Modul-Betriebsparameter..........................125 6.3.7.2 PID-PVBOX-Betriebsparameter.......................... 129 Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 8 7.4.9 Anpassen des Gesamtenergieertrags........................194 7.5 Geräteentsorgung................................194 8 Häufig gestellte Fragen (FAQ)....................196 8.1 Wie verbinde ich den SmartLogger mit der SUN2000-App oder der FusionSolar-App?..........196 8.2 Wie lege ich FTP-Parameter fest?..........................198 Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 9 8.15 WebUI lässt nur die Anmeldung auf Chinesisch zu und kündigt den Wechsel zu Chinesisch an......216 9 Technische Daten........................218 9.1 Technische Daten des SmartLoggers..........................218 9.2 Technische Daten des SmartModules.........................223 A Produktbenutzerlisten......................225 B Domänennamensliste der Managementsysteme..............227 C Liste der Anschlussnummern....................228 D Kurzwörter und Abkürzungen....................230 Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd. viii...
Seite 10: Sicherheitshinweise
Die mit „HINWEIS“, „VORSICHT“, „WARNUNG“ und „GEFAHR“ gekennzeichneten Abschnitte in diesem Dokument beinhalten nicht alle zu befolgenden Sicherheitsanweisungen. Sie sind nur Ergänzungen zu den allgemeinen Sicherheitshinweisen. Huawei übernimmt keine Haftung für jegliche Folgen, die durch die Verletzung von allgemeinen Sicherheitsanforderungen oder Design-, Produktions- und Nutzungssicherheitsstandards verursacht werden.
Seite 11: Allgemeine Anforderungen
Verwenden Sie Werkzeuge auf die richtige Weise, um Verletzungen an Personen und Schäden an Geräten zu vermeiden. 1.2 Anforderungen an das Personal Personal, das die Montage oder Wartung von Huawei-Geräten beabsichtigt, muss gründlich geschult werden, alle erforderlichen Sicherheitsmaßnahmen verstehen und alle Vorgänge korrekt durchführen können.
Seite 12: Elektrische Sicherheit
Verletzungen führen kann. Schalten Sie den Trennschalter am vorgeschalteten Gerät vor dem Herstellen von elektrischen Anschlüssen aus, um die Stromversorgung abzuschalten, falls Personen in Kontakt mit unter Spannung stehenden Bauteilen kommen könnten. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 13: Verkabelung
Stellen Sie sicher, dass die Leiter sicher aufgestellt ist. Der empfohlene Winkel für eine Leiter zum Boden beträgt 75 Grad, wie in der folgenden Abbildung dargestellt. Zur Messung des Winkels kann ein Winkellineal verwendet werden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 14: Bewegen Von Schweren Objekten
Beim Bohren von Löchern ist das Gerät vor Spänen zu schützen. Nach dem Bohren entfernen Sie Späne, die sich im oder außerhalb des Geräts angesammelt haben können. Bewegen von schweren Objekten Gehen Sie beim Bewegen von schweren Objekten vorsichtig vor, um Verletzungen zu vermeiden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 15: Inbetriebnahme
Wenn das Gerät defekt ist, wenden Sie sich an Ihren Händler. Das Gerät darf erst dann eingeschaltet werden, wenn alle Störungen behoben wurden. Anderenfalls könnten sich die Störungen sprunghaft vermehren oder Schäden am Gerät verursachen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 16: Produktübersicht
SmartLogger3000 Benutzerhandbuch 2 Produktübersicht Produktübersicht 2.1 SmartLogger 2.1.1 Modell Modellbeschreibung Dieses Dokument behandelt die folgenden SmartLogger-Modelle: SmartLogger3000A01CN SmartLogger3000B01CN SmartLogger3000B03CN SmartLogger3000A01EU SmartLogger3000A03EU SmartLogger3000B02EU SmartLogger3000A01NH SmartLogger3000B00NH SmartLogger3000A01KR SmartLogger3000A01AU SmartLogger3000A00GL Abbildung 2-1 Modell Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 17: Modellidentifizierung
MBUS-Kommunikation. Region l CN: China l EU: Europa l NH: Japan l KR: Südkorea l AU: Australien l GL: Global Modellidentifizierung Das SmartLogger-Modell und den Kommunikationsmodus finden Sie auf dem Typenschild. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 18: Vernetzung
– Solarwechselrichtern von Drittanbietern, Umgebungsüberwachungsgeräten (EMIs), Trafostationen und Leistungsmesser, die das Modbus-RTU-Protokoll verwenden – Leistungsmessern, die das DL/T645-Protokoll verwenden – Geräten, die das IEC103-Protokoll verwenden MBUS-Vernetzung, die dem SmartLogger das Verbinden zu Huawei- Solarwechselrichtern und PID-PVBOXen ermöglicht, die die MBUS-Kommunikation unterstützen Ausgabe 05 (2021-03-20)
Seite 19 Der SmartLogger kann keine Verbindung zu einem Verwaltungssystem herstellen, das das IEC104- Protokoll über ein 4G/3G/2G-Netz oder ein dediziertes LTE-Netz verwendet. Typische Netzwerkszenarien Der SmartLogger unterstützt die folgenden kabelgebundenen Netzwerke: LWL- Ringnetzwerk, LWL-Sternnetzwerk und Ethernet-Sternnetzwerk. Abbildung 2-3 LWL-Ringnetzwerk Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 20 Kommunikationsentfernung 12 km (mit dem 100M-LWL-Modul) oder 10 km (mit dem 1000M-LWL-Modul). Die maximale Kommunikationsentfernung beträgt 100 m, wenn ein Ethernet- Kabel für die Verbindung verwendet wird. Der SmartLogger unterstützt die folgenden Drahtlosnetzwerke: 4G/3G/2G-Netze und dedizierte LTE-Netze. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 22 Der WAN-Anschluss des SmartLoggers stellt über Power over Ethernet (PoE) und PoE SPD eine Verbindung zu den anwenderseitigen Geräten (CPE) her. l Die IP-Adressen des SmartLoggers und von CPE müssen sich im selben Netzwerksegment befinden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 23: Beschreibung Des Geräts
(5) MBUS-Anschluss (6) GE-Anschluss (WAN) (7) SFP-Anschlüsse (8) 4G-Antennenanschluss (9) RST-Taste (10) USB-Anschluss (11) GE-Anschluss (LAN) (12) DI-Anschlüsse (13) 12-V-Stromausgang (14) AI-Anschlüsse (15) DO-Anschlüsse (16) COM-Anschlüsse (17) 24-V-Stromeingang (18) 12-V-Stromeingang (19) Schutzerdungspunkt Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 25 Abfolge (1 s lang ein und 1 s lang Netz ist erfolgreich. aus) Grünes Blinken in schneller Das 4G/3G/2G-Netzwerk ist nicht Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd. Abfolge (0,125 s lang ein und verbunden oder die 0,125 s lang aus) Kommunikation ist unterbrochen.
Seite 26 Wenn STP verwendet wird, kann der LWL-Ringschutz innerhalb von 60 Sekunden durchgeführt werden. l Die Anschlüsse SFP1 und SFP2 sind LWL-Ethernet-Anschlüsse und befinden sich im gleichen Netzwerksegment wie der WAN-Anschluss. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 27 Stromnetzplanung oder Alarmsignalen verwendet werden. Beschreibung DI-Anschluss Beschreibung des Geräts Anschluss von vier passiven potenzialfreien Kontaktsignalen möglich. AI-Anschlüsse: digitale Eingänge, die für eine Verbindung zu AI-Befehlen zur Stromnetzplanung oder Umgebungsüberwachungssensoren verwendet werden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 28 USB-Anschluss: unterstützt USB2.0 zum Anschluss eines USB-Massenspeichers. Beschreibung USB-Anschluss Beschreibung des Geräts Nachdem Sie einen USB- Massenspeicher am USB- Anschluss eingesteckt haben, können Sie lokale Wartungsvorgänge am SmartLogger durchführen, z. B. ein Firmware-Upgrade und einen Datenexport. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 29 Ausgangskapazität beträgt 0,1 A. Der Anschluss dient dazu, das Zwischenrelais bei Einspeisebegrenzungen oder akustischen und visuellen Alarmszenarien anzusteuern. HINWEIS Wählen Sie ein Zwischenrelais mit einer Freilaufdiode in der Spule aus. Anderenfalls kann das Gerät beschädigt werden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 30: Funktionsbeschreibung
Taste länger als SmartLogger eingeschaltet wurde, die RST-Taste 60 Sekunden mehr als 60 Sekunden lang gedrückt, um den gedrückt. SmartLogger neu zu starten und auf die Werkseinstellungen zurückzusetzen. Abmessungen Abbildung 2-8 Abmessungen Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 31: Smartmodule
Beschreibung Serie SmartModule1000: Erweiterungsmodul Hardware-ID A: Version A Funktions-ID 01: SmartLogger-Szenario Modellidentifizierung Die Modellbezeichnung des SmartModule finden Sie auf dem Typenschild. Abbildung 2-10 Typenschild (1) Marke, Produktmodell und Nennleistung (2) Kommunikationsmodus Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 32: Vernetzung
Vernetzung Das SmartModule ist für PV-Anlagen vorgesehen. Er unterstützt Folgendes: RS485-Vernetzung, die dem SmartModule die Verbindung ermöglicht zu: – Huawei-Geräten wie Solarwechselrichtern und PID-Modulen – Solarwechselrichtern von Drittanbietern, EMIs, Trafostationen und Leistungsmesser, die das Modbus-RTU-Protokoll verwenden – Leistungsmessern, die das DL/T645-Protokoll verwenden –...
Seite 33: Beschreibung Des Geräts
Abbildung 2-12 Beschreibung des Geräts (1) LED-Anzeigen (2) Befestigungslasche (3) Tragschienenhalterung (4) COM-Anschlüsse (5) DI-Anschlüsse (6) 12-V-Stromausgang (7) AI-Anschlüsse (8) PT-Anschlüsse (9) Schutzerdungspunkt (10) 12-V-Stromeingang (11) 24-V-Stromeingang (12) GE-Anschlüsse (13) RST-Taste Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 34 Anschluss des SmartLoggers mithilfe eines Ethernet-Kabels an einen GE-Anschluss des SmartModules an. Das SmartModule erhält eine IP-Adresse vom DHCP-Server und registriert sich automatisch beim SmartLogger. Der SmartLogger kann alle Kommunikationsanschlüsse des SmartModules verwenden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 35 Stromnetzplanung oder Alarmsignalen verwendet werden. Beschreibung DI-Anschluss Beschreibung des Geräts Anschluss von vier passiven potenzialfreien Kontaktsignalen möglich. AI-Anschlüsse: digitale Eingänge, die für eine Verbindung zu AI-Befehlen zur Stromnetzplanung oder Umgebungsüberwachungssensoren verwendet werden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 36 RS485-Kanäle und den Zugriff von Geräten, die mit dem Modbus-RTU-, IEC103- oder DL/T645-Protokoll kompatibel sind. Beschreibung COM-Anschluss Beschreibung des Geräts COM1, COM2 RS485A-, RS485-Differenzialsig- und COM3 nal + – RS485B-, RS485-Differenzialsig- nal – Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 37: Netzanschlüsse
Einspeisebegrenzungen oder akustischen und visuellen Alarmszenarien anzusteuern. HINWEIS Wählen Sie ein Zwischenrelais mit einer Freilaufdiode in der Spule aus. Anderenfalls kann das Gerät beschädigt werden. Beschreibung Stromausgang Beschreibung des Geräts 12-V- Stromversorgung– Stromausgang Stromversorgung+ Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 38 SmartModule nach dem Aussschalten eingeschaltet 60 Sekunden wurde, die RST-Taste mehr als 60 Sekunden lang gedrückt. gedrückt, um das SmartModule neu zu starten und auf die Werkseinstellungen zurückzusetzen. Abmessungen Abbildung 2-13 Abmessungen Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 39: Geräteinstallation
Überprüfen Sie die Menge der gelieferten Komponenten anhand der Packliste im Paket. Falls eine Komponente fehlt oder beschädigt ist, wenden Sie sich bitte an Ihren Händler. 3.2 Werkzeuge Werkzeug Schlagbohrmaschin Seitenschneider Abisolierzange Crimpwerkzeug Montage RJ45- Schlitzschrauben- Drehmoment- Gummihammer Crimpwerkzeug dreher Schraubendreher Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 40: Installationsanforderungen
Montieren Sie den SmartLogger nicht in Bereichen mit brennbaren und explosiven Materialien und setzen sie ihn nicht direktem Sonnenlicht aus. l Der SmartLogger muss in einer angemessenen Höhe installiert werden, um Betrieb und Wartung zu vereinfachen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 41: Montage Des Smartloggers
Stellen Sie bei der Wandmontage des SmartLoggers sicher, dass der Kabelanschlussbereich zur Erleichterung der Kabelverbindung und Wartung nach unten gerichtet ist. l Es wird empfohlen, die mit dem SmartLogger gelieferten Schrauben und Spreizdübel zu verwenden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 42 Anforderungen erfüllt: Verfügt über eine ausreichende Länge zur Sicherung des SmartLoggers. Die empfohlene effektive Länge beträgt 230 mm oder mehr. Wurde vor der Montage des SmartLoggers gesichert. Abbildung 3-3 Tragschienenmontage Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 43: Montieren Des Smartloggers Und Des Smartmodules
Wenn der SmartLogger und das SmartModule vor der Lieferung verbunden wurden, überspringen Sie diesen Schritt. Abbildung 3-4 Verbinden des SmartLoggers mit dem SmartModule mithilfe einer Verbindungsplatte Schritt 2 Montieren Sie den SmartLogger und das SmartModule. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 44 SmartModules. Die empfohlene effektive Länge beträgt 360 mm oder mehr. Wurde vor der Montage des SmartLoggers und des SmartModules gesichert. ANMERKUNG Vergewissern Sie sich, dass der SIM-Kartensteckplatz am SmartLogger nicht blockiert ist. Abbildung 3-6 Tragschienenmontage Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 45: Tragschienenmontage (Kombiniert)
Montagelaschen und die Tragschienenhalterung in der Mitte entfernen. Für die Verbindung von SmartLogger und SmartModule benötigen Sie keine Verbindungsplatte. Abbildung 3-7 Verbinden des SmartLoggers mit dem SmartModule mithilfe einer Verbindungsplatte Schritt 2 Montieren Sie den SmartLogger und das SmartModule. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 46: Installieren Des Netzteils
Es wird empfohlen, das Netzteil an der rechten Seite des SmartLogger zu befestigen. Der Anschluss für das Wechselstromkabel soll nach oben weisen. W ARNUNG Achten Sie darauf, keine in der Wand verlegten Wasserleitungen und Stromkabel anzubohren. Abbildung 3-9 Wandmontage (Modus 1) Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 47: Montage Auf Einer Ebenen Oberfläche
Stellen Sie sicher, dass der Netzteilindikator nach oben oder außen zeigt. l Stellen Sie sicher, dass das Netzteil fest montiert ist. Schritt 2 Planen Sie die Kabelführung des Netzteils so, dass die ordnungsgemäße Installation der SIM- Karte sichergestellt ist. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 49: Kabelanschlüsse
Netzwerkkabel der Kategorie 5e oder mit höherer Spezifikation und abgeschirmten RJ45-Steckern zu verwenden. (Optional) 24-V- Zweiadriges Kabel mit einem Querschnitt von 0,2–1,5 mm oder 24–16 AWG Eingangsstromka- Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 50: Anschließen Eines Pe-Kabels
B. an einen Solarwechselrichter, ein Umgebungsüberwachungsgerät (EMI) und ein PID-Modul Stellen Sie sicher, dass RS485+ mit COM+ und RS485– mit COM– am SmartLogger verbunden sind. Vorgehensweise Schritt 1 Schließen Sie das RS485-Kommunikationskabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 51: Anschluss
Es wird empfohlen, weniger als 30 Geräte an jeweils eine RS485-Strecke anzuschließen. l Die Baudrate, das Kommunikationsprotokoll und der Paritätsmodus aller Geräte an der kaskadierenden RS485-Verbindung müssen mit den Einstellungen der COM-Anschlüsse am SmartLogger übereinstimmen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 52: Anschließen Eines Mbus-Kabels
Leitungsschutzschalter (LS) und ein Trennschalter installiert werden, um im Kurzschlussfall einen Geräteschaden zu vermeiden. HINWEIS Die Nennleistung des am MBUS-Anschluss des SmartLoggers angeschlossenen PV-Systems muss größer als 75 kW sein. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 53 SmartLogger3000 Benutzerhandbuch 4 Kabelanschlüsse Abbildung 4-4 MBUS-Netzwerk Vorgehensweise Schritt 1 Schließen Sie das MBUS-Kabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 54 SmartLogger3000 Benutzerhandbuch 4 Kabelanschlüsse Abbildung 4-5 Anschließen eines MBUS-Kabels Tabelle 4-1 Komponenten Bauelement Spezifikationen Menge Busschiene Nicht zutreffend L1/L2/L3 Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 55 Wenn die Nennwechselspan- nung auf der Niederspannungsseite des Transformatorkastens mehr als 500 V und weniger als oder gleich 800 V beträgt, sollte die Nennstromstärke mindestens 32 A betragen. Anzahl der Pole: 3 Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 56: Anschließen Eines Di-Signalkabels
Alarme, über DI-Anschlüsse empfangen. Er kann nur passive potenzialfreie Kontaktsignale empfangen. Es wird empfohlen, bei der Länge der Signalübertragungsverbindung 10 m nicht zu übersteigen. Vorgehensweise Schritt 1 Schließen Sie das DI-Signalkabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 57: Anschließen Des Ausgangsstromkabels
Bei einer Einspeisebegrenzung oder bei akustischen und visuellen Alarmszenarien kann der SmartLogger das Zwischenrelais über den 12-V-Stromausgang ansteuern. Es wird empfohlen, bei der Länge der Verbindung 10 m nicht zu übersteigen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 58: Anschließen Des Ai-Signalkabels
Kontext Der SmartLogger kann AI-Signale von EMIs über AI-Anschlüsse empfangen. Es wird empfohlen, bei der Länge der Signalübertragungsverbindung 10 m nicht zu übersteigen. Vorgehensweise Schritt 1 Schließen Sie das AI-Signalkabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 59 Unterstützt 0–10 V Eingangsspannung. Unterstützt 0–20 mA oder 4–20 mA Eingangsstrom. ANMERKUNG Die AI-Anschlüsse 1, 2, 3 und 4 sind für AI+ Signale und der GND-Anschluss ist für AI– Signale. ----Ende Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 60: Anschließen Des Do-Signalkabels
Der SmartLogger kann über einen WAN-Anschluss mit einem Ethernet-Switch, Router oder PC verbunden werden. Der SmartLogger kann über den LAN-Anschluss mit dem SmartModule oder einem PC verbunden werden. Vorgehensweise Schritt 1 Schließen Sie das Ethernet-Kabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 61: Anschließen Der Glasfaser-Verbindungskabel
Der SmartLogger kann über Lichtwellenleiter mit Geräten wie dem Zugangsanschlusskasten verbunden werden. Vorgehensweise Schritt 1 Schließen Sie ein LWL-Modul am Anschluss SFP1 oder SFP2 des SmartLoggers an. Wenn es zwei Module gibt, stecken Sie eines in jeden Anschluss. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 62 Drücken Sie beim Entfernen eines LWL zuerst auf den Riegel. l Wenn Sie ein LWL-Modul entfernen, ziehen Sie es am Griff heraus. Stellen Sie sicher, dass das Intervall zwischen dem Entfernen und Einsetzen eines LWL-Moduls länger als 0,2 Sekunden ist. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 63: Installation Einer Sim-Karte Und Einer 4G-Antenne
Drücken Sie die SIM-Karte hinein, bis sie an ihrem Platz einrastet. In diesem Fall ist die SIM-Karte richtig eingesteckt. l Wenn Sie die SIM-Karte entfernen, drücken Sie die Karte nach innen, um sie auszuwerfen. Schritt 2 Installieren Sie eine Antenne. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 64: Anschließen Des 24-V-Eingangsstromkabels
Szenario 2: Der SmartLogger ist über den 12-V-Stromeingang mit einer Stromversorgung und der 24-V-Stromeingang fungiert als 12-V-Stromausgang, um die Geräte mit Strom zu versorgen. Vorgehensweise Schritt 1 Schließen Sie das Eingangsstromkabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 65: Anschließen Von Kabeln An Das Smartmodule
Zum Anschluss werden zwei- oder mehradrige Kabel mit einem Querschnitt von 0,2– Kommunikationska 2,5 mm oder 24–14 AWG empfohlen DI-Signalkabel Zum Anschluss werden zwei- oder mehradrige Kabel mit einem Querschnitt von 0,2– 1,5 mm oder 24–16 AWG empfohlen Ausgangsstromka- AI-Signalkabel Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 66: Anschließen Des Schutzerdungskabels
Schließen Sie den LAN-Anschluss des SmartLoggers mithilfe eines Ethernet-Kabels an einen GE-Anschluss des SmartModules an. Das SmartModule erhält eine IP-Adresse vom DHCP- Server und registriert sich automatisch beim SmartLogger. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 67: Anschließen Des 12-V-Eingangsstromkabels
Der SmartLogger ist über den 12-V-Stromeingang mit der Stromversorgung verbunden. Der 24-V-Stromeingang des SmartLoggers fungiert als 12-V-Stromausgang, um das SmartModule mit Strom zu versorgen. Vorgehensweise Schritt 1 Schließen Sie das 12-V-Eingangsstromkabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 68: Anschließen Des Rs485-Kommunikationskabels
B. an einen Solarwechselrichter, ein EMI, einen Leistungsmesser und ein PID-Modul. Stellen Sie sicher, dass RS485+ mit COM+ und RS485– mit COM– am SmartModule verbunden sind. Vorgehensweise Schritt 1 Schließen Sie das RS485-Kommunikationskabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 69 Es wird empfohlen, weniger als 30 Geräte an jeweils eine RS485-Strecke anzuschließen. l Die Baudrate, das Kommunikationsprotokoll und der Paritätsmodus aller Geräte an der kaskadierenden RS485-Verbindung müssen mit den Einstellungen der COM-Anschlüsse am SmartModule übereinstimmen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 70: Anschließen Des Di-Signalkabels
Das SmartModule kann DI-Signale, wie z. B. Remote-Befehle und Alarme, über DI- Anschlüsse empfangen. Er kann nur passive potenzialfreie Kontaktsignale empfangen. Es wird empfohlen, bei der Länge der Signalübertragungsverbindung 10 m nicht zu übersteigen. Vorgehensweise Schritt 1 Schließen Sie das DI-Signalkabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 71: Anschließen Des Ausgangsstromkabels
Bei einer Einspeisebegrenzung oder bei akustischen und visuellen Alarmszenarien kann das SmartModule das Zwischenrelais über den 12-V-Stromausgang ansteuern. Es wird empfohlen, bei der Länge der Verbindung 10 m nicht zu übersteigen. Vorgehensweise Schritt 1 Verbinden Sie das Ausgangsstromkabel. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 72: Anschließen Des Ai-Signalkabels
Das SmartModule kann AI-Signale von EMIs über AI-Anschlüsse empfangen. Es wird empfohlen, bei der Länge der Signalübertragungsverbindung 10 m nicht zu übersteigen. Vorgehensweise Schritt 1 Schließen Sie das AI-Signalkabel an. Abbildung 4-21 Anschließen des AI-Signalkabels Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 73: Anschließen Des Pt-Signalkabels
Zweileiter-PT100/PT1000-Temperatursensoren hergestellt werden kann. Wenn ein PT-Anschluss mit einem Zweileiter-PT100/PT1000 verbunden werden muss, verwenden Sie ein Kurzschlusskabel, um GND und – des Anschlusses kurzzuschließen. Vorgehensweise Schritt 1 Schließen Sie das PT-Signalkabel an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 74: Anschließen Des 24-V-Eingangsstromkabels
Szenario 1: Es wird die 24-V-Gleichstromversorgung verwendet. Szenario 2: Das SmartModule ist über den 12-V-Stromeingang mit dem Netz verbunden. Das 24-V-Eingangsstromkabel fungiert als 12-V-Stromausgang, um ein Gerät mit Strom zu versorgen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 75 SmartLogger3000 Benutzerhandbuch 4 Kabelanschlüsse Vorgehensweise Schritt 1 Schließen Sie das Eingangsstromkabel an. Abbildung 4-24 Anschließen des Eingangsstromkabels ----Ende Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 76: Systembetrieb
Sie den Schalter auf der Seite der Netzsteckdose ein. ANMERKUNG l Die Nenneingangsspannung des Netzteils beträgt 100–240 V AC und die Nenneingangsfrequenz beträgt 50/60 Hz. l Wählen Sie eine für dieses Netzteil passende Netzsteckdose. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 77 Kabel verbunden sind, und schalten Sie den vorgeschalteten Netzschalter der Gleichstromversorgung ein. Schritt 2 Wenn zur Kommunikation MBUS verwendet wird, schalten Sie alle vorgeschalteten Schalter des MBUS-Anschlüsse ein. ----Ende Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 78: Webui-Betriebsvorgänge
Energieertrag beeinträchtigt. l Nur Fachkräfte dürfen Stromnetzplanungsparameter des SmartLoggers einstellen. Falsche Einstellungen können dazu führen, dass sich die PV-Anlage nicht wie erforderlich mit dem Stromnetz verbindet, was den Energieertrag beeinträchtigt. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 79: Webui-Layout
Zeigt die Schweregrade und die Anzahl der aktiven Systemalarme an. Sie können auf eine Anzahl klicken, um die Alarmseite aufzurufen. Anzeigensprache Wählen Sie die Anzeigensprache aus oder melden Sie sich ab. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 80: Erläuterung Der Symbole
Symbol zum Solarwechselrichter Anzeigen. hat den Status „Im Netz“. l Das Gerät, z. B. Umgebungsüberwa- chungsgerät, Leistungsmesser, Slave-SmartLogger oder MBUS, hat den Status „Online“. l Das PID-Modul hat den Status „Laufend“. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 81: Webui-Menüs
Sie können die Bereitstellungsparameter festlegen, Geräte anschließen und die Verbindung zum Verwaltungssystem gemäß dem Assistenten herstellen. Over View "Werklaufinfo." Nicht verfügbar Fragt Informationen zur PV-Anlage ab. Aktiver Alarm Nicht verfügbar Fragt aktive Alarme ab. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 82 Fragt Leistungsdaten ab oder exportiert sie. Ausbeute Fragt den Energieertrag ab. Laufen Parameter Legt die Betriebsparameter fest. Tracking-System Legt die Parameter des Tracking-Systems fest. Kennlinie Legt die Kennlinie fest. Über Fragt die Versions- und Kommunikationsdaten ab. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 83 Fragt die Versions- und Kommunikationsdaten ab. Fernanzeige Fragt die Fernanzeigeparameter ab. Telemetrie Fragt die Telemetrieparameter ab. Fernkontrolle Legt die Fernkontrollparameter fest. Leistungsdaten Fragt Leistungsdaten ab oder exportiert sie. Laufen Parameter Legt die Betriebsparameter fest. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 84 Verwaltungssystems fest. l Lädt ein Sicherheitszertifikat hoch. Modbus TCP Legt die Modbus-TCP-Parameter fest. IEC103 Legt die IEC103-Parameter fest. IEC104 Legt die IEC104-Parameter fest. Legt die FTP-Parameter fest. Email Legt die E-Mail-Parameter fest. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 85 Aktiviert oder deaktiviert den STS- Übertemperaturschutz. l Legt den Anschluss zur Reset- Steuerung des externen Routers fest. Wartung Firmware- Nicht verfügbar Aktualisiert die Firmware des Aktualisierung SmartLoggers, Solarwechselrichters, MBUS oder PID. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 86 Importiert oder exportiert Geräteinformationen. Export-Param. Exportiert Geräteparameter. Clear Alarm Löscht Gerätealarme. Erneute Erfasst historische Leistungsdaten und den Datensammlung Energieertrag der Geräte neu. Gesamtenergieaus- Passt den gesamten Energieertrag an. beute anpassen Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 87: Inbetriebnahme Des Zugangsgeräts
SmartLoggers fest. Verbundener Element SmartLogger- PC-Einstellung – Anschluss Standardwert Beispiel LAN-Anschluss IP-Adresse 192.168.8.10 192.168.8.11 Subnetzmaske 255.255.255.0 255.255.255.0 Standard-Gateway 192.168.8.1 192.168.8.1 WAN- IP-Adresse 192.168.0.10 192.168.0.11 Anschluss Subnetzmaske 255.255.255.0 255.255.255.0 Standard-Gateway 192.168.0.1 192.168.0.1 Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 88 Klicken Sie auf OK. Schritt 4 Melden Sie sich beim WebUI des SmartLoggers an. Geben Sie in das Adressfeld des Browsers „https://XX.XX.XX.XX“ ein (XX.XX.XX.XX ist die IP-Adresse des SmartLoggers) und drücken Sie die Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 89 Das importierte Zertifikat muss an die SmartLogger-IP-Adresse gebunden sein. Andernfalls wird die Sicherheitswarnung während der Anmeldung weiterhin angezeigt. Abbildung 6-3 Sicherheitswarnung Geben Sie Sprache, Benutzernamen und Kennwort ein und klicken Sie auf Anmelden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 90 SmartLogger3000 6 WebUI-Betriebsvorgänge Benutzerhandbuch Abbildung 6-4 Anmeldeseite Parameter Beschreibung Sprache Stellen Sie diesen Parameter nach Bedarf ein. Benutzername Wählen Sie admin. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 91: Inbetriebnahme Mit Dem Bereitstellungsassistenten
Kontext Der SmartLogger unterstützt den Bereitstellungsassistenten zum Festlegen der SmartLogger- Basisparameter, zum Anschließen von Huawei-Geräten, Leistungsmessern und Umgebungsüberwachungsgeräten sowie zum Konfigurieren von Huawei- und Drittanbieter- NMS und zur Kommunikation mit Drittanbietergeräten. Wenn die Kommunikation zwischen dem SmartModule und dem SmartLogger ordnungsgemäß...
Seite 92: Parametereinstellungen
Wenn die PV-Anlage bestimmte Geräte, wie z. B. Leistungsmesser, EMIs, IEC103-Geräte, benutzerdefinierte Geräte und IEC104-Geräte, nicht enthält, ignorieren Sie die entsprechenden Einstellungen. 6.3.1 Einstellen der Benutzerparameter Legen Sie die Benutzerparameter fest und klicken Sie auf Senden. Abbildung 6-6 Einstellen der Benutzerparameter Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 93: Datum Und Zeit
Beschreibung Werksname Stellen Sie diesen Parameter nach Bedarf ein. Werksadresse ANMERKUNG Bei der Verwendung von Zeichen mit halber Werksinhaber Breite können Sie keines der folgenden Zeichen eingeben: <>:,`'?()#&\$|%+;~^" Anschrift des Werksinhabers Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 94: Einnahmen
Schritt 1 Richten Sie eine Netzwerkverbindung ein. Methode 1: Wenn der SmartLogger über das 4G/3G/2G-Netzwerk mit dem Verwaltungssystem verbunden ist, legen Sie die Parameter für mobile Daten fest und klicken Sie auf Senden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 95 Methode 2: Wenn der SmartLogger über ein kabelgebundenes Netzwerk mit dem Verwaltungssystem verbunden ist, legen Sie die Parameter für das kabelgebundene Netzwerk fest und klicken Sie auf Senden. Abbildung 6-8 Einstellen der Parameter des kabelgebundenen Netzwerks Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 96 Netzwerk (z. B. mit einem Hosting-Cloud-Server, E-Mail- Server oder FTP-Server eines Drittanbieters) verbunden ist. Sekundärer DNS-Server Im Normalfall können Sie diesen Parameter ignorieren. Wenn der primäre DNS-Server den Domänennamen nicht auflösen kann, wird der sekundäre DNS-Server verwendet. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 97 Schritt 2 Legen Sie die Parameter des Verwaltungssystems fest. Methode 1: Wenn der SmartLogger über das verschlüsselte Modbus-TCP-Protokoll mit einem Verwaltungssystem von Huawei oder eines Drittanbieters verbunden ist, legen Sie die Verwaltungssystemparameter fest und klicken Sie auf Senden. Abbildung 6-9 Festlegen von Verwaltungssystem parametern...
Seite 98 Legen Sie den Wert für diesen Parameter entsprechend der tatsächlichen Autorisierungszeit fest. Methode 2: Wenn der SmartLogger über das unverschlüsselte Modbus-TCP-Protokoll mit dem Verwaltungssystem eines Drittanbieters verbunden ist, legen Sie die Modbus- TCP-Parameter fest und klicken Sie auf Senden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 99 Den Nutzern wird empfohlen, auf der Ebene der PV- Anlage Maßnahmen zu ergreifen, um die Sicherheitsrisiken zu reduzieren, oder das Verwaltungssystem von Huawei zu verwenden, um die Risiken zu mindern. Um diese Funktion zu verwenden, setzen Sie den Parameter auf Akt.(Begrenzt) auf Akt.(Unbegrenzt).
Seite 100 SmartLoggers ein. Methode 3: Wenn der SmartLogger über IEC104 mit dem Verwaltungssystem eines Drittanbieters verbunden ist, legen Sie die IEC104-Parameter fest und klicken Sie auf Senden. Abbildung 6-12 Einstellen von IEC104-Parametern Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 101 IEC104-N IEC104-N IP Wenn Leitungseinstellung auf Akt. (Begrenzt) gesetzt ist, legen Sie diesen ANMERKUNG Parameter basierend auf der IP-Adresse des N ist 1, 2, 3, 4 oder Verwaltungssystems des Drittanbieters fest. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 102: Einstellen Der Parameter Für Die Rs485-Kommunikation
Drittanbieters überträgt. Wenn IEC104 Push-Datenperiode auf 0s eingestellt ist, kann der SmartLogger unbegrenzt IEC104-Daten senden. ----Ende 6.3.3 Einstellen der Parameter für die RS485-Kommunikation Legen Sie die RS485-Parameter fest und klicken Sie auf Senden. Abbildung 6-13 Einstellen von RS485-Parametern Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 103: Kommunikation Bei Nacht - Einstellungen
überlappen. ANMERKUNG Die Start- und Endadresse haben keine Auswirkung auf die angeschlossenen Geräte. Kommunikation bei Nacht – Einstellungen Wenn die Abfrage der Geräteinformationen bei Nacht nicht benötigt wird, aktivieren Sie Nachtruhe. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 104: Datensätze
Schritt 1 Melden Sie sich beim Slave-SmartLogger-WebUI an, stellen Sie die Modbus-TCP-Parameter ein und klicken Sie auf Senden. Abbildung 6-14 Einstellen von Modbus-TCP-Parametern Parameter Beschreibung Leitungseinstellung Setzen Sie diesen Parameter auf Akt.(Begrenzt). Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 105: Einstellen Von Mbus-Parametern
Stellen Sie diesen Parameter auf die IP- Adresse des Slave-SmartLoggers ein. ----Ende 6.3.5 Einstellen von MBUS-Parametern Vorgehensweise Schritt 1 Legen Sie Zugriffsparameter fest. Stellen Sie die Parameter für den integrierten MBUS ein und klicken Sie auf Senden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 106 – Methode 2: Klicken Sie auf Geräte Hinzu., legen Sie die Zugriffsparameter fest und klicken Sie dann auf Geräte Hinzu.. Abbildung 6-17 Einstellen der Zugriffsparameter für einen externen MBUS Parameter Beschreibung Gerätetyp Setzen Sie diesen Parameter auf MBUS. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 107 Nummer der Trafostation ein, die mit dem SmartLogger verbunden ist. Wicklung Nr. Bei mehreren getrennten Trafostationen stellen Sie diesen Parameter entsprechend der Wicklungsnummer der Trafostation ein, die mit dem SmartLogger verbunden ist. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 108 – Sie können auf „Synchronisieren“ klicken, um die Nummer der Trafostation und die Wicklungsnummer des MBUS mit den Solarwechselrichtern in der Seriennummernliste zu synchronisieren. Stellen Sie die Parameter für das externe MBUS-Netz ein. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 109: Parameterbeschreibung
Nummer der Trafostation ein, die mit dem SmartLogger verbunden ist. Wicklung Nr. Bei mehreren getrennten Trafostationen stellen Sie diesen Parameter entsprechend der Wicklungsnummer der Trafostation ein, die mit dem SmartLogger verbunden ist. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 110 Standardwert ist 192.168.8.249. Ändern Sie den Wert nur, wenn ein IP-Adressenkonflikt auftritt. Rahmentyp – Der vom MBUS-Modul für die schnelle schnelle Stromnetzsteuerung verwendete Rahmentyp. Steuerung – Das MBUS-Modul wählt automatisch „FC- Rahmen“ oder „Allgemeiner Rahmen“ aus. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 111: Einstellen Von Sun2000-Parametern
Sie diesen Parameter auf MBUS ein. l Wenn die Kommunikation des Solarwechselrichters über RS485 erfolgt, stellen Sie den Parameter auf den COM- Anschluss ein, an den der Solarwechselrichter angeschlossen ist. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 112: Betriebsparameter
Gibt an, ob der Wechselrichter automatisch starten soll, nachdem das Wiederanliegen des Netzes Stromnetz wiederhergestellt ist. Verbindungszeit nach Legt die Zeit nach der Wiederherstellung des Stromnetzes (in Sekunden) Netzwiederherstellung (s) fest, nach deren Verstreichen der Wechselrichter neu startet. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 113 Schutz ausgelöst werden muss, wenn eine abrupte Änderung der Spannungsphase erkannt wird. Phasenverschiebungsschutz Die Standards bestimmter Länder und Regionen erfordern, dass der Wechselrichter geschützt werden muss, wenn die Phasenverschiebung der drei Phasen des Stromnetzes einen bestimmten Wert übersteigt. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 114: Funktionsparameter
Fehlerstrom-Erkennungsfunktion an der Außenseite des Wechselrichters montiert ist, sollte diese Funktion aktiviert werden, um den Fehlerstrom zu reduzieren, der während des Betriebs des Wechselrichters erzeugt wird. Dadurch werden Fehlfunktionen des AC- Schalters verhindert. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 115 Betriebsstörung des Wechselrichters führen. Setzen Sie diesen Parameter auf Aktivieren, wenn der Wechselrichter einwandfrei funktionieren muss. Leistungsqualitäts- Wenn dieser Parameter auf Aktivieren gesetzt Optimierungsmodu ist, werden die Stromoberschwingungen des Wechselrichterausgangs optimiert. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 116 Wenn Betriebsmodus PID nicht auf netzunabhängige bei Nacht aktiviert werden soll. Deaktivieren gesetzt ist, kann der Reparatur nachts Parameter eingestellt werden. Legt fest, ob die netzunabhängige PID-Reparatur netzunabhängige tagsüber aktiviert werden soll. Reparatur tagsüber Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 117 Leistung beim Start des Wechselrichters an. Abschaltgradient Legt die Geschwindigkeit der (%/s) Leistungsänderung fest, wenn der Wechselrichter heruntergefahren wird. AFCI Der nordamerikanische Standard erfordert, dass der Wechselrichter über eine Gleichstrom- Bogenerkennung verfügt. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 118 Wechselrichters über Nacht in den Ruhezustand, was den Stromverbrauch reduziert. MBUS- Für Wechselrichter, die sowohl die RS485- als Kommunikation auch die MBUS-Kommunikation unterstützen, wird empfohlen, diesen Parameter auf Deaktivieren einzustellen, um den Stromverbrauch zu senken. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 119 String-Erkennung Gibt den Schwellenwert für die Bestimmung Referenz einer PV-String-Ausnahme an. Die Fehlalarme, asymmetrischer die von der Verschattung durch feste Schatten Koeffizient verursacht werden, können durch Anpassung dieses Parameters kontrolliert werden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 120 Ist dieser Parameter auf Aktivieren eingestellt, summt der Buzzer, wenn ein Verbindungsfehler des DC-Eingangskabels erkannt wird. Ist dieser Parameter auf Deaktivieren eingestellt, summt der Buzzer nicht, wenn ein DC-Eingangskabel nicht richtig angeschlossen ist. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 121 Kompensationsleistungsfaktor der Blindleistung in positiver Folge auf 2 festlegen, beträgt der von dem Solarwechselrichter erzeugte Blindstrom in positiver Sequenz 20 % des Nennstroms, wenn die Wechselspannung während HVRT um 10 % abfällt. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 122 Ausgangsspannung gesetzt ist. -Unterdrückung einen bestimmten Wert übersteigt. l Der Sollwert für Wirkleistungsmin- derung bei Spannungsanstieg- Unterdrückung muss über dem Sollwert für Blindleistungseinstel- lung bei Spannungsanstieg- Unterdrückung liegen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 123: Parameter Für Leistungsanpassung
Legt die Speicherdauer für die Wenn dieser Parameter auf 0 gesetzt ist, von Plananw. (s) Planungsanweisungen fest. sind die Planungsanweisungen dauerhaft gültig. Wenn dieser Parameter auf 0 gesetzt ist, sind die Planungsanweisungen dauerhaft gültig. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 124 Wirkleistung aufgrund von (min/100%) Sonnenlichtänderungen fest. Durchschnittlich Legt den Zeitraum für den Anstieg der Wirkleistung aufgrund von Wirkleistungsfil- Sonnenlichtänderungen fest. Dieser terzeit (ms) Parameter wird zusammen mit dem Parameter Wirkleistungsgradient der Anlage verwendet. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 125 Überfrequenzminderung auf OF-Reduzierung Ausgangswirkleistung von Wechselrichtern Aktivieren gesetzt ist. (Hz) reduziert werden muss, wenn die l Stellen Sie vor dem Festlegen dieses Stromnetzfrequenz einen bestimmten Wert Parameters sicher, dass die folgende übersteigt. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 126 Stellen Sie vor dem Festlegen dieses ung fest. Parameters sicher, dass die folgende Spannungsabglei Bedingung erfüllt ist: Spannender ten (V) Startpunkt < Absperrpunkt der Spannungsabgleiten. Spannungsabsch Legt die Leistungsschwelle zum Ausschalten nittkraft (V) der Spannungsminderung fest. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 127 Netzfrequenz zu stabilisieren. Setzen Sie diesen Parameter in diesem Fall auf Aktivieren. Einstellverhält- Legt die Regeldifferenz des Dieser Parameter wird angezeigt, wenn nis der Wirkleistungsausgangs fest. Frequenzmodulationssteuerung auf Frequenzmodula Aktivieren gesetzt ist. tionssteuerung Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 128: Zugangserkennung Des Pv-Strings
PV-String als Getrennt angezeigt. Der Zugangstyp des PV-Strings kann nur identifiziert werden, wenn die Solarwechselrichter auf den Status ohne Leistungsbegrenzung zurückgesetzt werden und der Strom aller angeschlossenen PV-Strings den Anlaufstrom erreicht. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 129: Tracking-System
Parameter des Tracking-Systems auf der Registerkarte Tracking-System einstellen. Vorgehensweise Bevor Sie die Parameter für das Tracking-System einstellen, müssen Sie auf der Registerkarte Betriebsparameter unter Funktionsparameter den Tracker-Controller festlegen. Wählen Sie den entsprechenden Anbieter entsprechend der Informationen zum Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 130 Andere Anbieter aus. ANMERKUNG In diesem Abschnitt wird Andere Anbieter beispielhaft verwendet. Abbildung 6-22 Einstellen des Tracking-System-Controllers Wählen Sie auf der Registerkarte Tracking-System die Option Konfigurationsparameter. Abbildung 6-23 Einstellen der Konfigurationsparameter (Tracking-System) Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 131: Beschreibung
Dieser Parameter kann nur festgelegt werden, wenn Tonking oder Kristallzuchttechnologie ausgewählt ist. Max. gleichzeitig Dieser Parameter kann festgelegt werden, wenn Tonking gesteuerte Motoren ausgewählt ist. Zeitzone Sie können die Zeitzone festlegen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 132 Überprüfen Sie, ob der Wert für Gesamtanzahl Support mit dem Wert unter Konfigurationsparameter übereinstimmt. l Wenn Arbeitsmodus unter Konfigurationsparameter auf Manuelle Steuerung eingestellt ist, können Sie Parameter wie Starten, Stoppen, Fehler löschen und Azimut auf der Registerkarte Supportsystem manuell festlegen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 133: Kennlinien
Methode 1: Klicken Sie auf Autom. Suchen, um das PID-Modul zu verbinden. Methode 2: Klicken Sie auf Geräte Hinzu., legen Sie die Zugriffsparameter fest und klicken Sie dann auf Geräte Hinzu.. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 134: Pid-Modul-Betriebsparameter
Abbildung 6-26 Einstellen von Betriebsparametern ----Ende 6.3.7.1 PID-Modul-Betriebsparameter ANMERKUNG Die in diesem Dokument bereitgestellte Parameterliste enthält alle konfigurierbaren Parameter. Die konfigurierbaren Parameter variieren je nach Gerätemodell. Die tatsächliche Anzeige hat Vorrang. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 135 Wenn der PV-Modultyp P ist, gibt der Parameterwert die höchste DC- Spannung zwischen PV+ und PE an. Wenn der PV-Modultyp N ist, gibt der Parameterwert die höchste DC-Spannung zwischen PV– und PE an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 136 Seite befinden. ANMERKUNG Bei der Konzeption einer PV-Anlage sollte das Planungsbüro oder der Benutzer den Anbieter des PV-Moduls nach der Richtung der Spannungskompensation für den Widerstand fragen, um dem PID-Effekt zu widerstehen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 137 Erde an. Sie können eine Alarmschwelle für die Impedanz des AC-Netzes gegen Masse für das PID-Modul festlegen. Wenn die erkannte Impedanz unterhalb des Schwellenwerts liegt, erzeugt das PID-Modul einen Alarm. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 138: Pid-Pvbox-Betriebsparameter
In diesem Fall liefert die PID-PVBOX die Ausgangsspannung auf Basis des Werts der beauftragten Ausgangsspannung. l Stellen Sie diesen Parameter auf Automatisch ein, nachdem Sie sichergestellt haben, dass das PID-Modul normal funktioniert. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 139: Pid-Ssc-Betriebsparameter
(manuell) auf einen Wert höher als 250 V einzustellen. 6.3.8 Festlegen von Leistungsmesserparametern 6.3.8.1 Festlegen der DL/T645-Leistungsmesserparameter Vorgehensweise Schritt 1 Legen Sie die Zugriffsparameter fest und klicken Sie auf Geräte Hinzu.. Abbildung 6-27 Einstellen von Zugriffsparametern Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 140 Importzähler angeschlossen werden. Produktionszähler: PV- Ausgangszähler. Es können mehrere Produktionszähler angeschlossen werden. Verbrauchszähler: Lastverbrauchszäh- ler. Es können mehrere Verbrauchszähler angeschlossen werden. Externer Produktionszähler: PV-Ausgangszähler einer Drittpartei. Es können mehrere externe Produktionszähler angeschlossen werden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 141: Einstellen Der Modbus-Rtu-Parameter Des Leistungsmessers
Schritt 2 Legen Sie die Leistungsmesserparameter fest und klicken Sie auf Senden. Abbildung 6-30 Festlegen von Leistungsmesserparametern Wenn das Modell des angeschlossenen Geräts in der Dropdown-Liste Intellig. Leistungsmessertyp angezeigt wird, stellen Sie die Parameter wie folgt ein. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 142 Stellen Sie diesen Parameter auf 1 ein, wenn der hältnis Leistungsmesser einmal einen Wert hochlädt. l Stellen Sie diesen Parameter basierend auf dem Stromwechselverhältnis tatsächlichen Verhältnis des Transformators ein, wenn der Leistungsmesser einen Wert zweimal hochlädt. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 143: Einstellen Von Emi-Parametern
COM-Anschlusses ein, an den das EMI angeschlossen ist. Adresse Stellen Sie diesen Parameter auf die Kommunikationsadresse des EMIs ein. Schritt 2 Legen Sie die Betriebsparameter fest und klicken Sie auf Senden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 144 Sie ein EMI auf den Master-Modus ein. Die angezeigten Solarwechselrichterleistungsdaten sind die Daten des EMIs im Master-Modus. Wenn ein geteiltes EMI angeschlossen ist, das Modbus-RTU unterstützt, stellen Sie die Parameter wie folgt ein. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 145 Wenn Lesemodus auf Mehrere lesen eingestellt ist, legen Sie die Startadresse für das Lesen fest. Endadresse Wenn Lesemodus auf Mehrere lesen eingestellt ist, legen Sie die Endadresse für das Lesen fest. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 146 Wenn das EMI ein Signal erfassen kann, stellen Sie die Signaladresse, Signaladresse des Signals auf die entsprechende Registeradresse ein. Verstärkung, Offset und Wenn das EMI kein Signal erfassen kann, stellen Sie die Einheit. Signaladresse auf 65535. ein. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 147: Einstellen Von Ai-Emi-Parametern
Setzen Sie diesen Parameter auf AI. Adresse Stellen Sie diesen Parameter auf die Kommunikationsadresse des EMIs ein. Schritt 2 Legen Sie die Betriebsparameter fest und klicken Sie auf Senden. Abbildung 6-34 Einstellen von Betriebsparametern Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 148: Einstellen Der Sts-Parameter
Sie auf PTT-Korrektur, um die Temperatur zu korrigieren. ----Ende 6.3.10 Einstellen der STS-Parameter Vorgehensweise Schritt 1 Legen Sie die Zugriffsparameter fest und klicken Sie auf Geräte Hinzu.. Abbildung 6-35 Einstellen von Zugriffsparametern Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 149: Funktion
Nicht verfügbar Geräts an oder exportiert diese. Laufen Parameter Stellt die Standby-Signale für die Stellen Sie diesen Parameter Fernanzeige, Telemetrie und nach Bedarf ein. Ferneinstellung ein. Über Fragt die Kommunikationsdaten Nicht verfügbar Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 150: Einstellen Von Iec103-Geräteparametern
Stellen Sie diesen Parameter auf die IEC103-Geräteadresse ein. IEC103 IP Stellen Sie diesen Parameter auf die IP-Adresse des Verwaltungssystems ein. Schritt 2 Wählen Sie Einstell. > Andere Parameter und überprüfen Sie, ob Datenweiterleitung auf Aktivieren eingestellt ist. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 151 Beispiel ein Gerät zum Schutz oder zur Überwachung von Relais wie ein Transformator. Der Umfang der Protokollinformationen variiert je nach Hersteller. Dazu benötigen Sie eine Protokollinformationsdatei im .cfg-Format, die Sie von Huawei beziehen und in den SmartLogger importieren müssen, damit erfolgreich eine Verbindung zu dem Drittanbietergerät hergestellt werden kann.
Seite 152 Schritt 3 Legen Sie die Parameter für die Geräteüberwachung fest und klicken Sie auf Senden. Abbildung 6-40 Geräteüberwachung Registerkarte Funktion Beschreibung Laufende Informationen Zeigt die Betriebsinforma- Nicht verfügbar tionen für das IEC103-Gerät Fernanzeige Zeigt den Gerätestatus an, z. Nicht verfügbar B. den Ein-/Ausschaltstatus. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 153: Einstellen Von Parametern Für Ein Benutzerdefiniertes Gerät
Es können mehrere Geräte desselben Typs angeschlossen werden. Vorgehensweise Schritt 1 Konfigurieren Sie eine Protokollinformationsdatei im .cfg-Format und importieren Sie diese in den SmartLogger. Abbildung 6-41 Importieren der Konfiguration Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 154 Schritt 3 Legen Sie die Parameter für die Geräteüberwachung fest und klicken Sie auf Senden. Abbildung 6-43 Geräteüberwachung Registerkarte Funktion Beschreibung Laufende Informationen Zeigt die Betriebsinforma- Nicht verfügbar tionen des benutzerdefiniert- en Geräts an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 155: Einstellen Von Iec104-Geräteparametern
Konfigurationsdateien lauten iec104_equip_custom_1.cfg bis iec104_equip_custom_5.cfg Es können mehrere Geräte desselben Typs angeschlossen werden. Vorgehensweise Schritt 1 Konfigurieren Sie eine Protokollinformationsdatei im .cfg-Format und importieren Sie diese in den SmartLogger. Abbildung 6-44 Importieren der Konfiguration Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 156 IEC104-Geräts ein. Adresse Stellen Sie diesen Parameter auf die Kommunikationsadresse des IEC104-Geräts ein. Schritt 3 Legen Sie die Parameter für die Geräteüberwachung fest und klicken Sie auf Senden. Abbildung 6-46 Geräteüberwachung Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 157: Intelligenter Tracking-Algorithmus
Betriebsmodus des Trackers auf Automatisch und Intelligenter Tracking- Algorithmus auf Aktivieren ein. Der intelligente Tracking-Algorithmus passt daraufhin Tracker-Parameter wie den Winkel automatisch je nach Sonneneinstrahlung an, um einen maximalen Energieertrag zu erzielen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 158: Stromnetzplanung
Überprüfen Sie auf der angezeigten Seite, ob die Einstellung Zeitplan zur Fernsteuerung der Leistung auf Aktivieren eingestellt ist. Schritt 2 Stellen Sie die Parameter für die Wirkleistungssteuerung ein und klicken Sie auf Senden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 159: Di-Wirkleistungsplanung
Wenn Sie diese Funktion einstellen, stellen Sie sicher, dass der SmartLogger korrekt an einen Rundsteuerempfänger angeschlossen ist. (In Deutschland und einigen anderen europäischen Ländern wird ein Rundsteuerempfänger verwendet, um ein Stromnetzplanungssignal in ein potenzialfreies Kontaktsignal umzusetzen, das für die Ansteuerung benötigt wird.) Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 160: Prozentuale Festwertbegrenzung (Offener Regelkreis)
Wenn Sie beispielsweise auf dem WebUI die Zeitpunkte „00:00:00“ und „12:00:00“ hinzufügen und die aktuelle Systemzeit 14:30:00 Uhr beträgt, wird der Solarwechselrichter mit der für 12:00:00 Uhr angegebenen Maximalleistung betrieben. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 161: Fernkommunikationsplanung
Koeffizienten multipliziert wurde. l Strategie 2: Die benutzerdefinierte Funktion ist für eine bestimmte Anlage vorhergesehen. Legen Sie Überschuss, Anpassungszeitraum und Anpassung von toter Zone entsprechend den Planungsanforderungen der Anlage fest. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 162: Netzanbindung Mit Begrenzter Leistung (Kw)
Zeitpunkt, zu dem der SmartLogger einen Rückfluss erkennt, und dem Zeitpunkt, zu dem die Ausgangsleistung des Wechselrichters 0 erreicht, liegen darf. Vorschlag: Legen Sie diesen Parameter auf der Grundlage der vom Netzbetreiber zugelassenen maximalen Rückflussdauer fest. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 163 Adresse oder den Domänennamen des Servers für die Zeitsynchronisation ein. NTP- Sie können auf diese Schaltfläche klicken, um Synchronisierungst den Status der Zeitsynchronisation zu überprüfen. Schritt 2 Legen Sie die Parameter für die Remote-Ausgangssteuerung fest. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 164: Einstellen Der Blindleistungsregelung
Das Personal für die Planung des Stromnetzes ermöglicht es einer PV- Anlage, am netzgekoppelten Punkt Blindleistung aufzunehmen oder abzugeben, also auf der Grundlage des Echtzeit-Blindleistungsübertragungsstatus im Stromnetz die Blindleistungskompensation zu aktivieren. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 165: Keine Ausgabe
Solarwechselrichter mit reinem Wirkleistungsausgang betrieben werden. Setzen Sie diesen Parameter in diesem Fall auf Keine Ausgabe. DI-Blindleistungs-Planung Legen Sie die Parameter für die DI-Blindleistungsplanung fest und klicken Sie auf „Senden“. Abbildung 6-51 DI-Blindleistungsplanung Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 166 Volllast arbeitet, und es wird der Alarm „Anormaler Blindleistungszeitplan“ ausgelöst. Tabelle 6-4 Szenario mit SmartLogger und SmartModule: Parameter Beschreibung Blindleistung- Setzen Sie diesen Parameter auf Zeitplan der Blindleistung Steuermodus über DI. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 167: Blindleistungs-Feststeuerung
Wenn Sie beispielsweise auf dem WebUI die Zeitpunkte „00:00:00“ und „12:00:00“ hinzufügen und die aktuelle Systemzeit 14:30:00 Uhr beträgt, wird der Solarwechselrichter mit der für 12:00:00 Uhr angegebenen Maximalleistung betrieben. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 168: Leistungsfaktor-Feststeuerung
Verhältnis U/Un (%) zwischen der tatsächlichen Netzspannung und der Netznennspannung. Parameter Beschreibung Blindleistung- Setzen Sie diesen Parameter auf Q-U-Kennlinie. Steuermodus Blindleistungs-Einstellzeit Gibt das Wechselintervall der Blindleistung für einen netzgekoppelten Punkt an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 169 Punktes ist. Andernfalls wird eine Meldung angezeigt, die auf eine ungültige Eingabe hinweist. Q-U-Hysteresekurve (CEI0-16) Wenn Sie den SmartLogger nicht für das Senden von Blindleistungs-Steuerungsbefehlen benötigen, können Sie alternativ die Kennlinie konfigurieren. Der SmartLogger liefert die Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 170 Das Verwaltungssystem oder das unabhängige Leistungsanpassungsgerät versendet Planungsbefehle über den Kommunikationsanschluss, welcher mit Modbus-TCP oder IEC104 funktioniert, ohne dass eine Benutzerkonfiguration oder -bedienung erforderlich ist. Der SmartLogger kann automatisch zwischen Planungsmodi umschalten und Planungsbefehle versenden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 171: Leistungsfaktor Der Steuerung Mit Geschlossenem Regelkreis (Alte Richtlinie)
Leistungsfaktor der Steuerung mit geschlossenem Regelkreis Um die Einnahmen zu verbessern, muss eine verteilte PV-Anlage eine Leistungsfaktorgebühr durch eine verteilte Blindleistungskompensation reduzieren oder vermeiden. Stellen Sie die entsprechenden Parameter ein, um die Funktion zu aktivieren. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 172 Wenn der SmartLogger von der PV-Anlage einen Remote-Befehl zur Blindleistungsplanung empfängt, ändert er Blindleistung-Steuermodus automatisch in Fernkommunikationsplanung. Falls eine Leistungsfaktorsteuerung mit geschlossenem Regelkreis erforderlich ist, setzen Sie Blindleistung-Steuermodus auf Leistungsfaktorsteuerung durch geschlossenen Regelkreis und stellen Sie den Zielleistungsfaktor richtig ein. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 173: Einstellen Von Einspeisebegrenzungsparametern
Schließen Sie die DO-Anschlüsse in Reihe an die 12-V-Stromversorgungsschleife der Relais an. Es wird empfohlen, den 12-V-Stromausgang am SmartLogger zur Stromversorgung der Relais zu verwenden. Sie können auch eine 12-V-Stromversorgung vorbereiten. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 174: Vorgehensweise
Sie auf der Seite auf Hilfe. ANMERKUNG l Klicken Sie je nach Bedarf auf Zurück oder auf Weiter. l Informationen zu den Betriebsparametern von Leistungsmessern finden Sie unter 6.3.8.2 Einstellen der Modbus-RTU-Parameter des Leistungsmessers. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 175: Einstellen Der Parameter Für Die Intelligente Blindleistungskompensierung
Lizenzverwaltung, dass die Lizenz für die intelligente Blindleistungskompensation geladen wurde. Vorgehensweise Schritt 1 Legen Sie die Parameter nach Aufforderung fest. Wenn Sie weitere Informationen benötigen, klicken Sie auf der Seite auf Hilfe. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 176 Leistungsfaktorsteuerung durch geschlossenen Regelkreis und stellen Sie den Zielleistungsfaktor richtig ein. ANMERKUNG Informationen zu den Betriebsparametern von Leistungsmessern finden Sie unter 6.3.8.2 Einstellen der Modbus-RTU-Parameter des Leistungsmessers. Abbildung 6-56 Einstellen der Parameter für die intelligente Blindleistungskompensierung ----Ende Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 177: Einstellen Von Drm-Parametern
Wechselrichter keine Wirkleistung oder mehr aus. DRM-Modi gleichzeitig DRM6 Wenn S6 eingeschaltet ist, beträgt die verwendet Ausgangswirkleistung der werden, muss Wechselrichter maximal 50 % der die strengste Nennleistung. Anforderung erfüllt werden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 178 Signale ein. Startbefehl Wenn der Strom des AI-Anschlusses innerhalb der Spannungsbereich Einstellgrenzen liegt, werden die Wechselrichter eingeschaltet. Andernfalls werden die Wechselrichter ausgeschaltet. Leistungsregelung Legen Sie die DI-Parameter gemäß den DRM- Anforderungen fest. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 179 Signale ab. Abbildung 6-59 Vernetzung HINWEIS Stellen Sie beim Einstellen dieser Funktion sicher, dass der benutzerdefinierte DI-Anschluss nicht belegt ist. Anderenfalls schlägt die Einstellung fehl. Vorgehensweise Legen Sie die Remote-Aus-Parameter fest.Remote-Aus Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 180: Setting Remote-Aus
6.4.7 Setting Remote-Aus 6.4.7.1 Einstellen von Potenzialfreier Kontakt Kontext Der SmartLogger verfügt über vier DI-Anschlüsse. OVGR kann an jeden DI-Anschluss angeschlossen werden. Der SmartLogger schaltet den Solarwechselrichter über OVGR- Signale ab. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 181 Anderenfalls schlägt die Einstellung fehl. Vorgehensweise Schritt 1 Legen Sie die Remote-Aus-Parameter fest. Abbildung 6-61 Potenzialfreier Kontakt Remote-Aus Parameter Beschreibung Verbindungsport Stellen Sie diesen Parameter auf den DI- Anschluss ein, der mit OVGR-Signalen verbunden ist. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 182: Einstellen Der Fernabschaltung Na-Schutz
Spannung am AI1-Anschluss 0 V und der Wechselrichter wird heruntergefahren. Wird das NA-Schutzgerät wieder angeschlossen, beträgt die Spannung am AI1-Anschluss 12 V und Sie müssen den Wechselrichter manuell starten. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 183 Baudrate, Parität, Stoppbit, Startadresse und Endadresse entsprechend der tatsächlichen Situation fest. Wenn nur ein Wechselrichter an den SmartLogger angeschlossen ist, verbinden Sie den COM1-Anschluss am SmartLogger mit dem RS485-1-Anschluss am Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 184 Wechselrichters mit dem RS485-1- bzw. RS485-2-Anschluss des nächsten Wechselrichters. ANMERKUNG Da es mehrere Arten von Wechselrichtern gibt, heißt der RS485-1-Anschluss möglicherweise RS485_1, 485B1 oder 485A1 und der RS485-2-Anschluss möglicherweise RS485_2, 485B2 oder 485A2. Abbildung 6-64 Einstellen der RS485-Parameter Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 185: Gerätewartung
Netzsteckdose angeschlossen ist. 4. Der Netzadapter ist defekt. 4. Tauschen Sie den Netzadapter aus. 5. Der SmartLogger ist defekt. 5. Wenden Sie sich an Ihren Händler oder den technischen Kundendienst von Huawei. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 186 MBUS oder Netzwerkaufbau auf Deaktivieren eingestellt. 4. Legen Sie Integrierte MBUS und Netzwerkaufbau auf Aktivieren 5. Der SmartLogger ist defekt. fest. 5. Wenden Sie sich an Ihren Händler oder den technischen Kundendienst von Huawei. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 187 Drahtlosnetzwerks ordnungsgemäß 3. Die Parameter des festgelegt wurden. Verwaltungssystems wurden nicht korrekt eingestellt. 3. Prüfen Sie, ob die Parameter des Verwaltungssystems ordnungsgemäß festgelegt wurden. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 188 Parameter des Drahtlosnetzwerks sind Drahtlosnetzwerks korrekt festgelegt nicht korrekt festgelegt. sind. 4. Die Registrierung der SIM-Karte ist 4. Wenden Sie sich an den Betreiber der fehlgeschlagen. SIM-Karte oder den technischen Kundendienst von Huawei. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 189: Alarmliste
Gerät hat eine überprüfen Sie, ob das vom SmartLogger Cubicle Ausnahme am empfangene DI-Signal mit dem Status der Netzanschlussp potenzialfreie Kontakte übereinstimmt. unkt erkannt. Wenn ja, starten Sie den Solarwechselricht- er neu. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 190 DI1 angeschlossen ist, schließen Sie es fest bis DI4 Peripheriegerät l Stellen Sie sicher, dass das betreffende entsprechenden Gerät einwandfrei funktioniert. DI-Anschluss SmartLoggers ist fehlerhaft. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 191 Signaturzertifikat. Zertifikat kat für WebUI- läuft Server läuft bald bald ab 1118 WebUI- Schwerwie Digitales Wechseln Sie sofort das digitale Server- gend Signaturzertifi- Signaturzertifikat. Zertifikat kat für WebUI- abgelauf Server abgelaufen Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 192 1124 Zertifikat Warnung Digitales Wechseln Sie rechtzeitig das digitale für Signaturzertifi- Signaturzertifikat. Remote- kat für Remote- Ausgang Ausgangskontro skontroll lle läuft bald ab e läuft bald ab Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 193 Alleviation Monitoring Monitori Center abgelaufen Center abgelauf 1129 SmartLo Warnung Das digitale Überprüfen Sie die Uhrzeit oder wechseln gger- Signaturzertifi- Sie das digitale Signaturzertifikat. Zertifikat kat des ungültig SmartLoggers ist ungültig. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 194: Webui-Wartungsarbeiten
7.4.1 Aktualisieren der Firmwareversion des Geräts Kontext Sie können die Firmware des SmartLoggers, des Solarwechselrichters, des MBUS-Moduls oder des PID-Moduls über das WebUI aktualisieren. Vorgehensweise Schritt 1 Führen Sie eine Aktualisierung durch. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 195: Registerkarte Funktion
Aktualisierungspaket aus und nacheinander. klicken Sie auf Hochladen. 2. Klicken Sie auf Aktualisierung. ANMERKUNG Die Option Aktualisierung anhalten gilt nur für die zu aktualisierenden Geräte. ----Ende 7.4.2 Einstellen der Sicherheitsparameter Abbildung 7-2 Sicherheitseinstellungen Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 196: Beschreibung
Aktualisierungspaket die Datei mit der digitalen Signatur enthalten und das Aktualisierungspaket muss unverändert sein. l Wenn dieser Parameter auf Deaktivieren eingestellt ist, wird die digitale Signatur des Aktualisierungspakets nicht verifiziert. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 197: Senden Eines Systemwartungsbefehls
Parameter auf der Registerkarte Einstellungen und die Parameter für den integrierten MBUS ordnungsgemäß eingestellt sind. 7.4.3.1 Exportieren aller Konfigurationsdateien Vorgehensweise Wählen Sie Wartung > Systemwartung und klicken Sie unter Vollständiges Profil exportierenauf Exportieren. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 198: Importieren Aller Konfigurationsdateien
Wählen Sie Wartung > Systemwartung und klicken Sie unter Vollständiges Profil importierenauf Importieren. ANMERKUNG Beim Importieren aller Konfigurationsdateien müssen Sie im Dialogfeld Erneute Authentifizierung das Passwort des aktuellen Benutzers und das Entschlüsselungspasswort der importierten Datei eingeben. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 199: Exportieren Von Geräteprotokollen
Konfigurationsdateien festgelegt wurde, müssen Sie beim Importieren der Dateien das Entschlüsselungspasswort der importierten Datei im Dialogfeld Erneute Authentifizierung angeben. l Wurde ein defekter SmartLogger3000 ausgetauscht, werden zertifikatsbezogene Dateien nicht exportiert. Bei Bedarf müssen Sie nach dem Import aller Konfigurationsdateien ein Zertifikat eines Drittanbieters neu laden.
Seite 200: Starten Eines Vor-Ort-Tests
Kontext Nachdem ein Wechselrichter in Betrieb genommen wurde, sollten Sie dessen Zustand regelmäßig überprüfen, um mögliche Risiken und Probleme zu erkennen. Vorgehensweise Schritt 1 Starten Sie einen Vor-Ort-Test. Abbildung 7-7 Vor-Ort-Test Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 201: Verwalten Von Lizenzen
Gerätelizenz widerrufen werden, damit der Widerrufcode generiert und für die Beantragung einer neuen Gerätelizenz verwendet werden kann. Die in den SmartLogger importierte Lizenzdatei muss kleiner als 1 MB sein. Andernfalls ist die Seite anormal. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 202 1. Wählen Sie den Namen des Geräts aus, für Lizenz- das Sie eine Lizenz beantragen möchten. Anwendungsdatei 2. Klicken Sie auf Exprt. d. Liz.- Anwnd.dat.. 3. Kaufen Sie eine Lizenz von Huawei. Sie erhalten die Lizenzdatei von der technischen Kundenbetreuung von Huawei. Laden der Lizenz Lädt die erhaltene 1.
Seite 203: Verwalten Des Smartmodules
Schritt 1 Wählen Sie Wartung > Geräte-Mgmt. > Gesamtenergieausbeute anpassen. Schritt 2 Legen Sie den Parameter Gesamtenergieausbeute anpassen(kWh) fest und wählen Sie das Gerät aus, dessen Gesamtenergieertrag angepasst werden muss. Klicken Sie dann auf Senden. ----Ende 7.5 Geräteentsorgung Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 204 SmartLogger3000 Benutzerhandbuch 7 Gerätewartung Wenn der SmartLogger das Ende seiner Betriebsdauer erreicht hat, entsorgen Sie den SmartLogger gemäß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgeräten. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 205: Häufig Gestellte Fragen (Faq)
WLAN, um Funktionen wie Alarmabfrage, Parametereinstellungen und Routinewartung zur Verfügung zu stellen. Betriebssystem des Mobiltelefons: Android 4.0 oder höher Greifen Sie auf den Huawei App Store (https://appstore.huawei.com) zu, suchen Sie nach SUN2000 oder FusionSolar und laden Sie das App-Installationspaket herunter. Ausgabe 05 (2021-03-20)
Seite 206 Schritt 1 Melden Sie sich bei der App an. (SmartLogger mit der FusionSolar-Hosting-Cloud verbinden) Öffnen Sie die FusionSolar-App, melden Sie sich bei intl.fusionsolar.huawei.com mit dem Installationskonto an und wählen Sie Meine > Inbetriebnahme des Zugangsgeräts, um eine Verbindung zum WLAN-Hotspot des SmartLoggers herzustellen.
Seite 207: Wie Lege Ich Ftp-Parameter Fest
Betriebsdaten von PV-Anlagen übertragen, was zu einer Verletzung der Benutzerdatensicherheit führen kann. Daher ist bei der Verwendung dieses Protokolls Vorsicht geboten. Nutzer haften für alle Verluste, die durch die Aktivierung des FTP-Protokolls (nicht Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 208 Protokoll) verursacht werden. Den Nutzern wird empfohlen, auf der Ebene der PV- Anlage Maßnahmen zu ergreifen, um die Sicherheitsrisiken zu reduzieren, oder das Verwaltungssystem von Huawei zu verwenden, um die Risiken zu mindern. Vorgehensweise Schritt 1 Legen Sie die FTP-Parameter fest und klicken Sie auf Senden.
Seite 209 Adresse korrekt konfiguriert Benutzername des FTP-Kontos ist. korrekt konfiguriert ist. 2. Prüfen Sie, ob der FTP-Server 2. Prüfen Sie, ob das Kennwort des des Drittanbieters FTP-Kontos korrekt konfiguriert ordnungsgemäß funktioniert. ist. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 210: Wie Lege Ich E-Mail-Parameter Fest
E-Mail-Server verbunden werden kann und die Ethernet- und E-Mail- Parameter des SmartLoggers korrekt konfiguriert sind. Vorgehensweise Schritt 1 Legen Sie die E-Mail-Parameter fest und klicken Sie auf Senden. Abbildung 8-4 Einstellen von E-Mail-Parametern Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 211 Sie können auf Test-Email senden klicken, um festzustellen, ob der SmartLogger erfolgreich E-Mails an die Benutzer versenden kann. ----Ende Fehlerbehebung HINWEIS Wenn der Fehlercode nicht in der folgenden Tabelle aufgeführt ist, generieren Sie SmartLogger-Betriebsprotokolle und wenden Sie sich an den technischen Kundendienst von Huawei. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 212 IP-Adresse des SMTP-Servers ordnungsgemäß. 0xe003 Konfigurieren Sie die Adressen Sonstige Erstellen Sie SmartLogger- zum Senden und Empfangen von Betriebsprotokolle und wenden Sie E-Mails ordnungsgemäß. sich an das Servicecenter von Huawei. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 213: Wie Ändere Ich Die Ssid Und Das Kennwort Des Integrierten Wlan
Bei Verlust des Kennworts muss das Gerät auf die Werkseinstellungen zurückgesetzt werden. In diesen Fällen haftet der Nutzer für alle Schäden, die an der PV- Anlage entstehen. ----Ende Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 214: Wie Verwende Ich Di-Anschlüsse
Gibt an, ob ein Befehl zum Fernstarten des Solarwechselricht- ers gesendet werden soll. Alarmname Gibt den Alarmnamen an. Verzögerung bei Legt die Verzögerungszeit für den automatischen Start des Inbetriebnahme Solar-Wechselrichters fest, nachdem Startvorgang auslösen auf Aktivieren eingestellt wurde. ----Ende Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 215: Wie Werden Do-Anschlüsse Verwendet
Sie den potenzialfreien DO-Kontakt anschließen oder trennen, um die akustische und optische Alarmierung bei Erdungsfehlern zu implementieren. Schritt 1 Schließen Sie ein Gleichstromkabel des akustischen und optischen Alarms an den DO- Anschluss (COM/NO) des SmartLoggers an. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 216: Wie Verwende Ich Den Usb-Anschluss
Betriebsstrom von weniger als 1 A verfügt, kann es direkt an den USB- Anschluss am SmartLogger angeschlossen werden. Schritt 1 Stecken Sie den USB-Stecker des Gleichstromkabels für den 3G-Router in den USB- Anschluss am SmartLogger. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 217 Stellen Sie sicher, dass die Parameter auf der Registerkarte „Einstellungen“ und die Parameter für den integrierten MBUS ordnungsgemäß eingestellt sind. Schritt 3 Nach Abschluss der lokalen Wartung entfernen Sie den USB-Massenspeicher. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 218: Wie Ändere Ich Einen Gerätenamen
Nach Abschluss der Aktualisierung startet das Gerät automatisch neu. Schritt 6 Nach Abschluss der Aktualisierung entfernen Sie den USB-Massenspeicher. ----Ende 8.8 Wie ändere ich einen Gerätenamen? Vorgehensweise Schritt 1 Wählen Sie Wartung > Geräte-Mgmt. > Geräteliste. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 219: Wie Ändere Ich Die Kommunikationsadresse
Datei importieren. ----Ende 8.9 Wie ändere ich die Kommunikationsadresse? Der SmartLogger ermöglicht Ihnen das Ändern der Kommunikationsadressen von Huawei- Geräten auf der Seite Gerät anschließen oder Geräteliste. Ändern der Kommunikationsadresse auf der Seite „Gerät anschließen“ Schritt 1 Wählen Sie Wartung > Geräte-Mgmt. > Gerät anschließen.
Seite 220: Wie Lösche Ich Alarme
SmartLogger mit dem SPD-Alarmausgang verbunden werden, um einen Alarm auszulösen, wenn das SPD fehlerhaft ist. Vorgehensweise Schritt 1 Wählen Sie Einstell. > Andere Parameter und stellen Sie AI1 SPD-Erkennungsalarm auf Aktivieren ein. ----Ende Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 221: Welche Modelle Der Leistungsmesser Und Emis Werden Vom Smartlogger Unterstützt
Leistungsmessers. Nicht verfügbar Netbiter CEWE Nicht verfügbar Schneider PM1200 Nicht verfügbar SFERE PD194Z Nicht verfügbar Lead LD-C83 Nicht verfügbar MingHua CRDM-830 Nicht verfügbar People RM858E Nicht verfügbar elster A1800ALPHA Nicht verfügbar Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 222 Einstrahlungsstärke gesamt und Umgebungstemperatur Lufft WSx-UMB Einstrahlungsstärke gesamt, Umgebungstemperatur, Windrichtung und Windgeschwindigkeit WSx-UMB (externe Einstrahlungsstärke gesamt, Sensoren) Umgebungstemperatur, PV- Modul-Temperatur, Windrichtung und Windgeschwindigkeit Hukseflux SRx Hukseflux SRx Einstrahlungsstärke gesamt und Umgebungstemperatur Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 223: Wie Überprüfe Ich Den Sim-Kartenstatus
ANMERKUNG Das Sensortyp-EMI (Stromtyp oder Spannungstyp) kommuniziert über den ADAM-Analog-Digital- Wandler mit dem SmartLogger. 8.14 Wie überprüfe ich den SIM-Kartenstatus? Wählen Sie Over View > Mobile Daten, um den SIM-Kartenstatus anzuzeigen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 224 Das genutzte Datenvolumen übersteigt 80 % des monatlichen Datenvolumens und das verbleibende Datenvolumen ist nicht ausreichend. Aufgebraucht Das genutzte Datenvolumen übersteigt das monatliche Datenvolumen. Das Datenvolumen ist aufgebraucht. Laden Sie umgehend Ihr SIM- Kartenkonto auf. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 225: Webui Lässt Nur Die Anmeldung Auf Chinesisch Zu Und Kündigt Den Wechsel Zu Chinesisch An
Meldung angezeigt, dass die WebUI nur die Anmeldung auf Chinesisch zulässt und die Sprache nach der Anmeldung in Chinesisch geändert wird. Abbildung 8-6 WebUI lässt nur Anmeldung auf Chinesisch zu Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 227: Technische Daten
10.000 m (mit dem 1000M-LWL-Modul); 12.000 m (mit dem 100M-LWL-Modul) Allgemeine Spezifikationen Parameter Technische Daten Netzadapter l AC-Eingang: 100–240 V, 50/60 Hz l DC-Ausgang: 12 V, 2 A Gleichstromversorgung 24 V, 0,8 A Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 228: Anschlüsse
2400 Bit/s, 4800 Bit/s, 9600 Bit/s, 19.200 Bit/s und 115.200 Bit/s USB-Anschluss USB2.0 Stromausgang 1 Stück; DC-Ausgang: 12 V, 0,1 A Digitaleingang (DI) 4 Stück; unterstützt nur den Zugang über potenzialfreie Relaiskontakte Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 229 Die folgenden Frequenzbänder werden unterstützt: l LTE FDD: B1, B3, B8, B18, B19, B26 (nur Tokio, Nagoya und Osaka unterstützen B3) l LTE TDD: B41 l WCDMA: B1, B6, B8, B19 Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 230 869-894 MHz LTE-Frequenzband 7 2500-2570 MHz 2620-2690 MHz LTE-Frequenzband 8 880-915 MHz 925-960 MHz LTE-Frequenzband 20 832-862 MHz 791-821 MHz LTE-Frequenzband 38 2570-2620 MHz LTE-Frequenzband 40 2300-2400 MHz LTE-Frequenzband 41 2555-2655 MHz Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 231 2,4 GHz: 2,4-2,4835 GHz Gewinn 2,4 GHz: 2,85 dBi Sendeleistung 2,4 GHz: 1 x 100 mW Maximaler Durchsatz 2,4 GHz: 65 Mbit/s Einzel-/Dualbandmodus Einzel MIMO 2,4-GHz-Frequenzband: 1T1R Maximale Anzahl von Online-Benutzern Polarisationsmodus Linear Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 232: Technische Daten Des Smartmodules
-40°C bis +60°C Lagertemperatur -40°C bis +70°C Luftfeuchtigkeit 5–95 % RF Schutzart IP20 Installationsmodus Montiert an einer Wand oder Tragschiene Maximale Betriebshöhe über N.N. 4000 m Verschmutzungsgrad Level 2 Korrosionsniveau Klasse B Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 233 2 Stück; unterstützt den Zugriff von Signalen von einem Dreileiter- oder Zweileiter-PT100/ PT1000-Temperatursensor Analogeingang (AI) 4 Stück; AI1: unterstützt 0–10 V Spannung (passiv); AI2–AI4: unterstützt 4–20 mA oder 0–20 mA Eingangsstrom (passiv) Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 234: Produktbenutzerlisten
SmartLogger- emscomm /EzFp+2%r6@IxSCv Authentifizierung durch das Verwaltungssystem SmartModule- SmoduleAdmin /EzFp+2%r6@IxSCv Authentifizierung durch den SmartLogger Tabelle A-3 Liste der Betriebssystembenutzer Benutzername Anfangskennwort enspire Changeme root Changeme prorunacc Kein Anfangskennwort Kein Anfangskennwort Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 235 SmartLogger3000 Benutzerhandbuch A Produktbenutzerlisten Benutzername Anfangskennwort daemon Kein Anfangskennwort nobody Kein Anfangskennwort sshd Kein Anfangskennwort Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 236: B Domänennamensliste Der Managementsysteme
Der Domänenname ist kompatibel mit cn.fusionsolar.huawei.com (Festlandchina). neteco.alsoenergy.com Öffentliche IP-Adresse Partnerverwaltungssystem re-ene.kyuden.co.jp Öffentliche IP-Adresse Remote- Ausgangssteuerungsserver von Kyushu Electric Power Company re-ene.yonden.co.jp Öffentliche IP-Adresse Remote- Ausgangssteuerungsserver von Shikoku Electric Power Company Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 237: Liste Der Anschlussnummern
16100: wird verwendet, um Daten zwischen SmartLogger und Verwaltungssystem abzufragen und einzustellen. l 2121 und 50000–55000: werden verwendet, um Daten oder Dateien zwischen SmartLogger und Verwaltungssystem über FTPS hoch- und herunterzuladen. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 238 Wenn der SmartLogger über HTTPS mit einem Remote-Ausgabeserver der Japan Electric Power Company verbunden ist, ist die Nummer des allgemeinen Anschlusses 443. Dieser Anschluss wird für die Synchronisierung der Zeitplantabelle mit der Electric Power Company verwendet. Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 239: Kurzwörter Und Abkürzungen
Benutzerhandbuch D Kurzwörter und Abkürzungen Kurzwörter und Abkürzungen Wechselstrom (Alternating Current) Analogeingang (Analog Input) Analogausgang (Analog Output) Anwendung Kommunikation Kundenseitige Ausrüstung (Customer Premises Equipment) Gleichspannung Digitaleingang (Digital Input) Digitalausgang (Digital Output) Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 240 D Kurzwörter und Abkürzungen Umgebungsüberwachungsger ät (Environmental Monitoring Instrument) Ethernet Gigabit-Ethernet Erdung Local Area Network Lichtemitierende Diode (Light-emitting Diode) Long Term Evolution (langfristige Entwicklung) MBUS Monitoring Bus, Überwachungsbus Ruhekontakt Arbeitskontakt Power over Ethernet Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
Seite 241 D Kurzwörter und Abkürzungen Zurücksetzen RSTP Rapid Spanning Tree Protocol Small Form Factor Pluggable Spanning Tree Protocol Universal Serial Bus Wide Area Network WEEE Richtlinie über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment) Ausgabe 05 (2021-03-20) Copyright © Huawei Technologies Co., Ltd.
