SmartLogger3000
Benutzerhandbuch

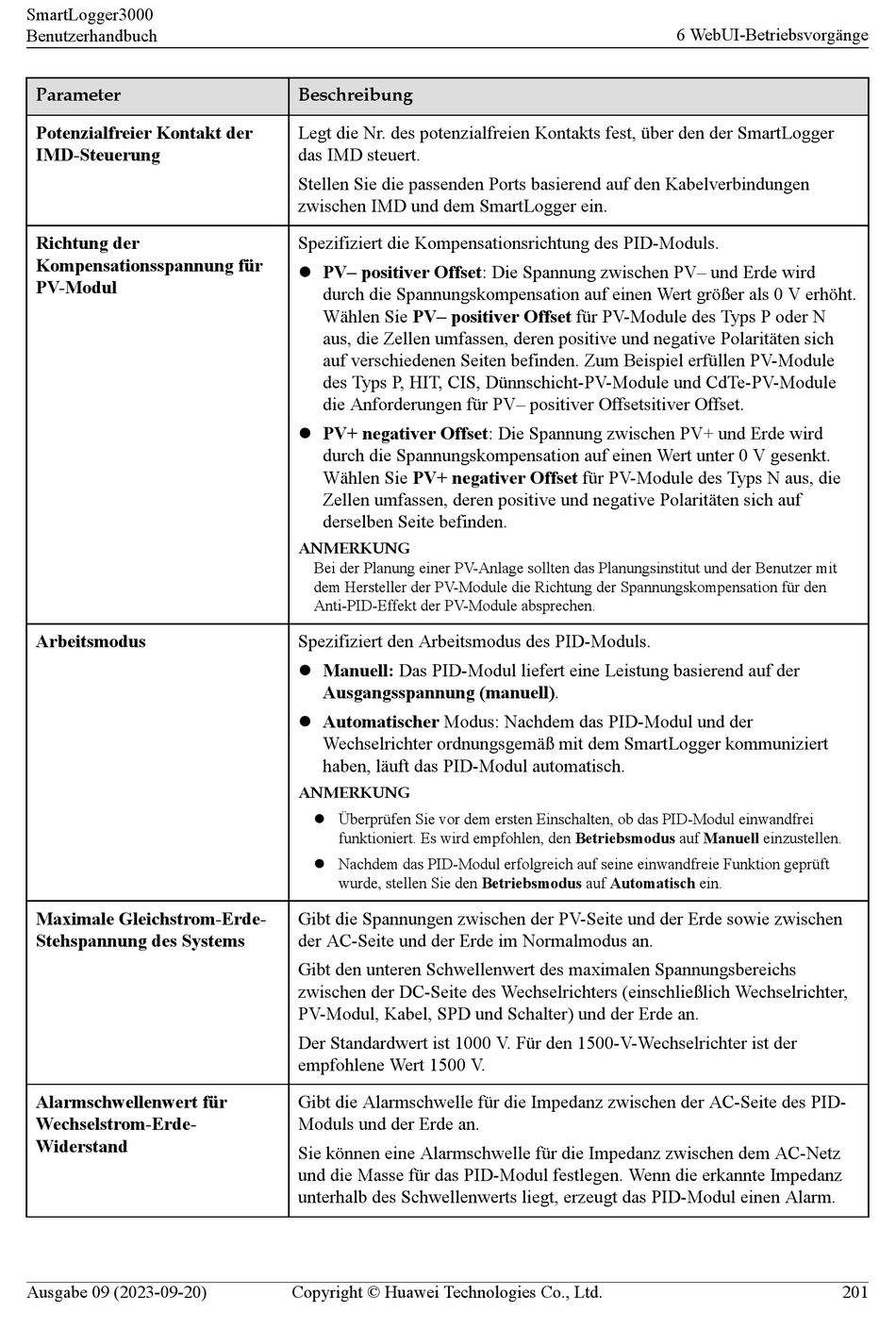

Parameter
Potenzialfreier Kontakt der
IMD-Steuerung
Richtung der
Kompensationsspannung für
PV-Modul
Arbeitsmodus
Maximale Gleichstrom-Erde-
Stehspannung des Systems
Alarmschwellenwert für
Wechselstrom-Erde-
Widerstand
Ausgabe 09 (2023-09-20)
Beschreibung
Legt die Nr. des potenzialfreien Kontakts fest, über den der SmartLogger
das IMD steuert.
Stellen Sie die passenden Ports basierend auf den Kabelverbindungen
zwischen IMD und dem SmartLogger ein.
Spezifiziert die Kompensationsrichtung des PID-Moduls.
l PV– positiver Offset: Die Spannung zwischen PV– und Erde wird
durch die Spannungskompensation auf einen Wert größer als 0 V erhöht.
Wählen Sie PV– positiver Offset für PV-Module des Typs P oder N
aus, die Zellen umfassen, deren positive und negative Polaritäten sich
auf verschiedenen Seiten befinden. Zum Beispiel erfüllen PV-Module
des Typs P, HIT, CIS, Dünnschicht-PV-Module und CdTe-PV-Module
die Anforderungen für PV– positiver Offsetsitiver Offset.
l PV+ negativer Offset: Die Spannung zwischen PV+ und Erde wird
durch die Spannungskompensation auf einen Wert unter 0 V gesenkt.
Wählen Sie PV+ negativer Offset für PV-Module des Typs N aus, die
Zellen umfassen, deren positive und negative Polaritäten sich auf
derselben Seite befinden.
ANMERKUNG
Bei der Planung einer PV-Anlage sollten das Planungsinstitut und der Benutzer mit
dem Hersteller der PV-Module die Richtung der Spannungskompensation für den
Anti-PID-Effekt der PV-Module absprechen.
Spezifiziert den Arbeitsmodus des PID-Moduls.
l Manuell: Das PID-Modul liefert eine Leistung basierend auf der
Ausgangsspannung (manuell).
l Automatischer Modus: Nachdem das PID-Modul und der
Wechselrichter ordnungsgemäß mit dem SmartLogger kommuniziert
haben, läuft das PID-Modul automatisch.
ANMERKUNG
l Überprüfen Sie vor dem ersten Einschalten, ob das PID-Modul einwandfrei
funktioniert. Es wird empfohlen, den Betriebsmodus auf Manuell einzustellen.
l Nachdem das PID-Modul erfolgreich auf seine einwandfreie Funktion geprüft
wurde, stellen Sie den Betriebsmodus auf Automatisch ein.
Gibt die Spannungen zwischen der PV-Seite und der Erde sowie zwischen
der AC-Seite und der Erde im Normalmodus an.
Gibt den unteren Schwellenwert des maximalen Spannungsbereichs
zwischen der DC-Seite des Wechselrichters (einschließlich Wechselrichter,
PV-Modul, Kabel, SPD und Schalter) und der Erde an.
Der Standardwert ist 1000 V. Für den 1500-V-Wechselrichter ist der
empfohlene Wert 1500 V.
Gibt die Alarmschwelle für die Impedanz zwischen der AC-Seite des PID-
Moduls und der Erde an.
Sie können eine Alarmschwelle für die Impedanz zwischen dem AC-Netz
und die Masse für das PID-Modul festlegen. Wenn die erkannte Impedanz
unterhalb des Schwellenwerts liegt, erzeugt das PID-Modul einen Alarm.
Copyright © Huawei Technologies Co., Ltd.
6 WebUI-Betriebsvorgänge
201
