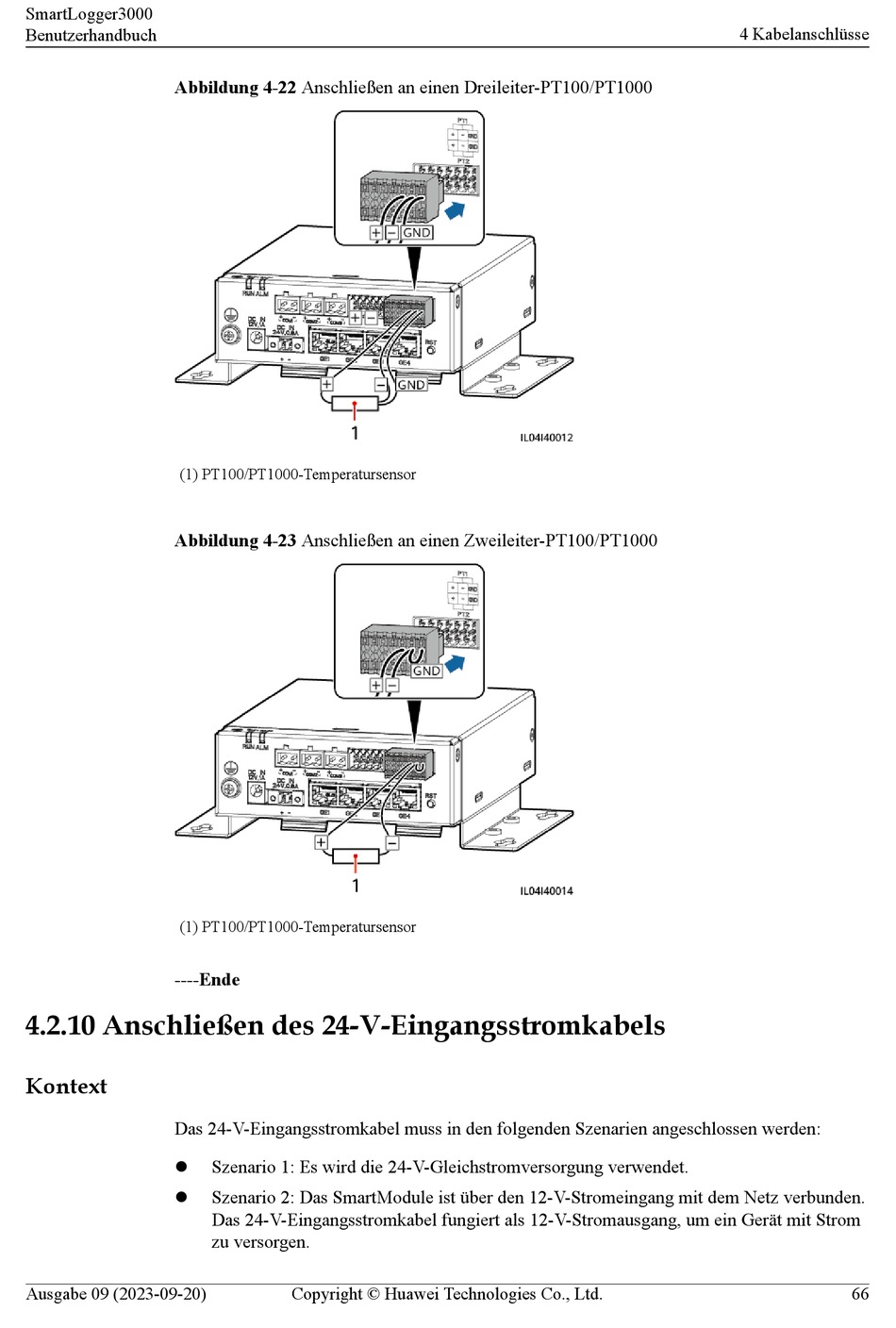

Abbildung 4-22 Anschließen an einen Dreileiter-PT100/PT1000
(1) PT100/PT1000-Temperatursensor
Abbildung 4-23 Anschließen an einen Zweileiter-PT100/PT1000
(1) PT100/PT1000-Temperatursensor
----Ende
4.2.10 Anschließen des 24-V-Eingangsstromkabels
Kontext
Das 24-V-Eingangsstromkabel muss in den folgenden Szenarien angeschlossen werden:
l
l
Ausgabe 09 (2023-09-20)
Szenario 1: Es wird die 24-V-Gleichstromversorgung verwendet.
Szenario 2: Das SmartModule ist über den 12-V-Stromeingang mit dem Netz verbunden.
Das 24-V-Eingangsstromkabel fungiert als 12-V-Stromausgang, um ein Gerät mit Strom
zu versorgen.
