SmartLogger3000
Benutzerhandbuch

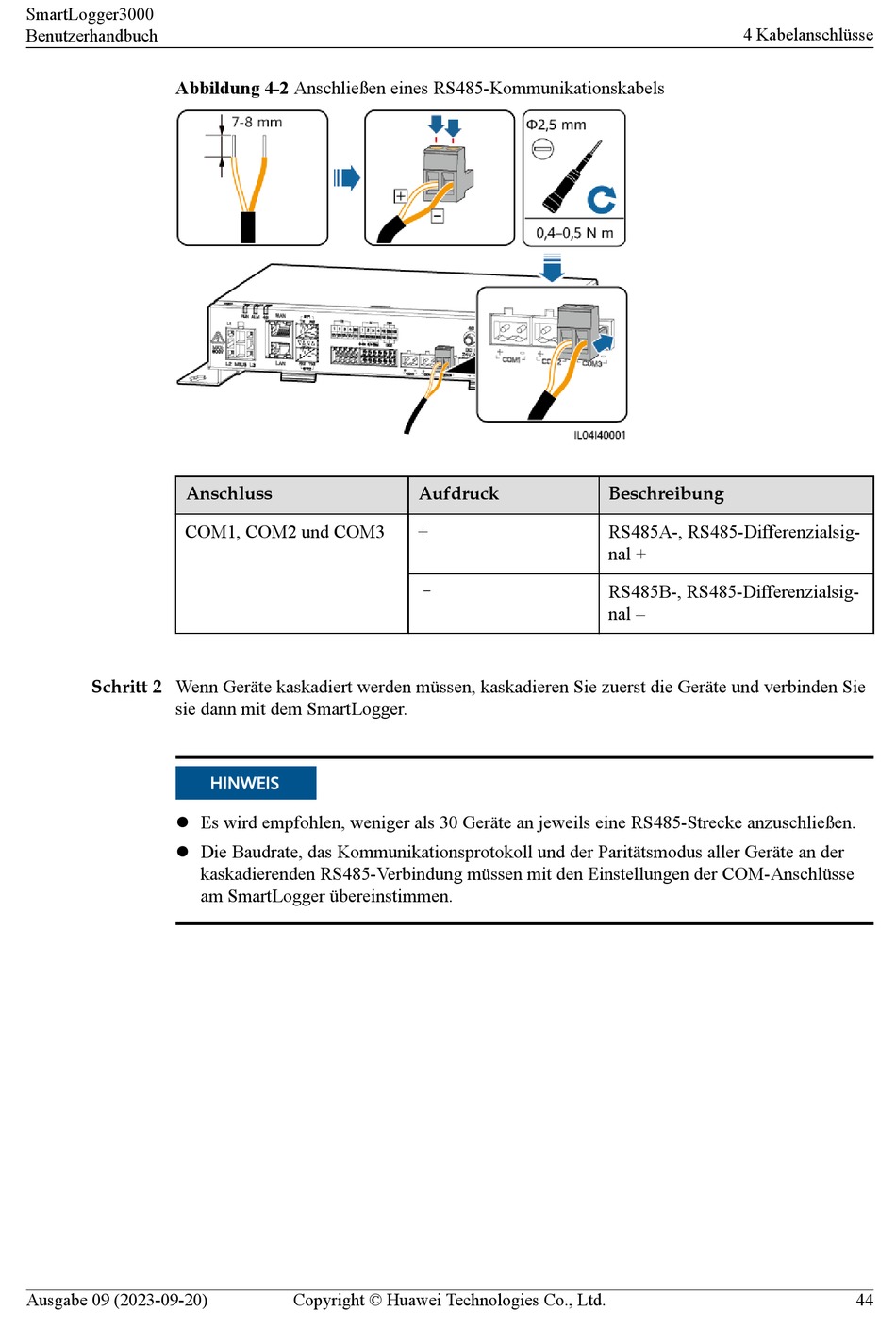

Abbildung 4-2 Anschließen eines RS485-Kommunikationskabels

Anschluss

COM1, COM2 und COM3
Schritt 2 Wenn Geräte kaskadiert werden müssen, kaskadieren Sie zuerst die Geräte und verbinden Sie
sie dann mit dem SmartLogger.
l Es wird empfohlen, weniger als 30 Geräte an jeweils eine RS485-Strecke anzuschließen.
l Die Baudrate, das Kommunikationsprotokoll und der Paritätsmodus aller Geräte an der
Ausgabe 09 (2023-09-20)
HINWEIS
kaskadierenden RS485-Verbindung müssen mit den Einstellungen der COM-Anschlüsse
am SmartLogger übereinstimmen.
Copyright © Huawei Technologies Co., Ltd.
Aufdruck
+
–
4 Kabelanschlüsse

Beschreibung

RS485A-, RS485-Differenzialsig-
nal +
RS485B-, RS485-Differenzialsig-
nal –
