SmartLogger3000
Benutzerhandbuch

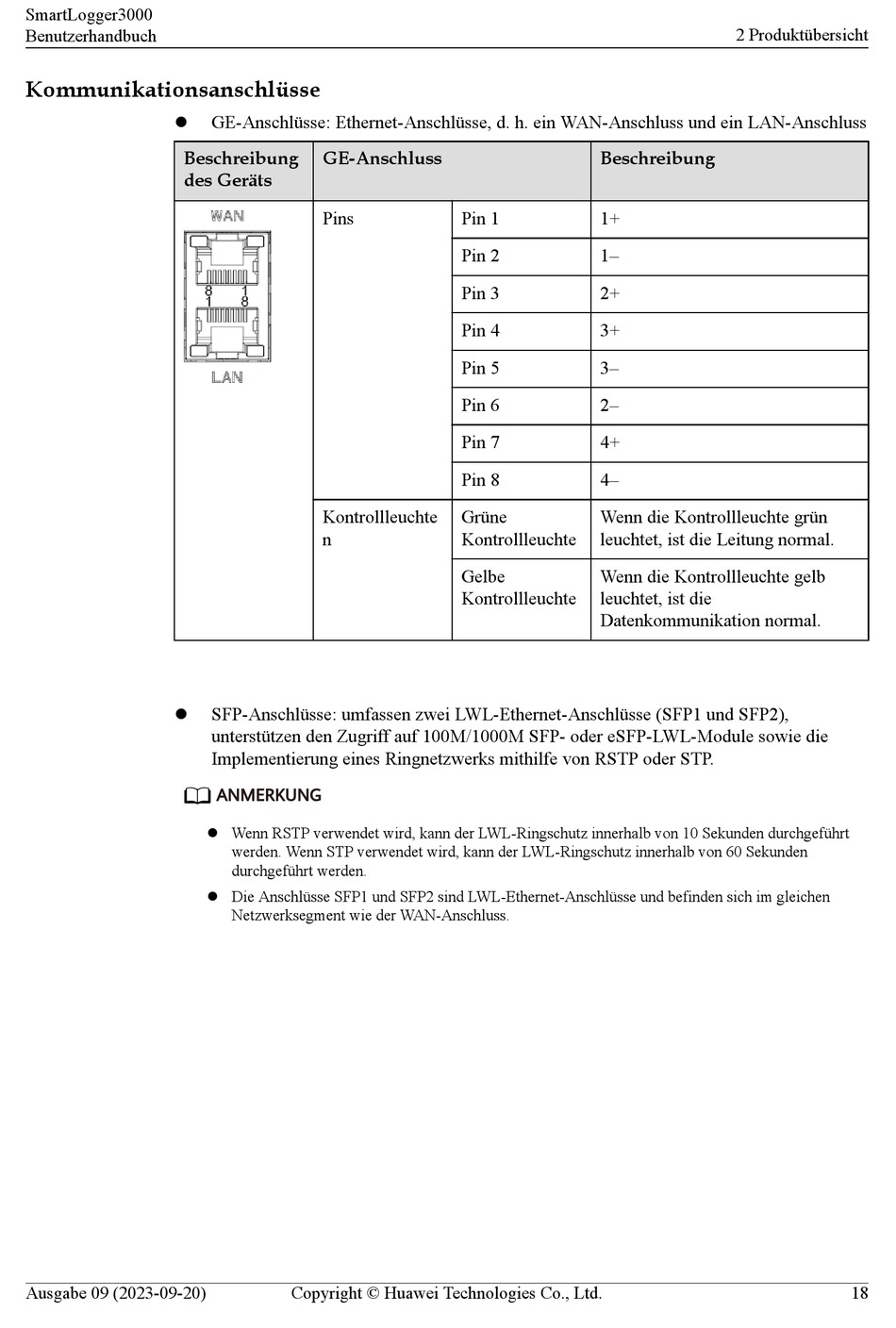

Kommunikationsanschlüsse
l
Beschreibung
des Geräts
l
Ausgabe 09 (2023-09-20)
GE-Anschlüsse: Ethernet-Anschlüsse, d. h. ein WAN-Anschluss und ein LAN-Anschluss
GE-Anschluss
Pins
Kontrollleuchte
n
SFP-Anschlüsse: umfassen zwei LWL-Ethernet-Anschlüsse (SFP1 und SFP2),
unterstützen den Zugriff auf 100M/1000M SFP- oder eSFP-LWL-Module sowie die
Implementierung eines Ringnetzwerks mithilfe von RSTP oder STP.
ANMERKUNG
l Wenn RSTP verwendet wird, kann der LWL-Ringschutz innerhalb von 10 Sekunden durchgeführt
werden. Wenn STP verwendet wird, kann der LWL-Ringschutz innerhalb von 60 Sekunden
durchgeführt werden.
l Die Anschlüsse SFP1 und SFP2 sind LWL-Ethernet-Anschlüsse und befinden sich im gleichen
Netzwerksegment wie der WAN-Anschluss.
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
Pin 1 1+
Pin 2 1–
Pin 3 2+
Pin 4 3+
Pin 5 3–
Pin 6 2–
Pin 7 4+
Pin 8 4–
Grüne Wenn die Kontrollleuchte grün
Kontrollleuchte leuchtet, ist die Leitung normal.
Gelbe Wenn die Kontrollleuchte gelb
Kontrollleuchte leuchtet, ist die
Datenkommunikation normal.
2 Produktübersicht
18
