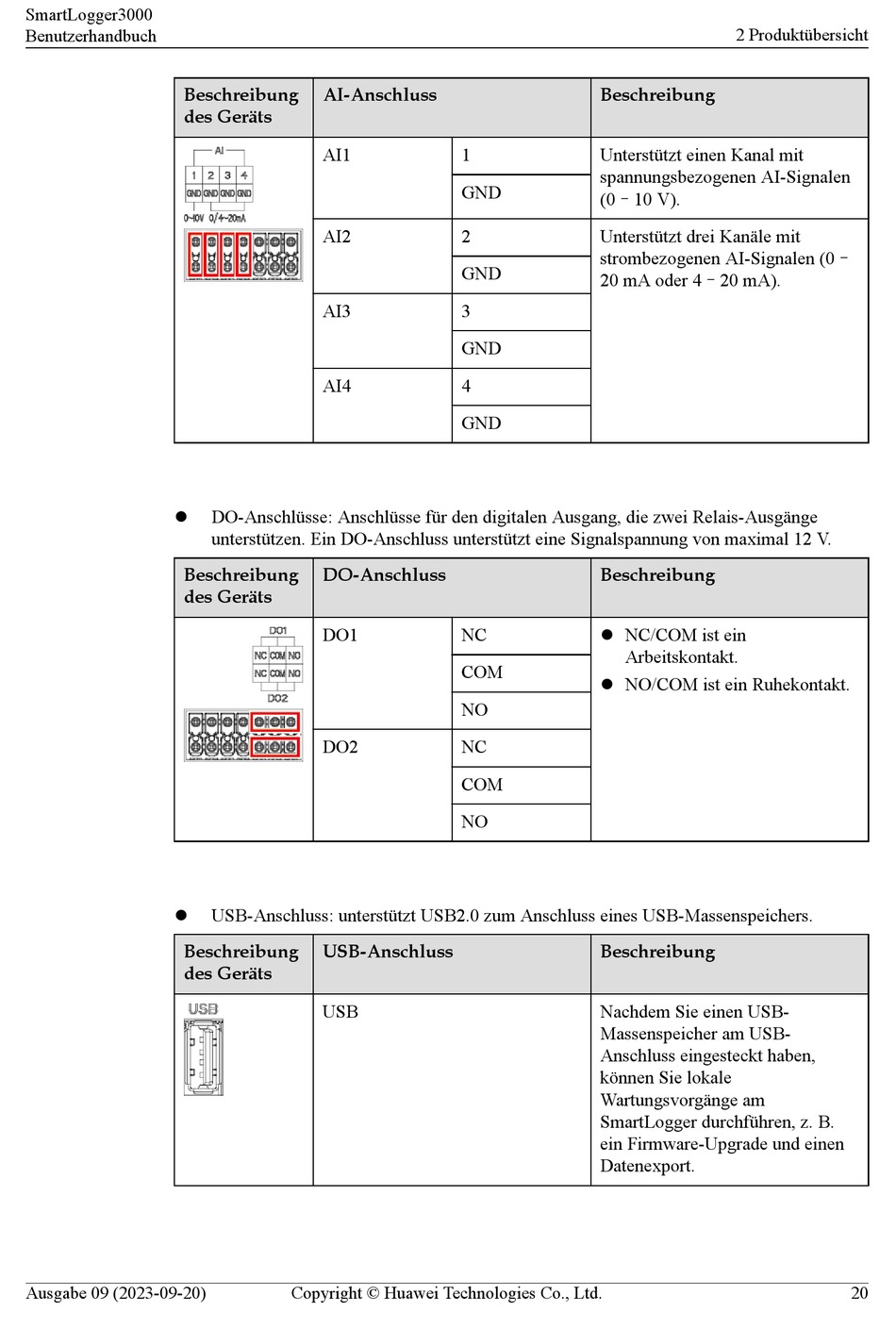

AI-Anschluss

AI1
AI2
AI3
AI4
DO-Anschlüsse: Anschlüsse für den digitalen Ausgang, die zwei Relais-Ausgänge
unterstützen. Ein DO-Anschluss unterstützt eine Signalspannung von maximal 12 V.

DO-Anschluss

DO1
DO2
USB-Anschluss: unterstützt USB2.0 zum Anschluss eines USB-Massenspeichers.
USB-Anschluss
USB
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
1 Unterstützt einen Kanal mit
spannungsbezogenen AI-Signalen
GND
(0–10 V).
2 Unterstützt drei Kanäle mit
strombezogenen AI-Signalen (0–
GND
20 mA oder 4–20 mA).
3
GND
4
GND
Beschreibung
NC l NC/COM ist ein
Arbeitskontakt.
COM
l NO/COM ist ein Ruhekontakt.
NO
NC
COM
NO
Beschreibung
Nachdem Sie einen USB-
Massenspeicher am USB-
Anschluss eingesteckt haben,
können Sie lokale
Wartungsvorgänge am
SmartLogger durchführen, z. B.
ein Firmware-Upgrade und einen
Datenexport.
2 Produktübersicht
