4.6 Spule wechseln und Greiferfaden einfädeln
WARNUNG
Verletzungsgefahr durch die Nadelspitze und
sich bewegende Teile!
Schalten Sie die Nähmaschine aus, bevor Sie
den Unterfaden wechseln.

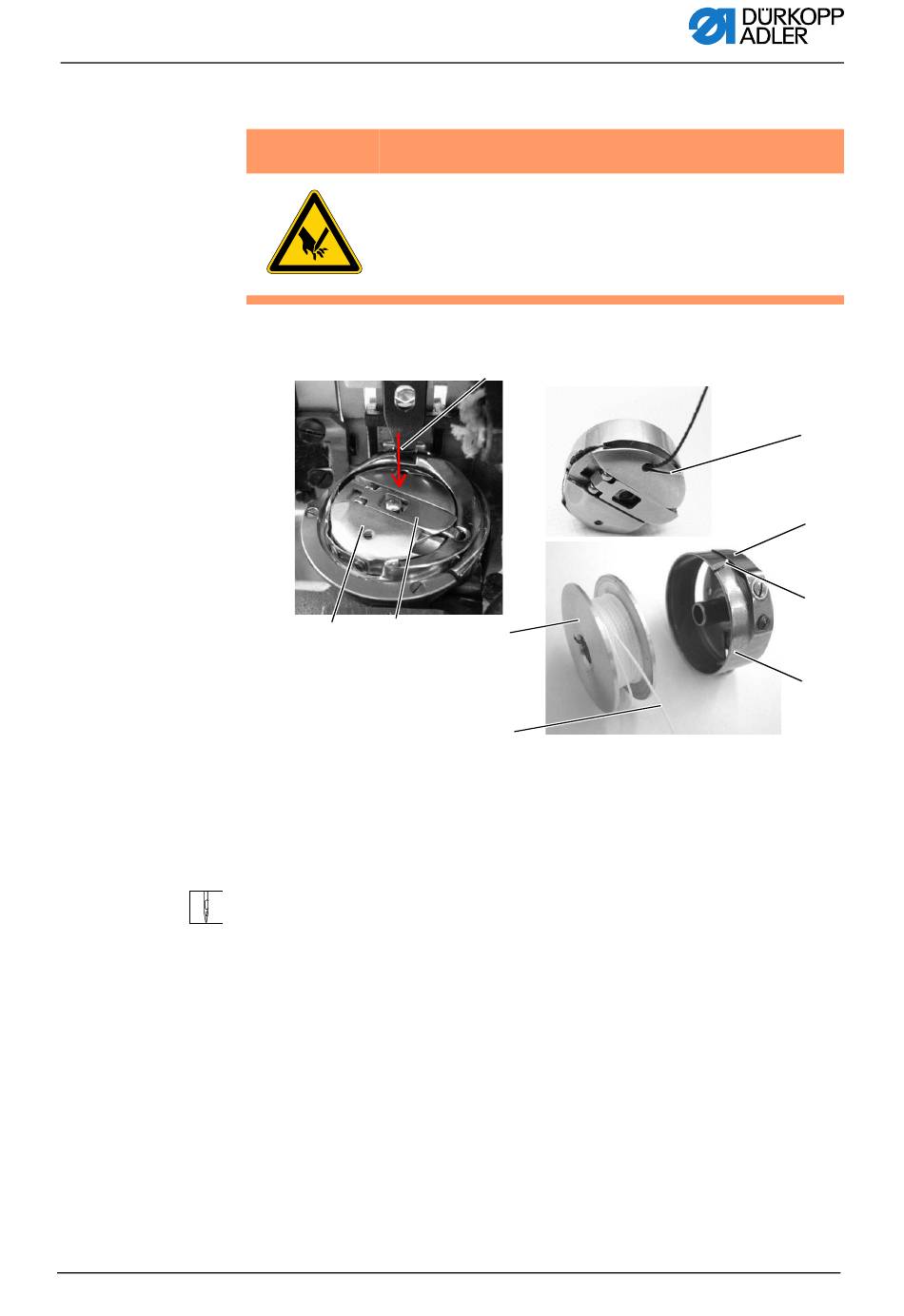

Abb. 7: Spule wechseln und Greiferfaden einfädeln
① ②
(1) - Spulengehäuse
(2) - Klappe
(3) - Spulen
(4) - Fadenende
1. Die Klappe (2) klappen, ergreifen, und das
Spulengehäuse (1) aus dem Greifer herausnehmen.
2. Die Spule (3) mit dem gemäß der Abbildung orientierten
Fadenende (4) ins Spulengehäuse (1) einlegen.
3. Das Fadenende (4) durch Schlitz (5), durchziehen, unter die
Feder (6) unterziehen und in den Schlitz (7) einziehen.
4. Das Spulengehäuse (1) in den Greifer zurück einlegen und
in Pfeilerichtung aufdrucken (8) bis die Klinke innerhalb des
Spulengehäuses zufällt und damit gegen Herausfallen
sichert.
5. Einen Stich ohne Nähgut nähen und mit Zug am Nadelfaden-
ende das Greiferfadenende über die Stichplatte herauszie-
hen.
⑧
③
④
(5) - Schlitz
(6) - Feder
(7) - Schlitz
(8) - Pfeil
⑦
⑥
⑤
