Gerätebeschreibung

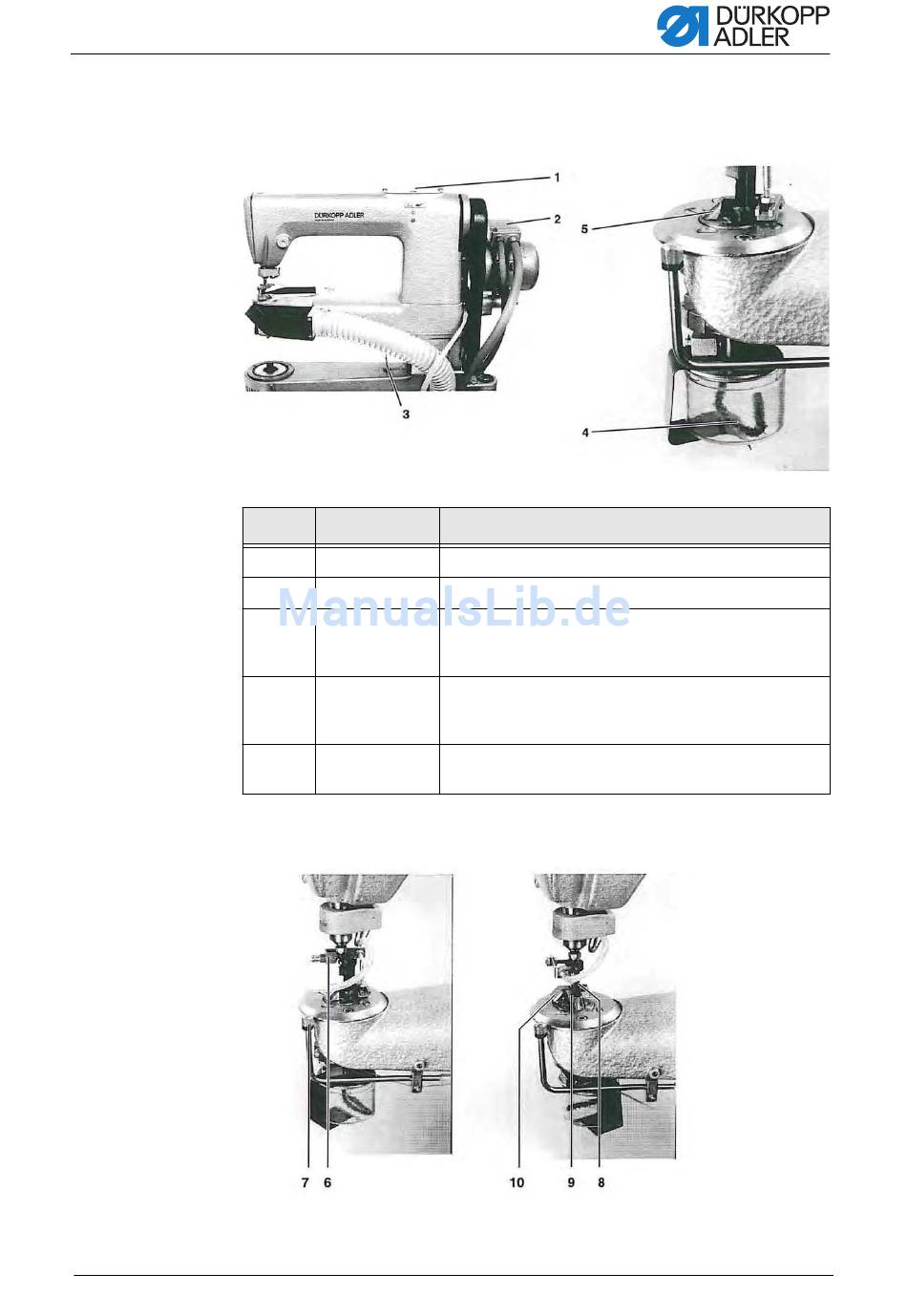

4.2 Elemente am Beschneidkopf
Abb. 3: Beschneidkopf
Nummer Benennung
1
2
3
4
5
Abb. 4: Beschneidkopf
Betriebsanleitung 971 Version 00.0 - 03/2014
Funktion
Öltopf
Alle beweglichen Teile im Kopf schmieren.
Motor
Antrieb des Beschneiders und der Magnetrolle.
Gewicht
Gleitstück 5 des Scherkopfes seitlich gegen die
Nähgutauflage drücken, damit die Messer immer parallel
zur Nahtkontur stehen.
Ölbehälter
Obermesserträger und den Drehkörper mit Öl versorgen.
Der Behälter muss immer mit Öl gefüllt sein. Im Bedarfsfall
Öl der Sorte DA-10 nachfüllen.
Gleitstück
Mit dem Gleitstück wird dieParallelität vom Messer zur
Nahtkontur eingestellt.
17
