6

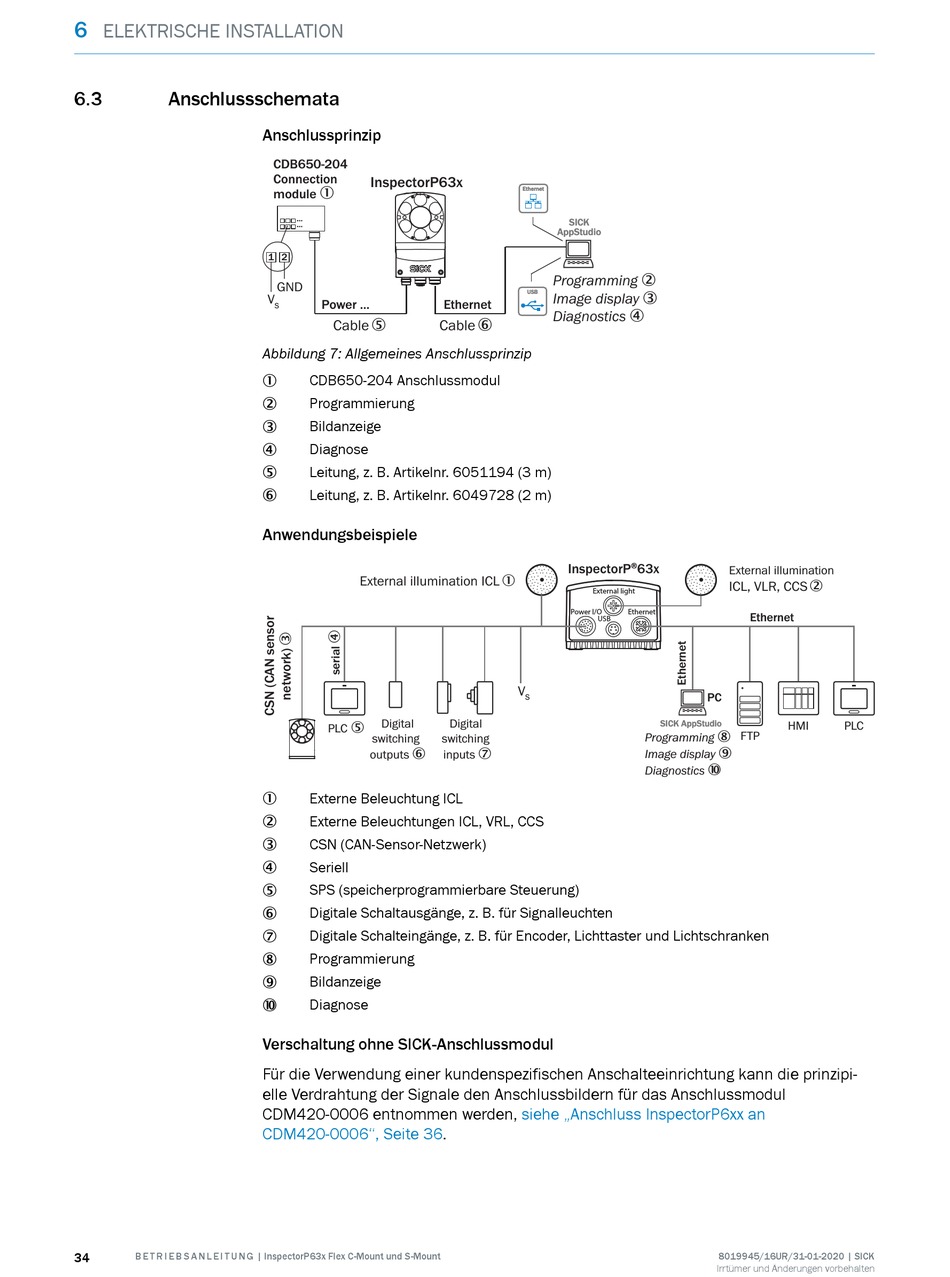

ELEKTRISCHE INSTALLATION
6.3
Anschlussschemata
34
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
Anschlussprinzip
CDB650-204
Connection
InspectorP63x
1
module
...
...
1 2
GND
V
Power ...
S
Cable 5
Cable 6
Abbildung 7: Allgemeines Anschlussprinzip
CDB650-204 Anschlussmodul
1
Programmierung
2
Bildanzeige
3
Diagnose
4
Leitung, z. B. Artikelnr. 6051194 (3 m)
5
Leitung, z. B. Artikelnr. 6049728 (2 m)
6
Anwendungsbeispiele
External illumination ICL 1
Digital
5
PLC
switching
6
outputs
Externe Beleuchtung ICL
1
Externe Beleuchtungen ICL, VRL, CCS
2
CSN (CAN-Sensor-Netzwerk)
3
Seriell
4
SPS (speicherprogrammierbare Steuerung)
5
Digitale Schaltausgänge, z. B. für Signalleuchten
6
Digitale Schalteingänge, z. B. für Encoder, Lichttaster und Lichtschranken
7
Programmierung
8
Bildanzeige
9
Diagnose
ß
Verschaltung ohne SICK-Anschlussmodul
Für die Verwendung einer kundenspezifischen Anschalteeinrichtung kann die prinzipi‐
elle Verdrahtung der Signale den Anschlussbildern für das Anschlussmodul
CDM420-0006 entnommen werden,
CDM420-0006", Seite
36.
Ethernet
Ethernet
SICK
SICK
AppStudio
AppStudio
Programming 2
USB
USB
Image display 3
Ethernet
Diagnostics 4
InspectorP
External light
Power I/O
USB
V
S
Digital
switching
7
inputs
siehe „Anschluss InspectorP6xx an
®
63x
External illumination
ICL, VLR, CCS 2
Ethernet
Ethernet
PC
SICK AppStudio
SICK AppStudio
HMI
8
FTP
Programming
9
Image display
ß
Diagnostics
8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
