Brennertaster 1
Gasventil
Schweißstrom
22
Manuelles Pulsen:
Wird bei der WIG 2-Takt-Funktion während der Stromabsenkzeit der
Brennertaster 1 gedrückt, so springt der Schweißstrom sofort auf den beim
Schweißen verwendeten Wert. Je nachdem, zu welchem Zeitpunkt während der
Absenkzeit der Brennertaster gedrückt wird, kann die mittlere Energie direkt und
stufenlos gewählt werden.

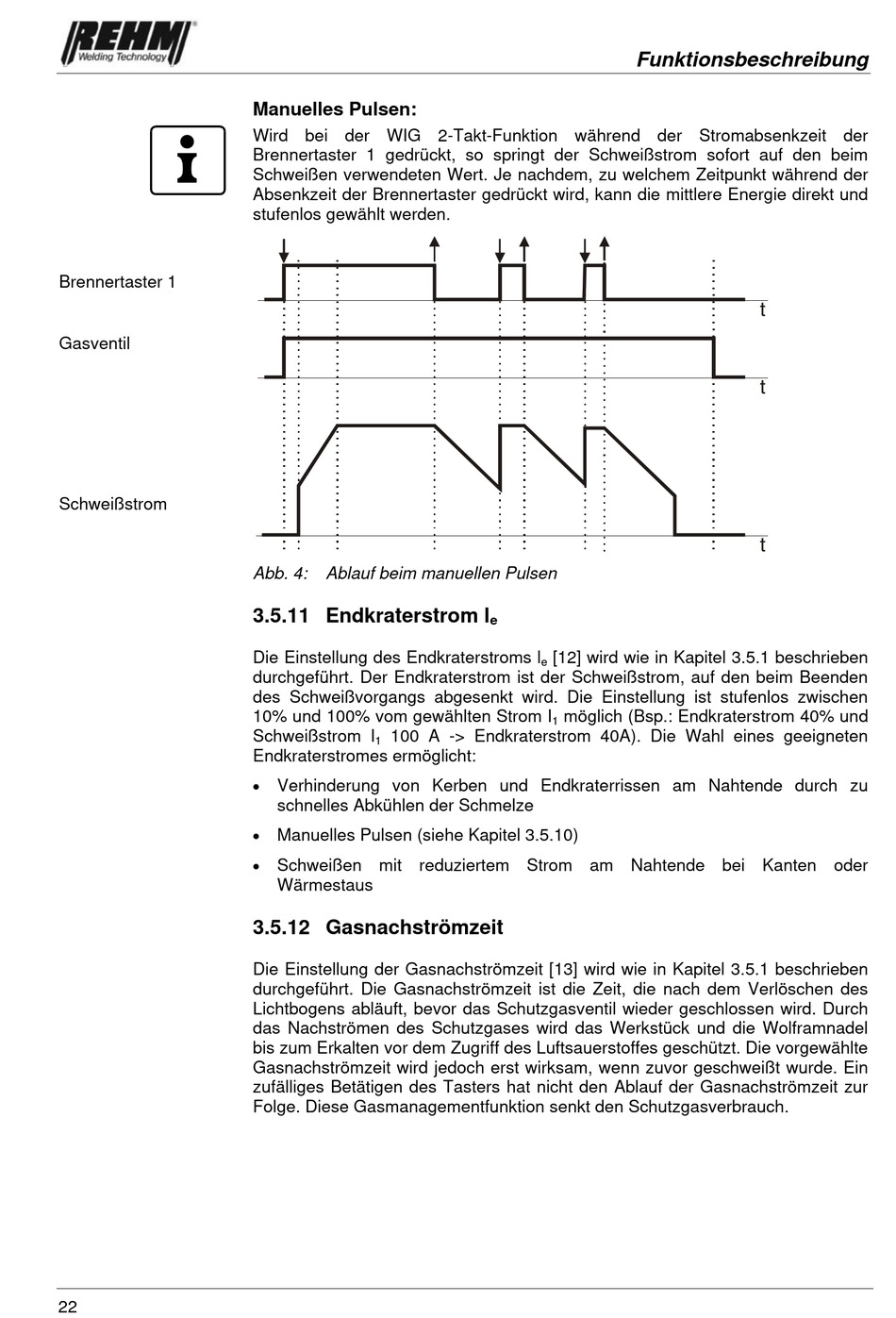

Abb. 4: Ablauf beim manuellen Pulsen

3.5.11 Endkraterstrom l

Die Einstellung des Endkraterstroms l
durchgeführt. Der Endkraterstrom ist der Schweißstrom, auf den beim Beenden
des Schweißvorgangs abgesenkt wird. Die Einstellung ist stufenlos zwischen
10% und 100% vom gewählten Strom I
Schweißstrom I 100 A -> Endkraterstrom 40A). Die Wahl eines geeigneten
1
Endkraterstromes ermöglicht:
 Verhinderung von Kerben und Endkraterrissen am Nahtende durch zu
schnelles Abkühlen der Schmelze
 Manuelles Pulsen (siehe Kapitel 3.5.10)
Schweißen mit reduziertem Strom am Nahtende bei Kanten oder

Wärmestaus
3.5.12 Gasnachströmzeit
Die Einstellung der Gasnachströmzeit [13] wird wie in Kapitel 3.5.1 beschrieben
durchgeführt. Die Gasnachströmzeit ist die Zeit, die nach dem Verlöschen des
Lichtbogens abläuft, bevor das Schutzgasventil wieder geschlossen wird. Durch
das Nachströmen des Schutzgases wird das Werkstück und die Wolframnadel
bis zum Erkalten vor dem Zugriff des Luftsauerstoffes geschützt. Die vorgewählte
Gasnachströmzeit wird jedoch erst wirksam, wenn zuvor geschweißt wurde. Ein
zufälliges Betätigen des Tasters hat nicht den Ablauf der Gasnachströmzeit zur
Folge. Diese Gasmanagementfunktion senkt den Schutzgasverbrauch.
Funktionsbeschreibung
e
[12] wird wie in Kapitel 3.5.1 beschrieben
e
möglich (Bsp.: Endkraterstrom 40% und
1
t
t
t
