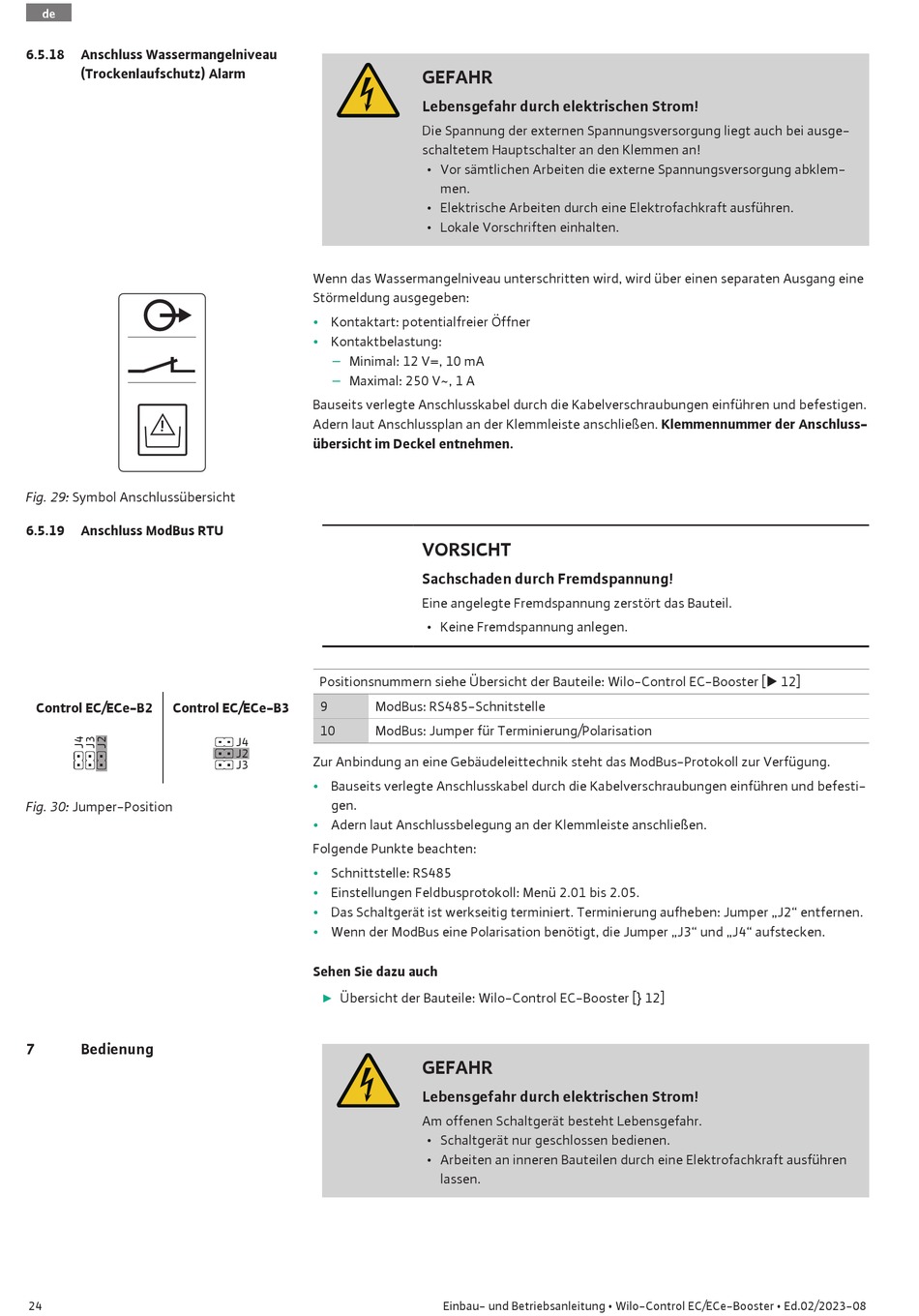

6.5.18 Anschluss Wassermangelniveau
(Trockenlaufschutz) Alarm
!
Fig. 29: Symbol Anschlussübersicht
6.5.19

Anschluss ModBus RTU

Control EC/ECe-B2 Control EC/ECe-B3
Fig. 30: Jumper-Position
7

Bedienung

24
Wenn das Wassermangelniveau unterschritten wird, wird über einen separaten Ausgang eine
Störmeldung ausgegeben:
• Kontaktart: potentialfreier Öffner
• Kontaktbelastung:
–
Minimal: 12 V=, 10 mA
–
Maximal: 250 V~, 1 A
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer der Anschluss-
übersicht im Deckel entnehmen.
Positionsnummern siehe Übersicht der Bauteile: Wilo-Control EC-Booster [" 12]
9 ModBus: RS485-Schnitstelle
10 ModBus: Jumper für Terminierung/Polarisation
J4
J2
J3
Zur Anbindung an eine Gebäudeleittechnik steht das ModBus-Protokoll zur Verfügung.
• Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befesti-
gen.
• Adern laut Anschlussbelegung an der Klemmleiste anschließen.
Folgende Punkte beachten:
• Schnittstelle: RS485
• Einstellungen Feldbusprotokoll: Menü 2.01 bis 2.05.
• Das Schaltgerät ist werkseitig terminiert. Terminierung aufheben: Jumper „J2" entfernen.
• Wenn der ModBus eine Polarisation benötigt, die Jumper „J3" und „J4" aufstecken.
Sehen Sie dazu auch
▶ Übersicht der Bauteile: Wilo-Control EC-Booster [} 12]
GEFAHR
Lebensgefahr durch elektrischen Strom!
Die Spannung der externen Spannungsversorgung liegt auch bei ausge-
schaltetem Hauptschalter an den Klemmen an!
• Vor sämtlichen Arbeiten die externe Spannungsversorgung abklem-
men.
• Elektrische Arbeiten durch eine Elektrofachkraft ausführen.
• Lokale Vorschriften einhalten.
VORSICHT
Sachschaden durch Fremdspannung!
Eine angelegte Fremdspannung zerstört das Bauteil.
• Keine Fremdspannung anlegen.
GEFAHR
Lebensgefahr durch elektrischen Strom!
Am offenen Schaltgerät besteht Lebensgefahr.
• Schaltgerät nur geschlossen bedienen.
• Arbeiten an inneren Bauteilen durch eine Elektrofachkraft ausführen
lassen.
