de

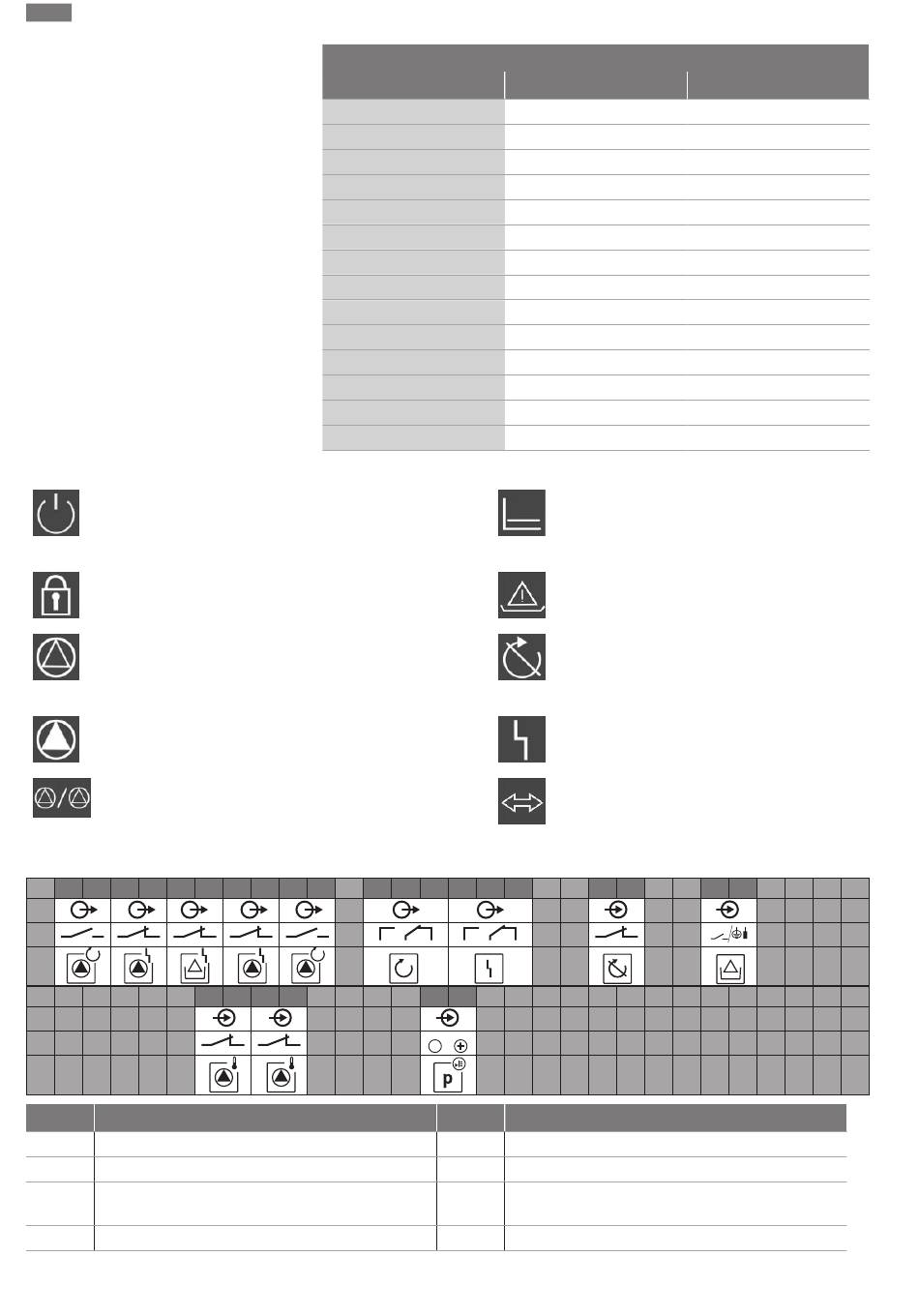

13.2 Übersicht der Symbole
Stand-by:
Symbol leuchtet: Das Schaltgerät ist eingeschaltet
und betriebsbereit.
Symbol blinkt: Nachlaufzeit von Pumpe 1 aktiv
Werteingabe nicht möglich:
1. Eingabe gesperrt
2. Das aufgerufene Menü ist nur eine Wertanzeige.
Pumpen betriebsbereit/deaktiviert:
Symbol leuchtet: Pumpe ist verfügbar und be-
triebsbereit.
Symbol blinkt: Pumpe ist deaktiviert.
Pumpen arbeiten/Störung:
Symbol leuchtet: Pumpe ist in Betrieb.
Symbol blinkt: Störung der Pumpe
Eine Pumpe wurde als Reservepumpe festgelegt.
13.3 Übersicht Klemmenpläne
1 2 3 4 5 6
!
1 1
31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
Klemme Funktion
2/3 Ausgang: Einzelbetriebsmeldung Pumpe 1
4/5 Ausgang: Einzelstörmeldung Pumpe 1
Ausgang: Wassermangelniveau (Trockenlaufschutz)
6/7
Alarm
8/9 Ausgang: Einzelstörmeldung Pumpe 2
50
3~400 V, 2-polig, Direktanlauf
Leistung in kW
2,2
2,2
2,2
2,2
3,0
3,0
3,0
3,0
4,0
4,0
4,0
5,5
5,5
5,5
Klemmenpläne Wilo-Control EC-B2...
7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
2 2
1 2
Systemimpedanz in Ohm
0,257
0,212
0,186
0,167
0,204
0,148
0,122
0,107
0,130
0,094
0,077
0,115
0,083
0,069
Regelungsart: Konstantdruckregelung (p-c)
Wassermangelüberwachung (Trockenlaufschutz)
aktiv
Eingang „Extern OFF" aktiv: Alle Pumpen abge-
schaltet
Es gibt mindestens eine aktuelle (nicht quittierte)
Fehlermeldung.
Das Gerät kommuniziert mit einem Feldbussys-
tem.
4-20 mA
In
Klemme Funktion
16/17/18 Ausgang: Sammelstörmeldung
21/22 Eingang: Extern OFF
25/26 Eingang: Wassermangelniveau (Trockenlaufschutz)
37/38 Eingang: Thermische Wicklungsüberwachung Pumpe 1
Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
Schaltungen/h
12
18
24
30
6
12
18
24
6
12
18
6
12
18
!
