8.3.6 Menü 3: Pumpen freigeben

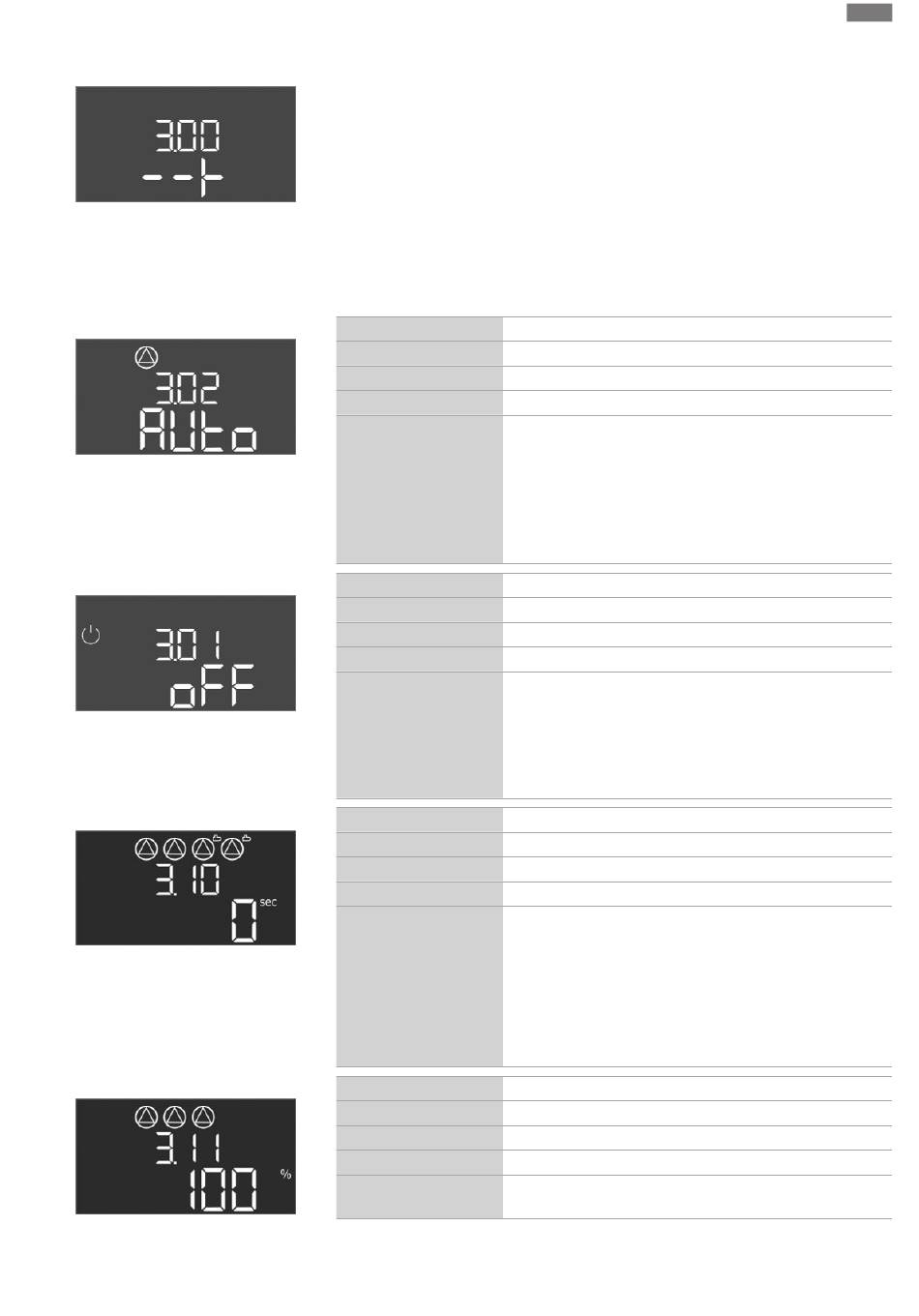

Fig. 77: Menü 3.02
Fig. 78: Menü 3.01
Fig. 79: Menü 3.10
Fig. 80: Menü 3.11
Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
Für den Betrieb der Anlage die Betriebsart für jede Pumpe festgelegen und Pumpen freigege-
ben:
• Werkseitig ist für jede Pumpe die Betriebsart „auto" eingestellt.
• Mit Freigabe der Pumpen im Menü 3.01 startet der Automatikbetrieb.
Erforderliche Einstellungen für die Erstkonfiguration
Während der Erstkonfiguration die folgenden Arbeiten durchführen:
• Drehrichtungskontrolle der Pumpen
• Motorstromüberwachung exakt einstellen (nur „Control EC-Booster")
Um diese Arbeiten durchführen zu können, die folgenden Einstellungen vornehmen:
• Pumpen abschalten: Menü 3.02 bis 3.04 auf „off" stellen.
• Pumpen freigeben: Menü 3.01 auf „on" stellen.
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Erklärung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Erklärung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Erklärung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Erklärung
3.02 ... 3.04
Betriebsart Pumpe 1 ... Pumpe 3
off, Hand, Auto
Auto
• off = Pumpe abgeschaltet
• Hand = manueller Betrieb der Pumpe. Betriebsdauer und Be-
triebsdrehzahl werden im Menü 3.10 und 3.11 festgelegt.
• Auto = automatischer Betrieb der Pumpe in Abhängigkeit
der Drucksteuerung
HINWEIS! Für die Erstkonfiguration den Wert auf „off" än-
dern!
3.01
Pumpen freigeben
on, off
off
• off = Pumpen sind gesperrt und können nicht gestartet
werden.
HINWEIS! Manueller Betrieb oder Zwangseinschaltung
sind ebenfalls nicht möglich!
• on = Pumpen werden je nach eingestellter Betriebsart ein-/
ausgeschaltet
3.10
Laufzeit der Pumpen im manuellen Betrieb
0 ... 999 s
0 s
0 s: Die Pumpe läuft im Handmodus, solange der Knopf ge-
drückt ist und schaltet danach auf den vorigen Modus zurück.
1 ... 998 s: Die Pumpe läuft für die angegebene Zeit im Hand-
modus.
999 s: Die Pumpe läuft im Handmodus, bis der Modus wieder
geändert wird.
Die entsprechende Drehzahl wird im Menü 3.11 eingestellt.
3.11
Betriebsdrehzahl der Pumpen bei manuellem Betrieb
0 ... 100 %
100 %
Im manuellen Betrieb laufen die Pumpen mit der eingestellten
Drehzahl.
