Elektrischer Anschluss

6.5.1 Übersicht der Bauteile: Wilo-Con-
trol EC-Booster
7
8
Current Pump1 Current Pump2
10
1 3 5 13 A1 1 3 5
9
5
L1 L2 L3 NO L1 L2 L3 NO
T1 T2 T3 T1 T2 T3
GND A(+) B(-)
2 4 6 14 A2 2 4 6
GND LO HI
4
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
Fig. 2: Control EC-B 1 .../EC-B 2 ...
12
• Strom und Spannung des Netzanschlusses müssen den Angaben auf dem Typenschild
entsprechen.
• Netzseitige Absicherung gemäß den lokalen Richtlinien ausführen.
• Wenn Leitungsschutzschalter verwendet werden, die Schaltcharakteristik entsprechend
der angeschlossenen Pumpe wählen.
• Wenn Fehlerstrom-Schutzschalter (RCD, Typ A, sinusförmiger Strom, allstromsensitiv)
installiert werden, lokale Richtlinien einhalten.
• Anschlusskabel gemäß den lokalen Richtlinien verlegen.
• Während des Verlegens die Anschlusskabel nicht beschädigen.
• Schaltgerät und alle elektrischen Verbraucher erden.

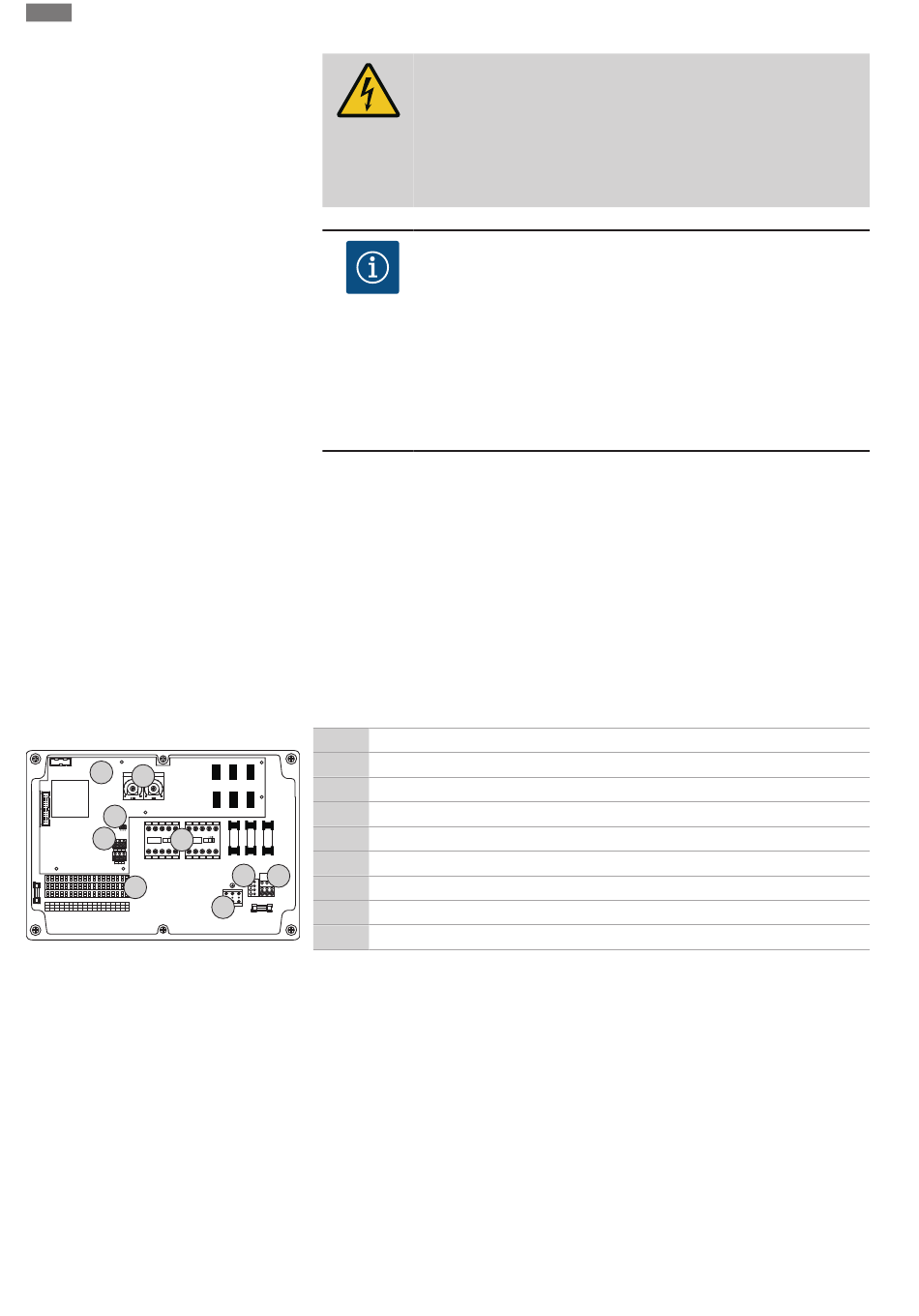

Übersicht Control EC-B 1 .../EC-B 2 ..., bis 12 A Nennstrom
1 Klemmleiste: Netzanschluss
2 Einstellung Netzspannung
3 Klemmleiste: Erde (PE)
4 Klemmleiste: Steuerung/Sensorik
13 A1
5 Schützkombinationen
F1 F2 F3
14 A2
7 Steuerplatine
2
1
8 Potentiometer für Motorstromüberwachung
3
9 ModBus RTU: RS485-Schnittstelle
10 ModBus RTU: Jumper für Terminierung/Polarisation
GEFAHR

Lebensgefahr durch elektrischen Strom!

Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zum Tod
durch Stromschlag!
• Elektrische Arbeiten durch eine Elektrofachkraft ausführen!
• Lokale Vorschriften einhalten!
HINWEIS
• In Abhängigkeit von der Systemimpedanz und den max. Schaltungen/
Stunde der angeschlossenen Verbraucher kann es zu Spannungs-
schwankungen und/oder -absenkungen kommen.
• Bei Verwendung von geschirmten Kabeln die Abschirmung einseitig
im Regelgerät auf der Erdungsschiene auflegen.
• Anschluss immer von einer Elektrofachkraft durchführen lassen.
• Einbau- und Betriebsanleitung der angeschlossenen Pumpen und Si-
gnalgeber beachten.
Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
