6.5.11 Anschluss Wassermangelniveau
(Trockenlaufschutz)
Fig. 21: Symbol Anschlussübersicht
!
A B

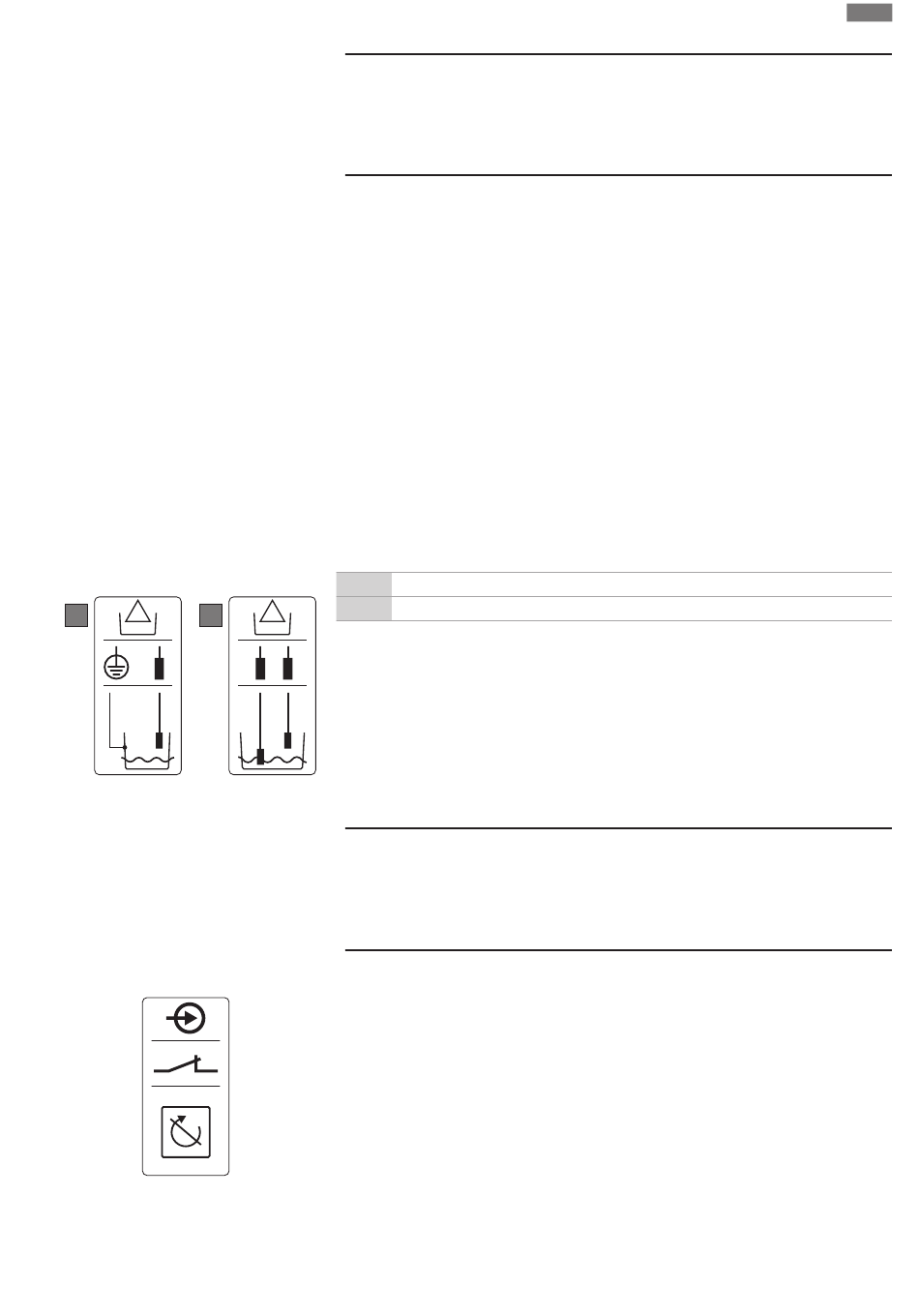

Fig. 22: Anschlussarten der Elektroden
6.5.12 Anschluss „Extern OFF": Fernab-
schaltung
Fig. 23: Symbol Anschlussübersicht
Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
Das Wassermangelniveau (Trockenlaufschutz) kann zusätzlich über einen Schwimmer- oder
Druckschalter sowie ein oder zwei Elektroden überwacht werden:
• Schwimmer-/Druckschalter
• Elektrode
–
Nur Control EC-B/ECe-B 1x ... und EC-B/ECe-B 2x ...
–
Der Anschluss ist verpolungssicher!
Der Eingang arbeitet als Öffner (NC):
• Schwimmerschalter/Druckschalter offen oder Elektrode ausgetaucht: min. Wasserstand
• Schwimmerschalter/Druckschalter geschlossen oder Elektrode eingetaucht: Wasserstand
ausreichend
Die Klemmen sind werkseitig mit einer Brücke bestückt.
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Brücke entfernen und Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmen-
nummer der Anschlussübersicht im Deckel entnehmen.
Verwendung von Elektroden
Wenn für die Niveauerfassung Elektroden verwendet werden, kann der Anschluss auf folgen-
de Arten erfolgen:
A 1x Elektrode mit Bezugsmasse am Behälter
!
B 2x Elektroden mit Bezugsmasse über eine Elektrode
Über einen separaten Schalter kann eine Fernabschaltung aller Pumpen erfolgen:
• Kontakt geschlossen: Pumpen freigegeben
• Kontakt offen: Alle Pumpen aus - Im Display erscheint das „Extern OFF"-Symbol.
Die Klemmen sind werkseitig mit einer Brücke belegt.
HINWEIS! Die Fernabschaltung hat Vorrang. Alle Pumpen werden unabhängig vom aktuel-
len Druckistwert abgeschaltet. Es ist kein Handbetrieb der Pumpen möglich!
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Brücke entfernen und Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmen-
nummer der Anschlussübersicht im Deckel entnehmen.
VORSICHT
Sachschaden durch Fremdspannung!
Eine angelegte Fremdspannung zerstört das Bauteil.
• Keine Fremdspannung anlegen.
VORSICHT
Sachschaden durch Fremdspannung!
Eine angelegte Fremdspannung zerstört das Bauteil.
• Keine Fremdspannung anlegen.
