Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 36

de

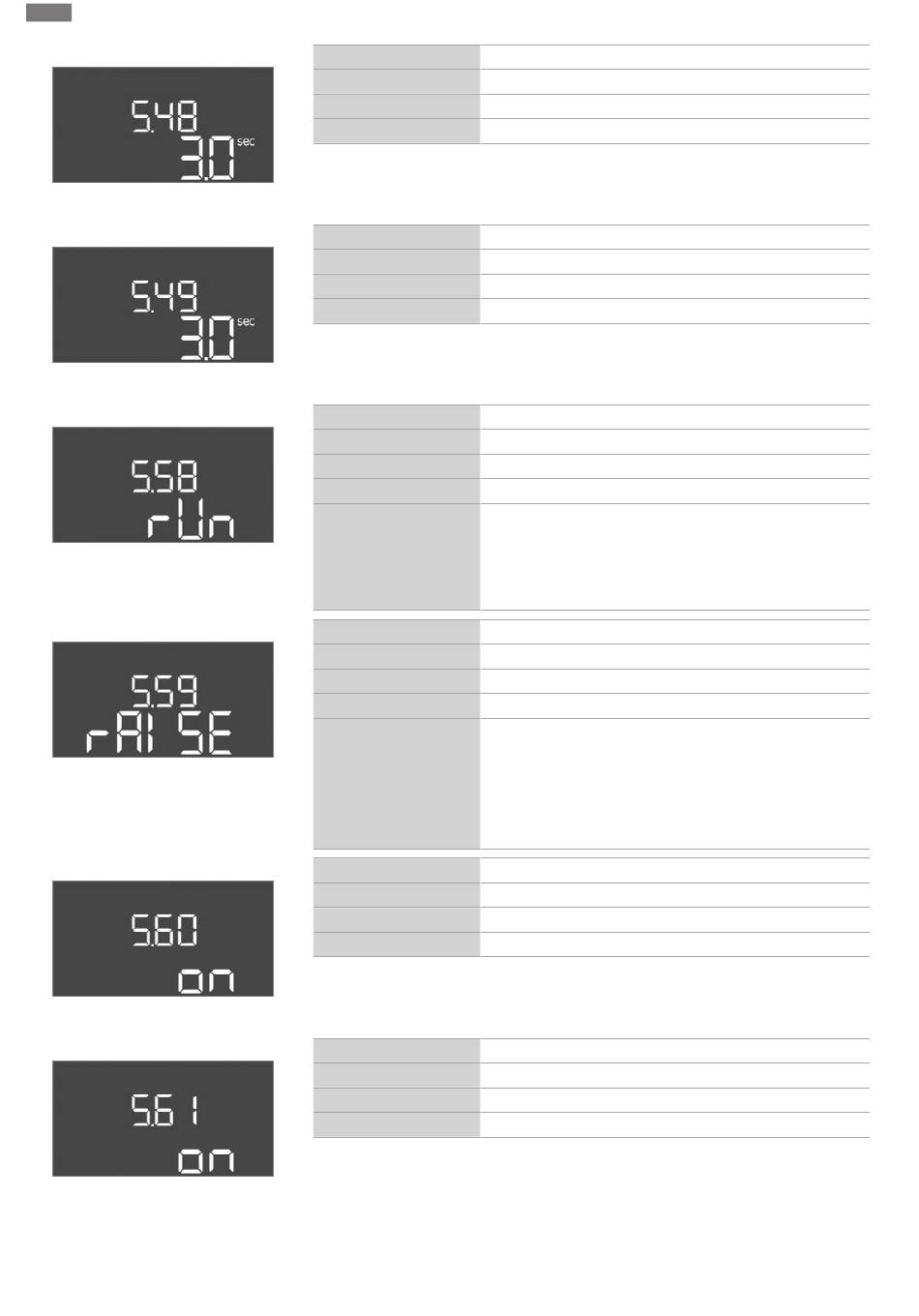

Fig. 52: Menü 5.48
Fig. 53: Menü 5.49
Fig. 54: Menü 5.58
Fig. 55: Menü 5.59
Fig. 56: Menü 5.60
Fig. 57: Menü 5.61
36
Menü-Nr. 5.48
Beschreibung Anfahrrampe Frequenzumrichter
Wertebereich 0 ... 10 s
Werkseinstellung 3 s
Menü-Nr. 5.49
Beschreibung Bremsrampe Frequenzumrichter
Wertebereich 0 ... 10 s
Werkseinstellung 3 s
Menü-Nr. 5.58
Beschreibung Funktion Sammelbetriebsmeldung (SBM)
Wertebereich on, run
Werkseinstellung run
Erklärung Über den separaten Ausgang kann eine Betriebsmeldung für
das Schaltgerät oder die angeschlossenen Pumpen erfolgen:
•
•
Menü-Nr. 5.59
Beschreibung Funktion Sammelstörmeldung (SSM)
Wertebereich fall, raise
Werkseinstellung raise
Erklärung Im Fehlerfall kann über den separaten Ausgang eine allgemeine
Störmeldung erfolgen:
•
•
Menü-Nr. 5.60
Beschreibung Zyklischer Pumpentausch
Wertebereich on, off
Werkseinstellung on
Menü-Nr. 5.61
Beschreibung Nullmengentest
Wertebereich on, off
Werkseinstellung on
Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
„on": Schaltgerät betriebsbereit
„run": Mindestens eine Pumpe läuft.
„fall": Das Relais fällt ab.
Diese Funktion kann zur Überwachung der Netzspannungs-
versorgung genutzt werden.
„raise": Das Relais zieht an.
