7.2 Menüsteuerung

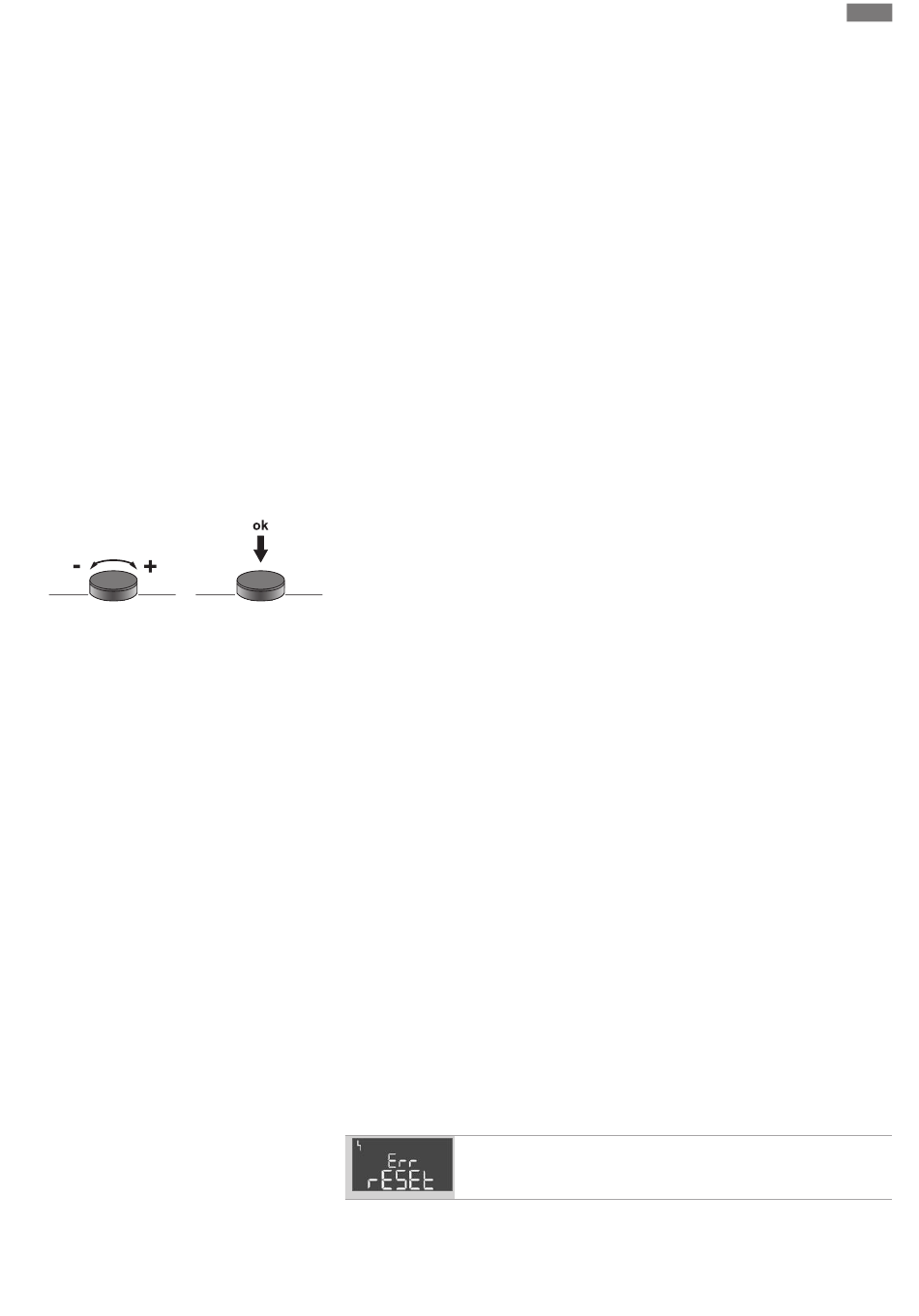

Fig. 33: Funktion des Bedienknopfs
7.3 Menüart: Hauptmenü oder Easy
Actions-Menü
7.4 Menü aufrufen
7.5 Schnellzugriff „Easy Actions"
Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
Wenn der Druck unter den Schwellenwert der Überdruckerkennung fällt, wird der Alarm
nach kurzer Verzögerung automatisch zurückgesetzt.
Minimaldrucküberwachung
Die Minimaldrucküberwachung ist werkseitig deaktiviert (Menü 5.18, Werkseinstellung:
0 bar). Sobald eine Pumpe läuft, ist die Minimaldrucküberwachung aktiv. HINWEIS! Um die
Minimaldrucküberwachung zu deaktivieren, den Wert im Menü 5.18 auf „0 bar" einstel-
len.
Unter folgenden Voraussetzungen wird ein Alarm ausgelöst:
• Der Systemdruck sinkt unter den Schwellenwert der Unterdruckerkennung (Menü 5.18,
Werkseinstellung: 0 bar).
• Die Verzögerungszeit für die Über- und Unterdruckerkennung ist abgelaufen (Menü
5.74, Werkseinstellung: 5 s).
Bei der Unterdrucküberwachung kann die Reaktion des Systems eingestellt werden (Menü
5.73):
• Das System arbeitet normal weiter (Werkseinstellung). Der Fehlercode wird im LC-Dis-
play angezeigt. Der Alarm wird automatisch bei Überschreitung der Druckschwelle mit
kurzer Verzögerung quittiert.
• Das System löst einen Alarm aus und alle Pumpen werden abgeschaltet. Der Fehlercode
wird im LC-Display angezeigt und die rote LED leuchtet. Der Ausgang für die Sammel-
störmeldung (SSM) wird aktiviert. Der Alarm muss manuell quittiert werden.
Die Steuerung des Menüs erfolgt über den Bedienknopf:
• Drehen: Menüauswahl oder Werte einstellen.
• Drücken: Menüebene wechseln, Fehlernummer oder Wert bestätigen.
Es gibt zwei unterschiedliche Menüs:
• Hauptmenü: Zugriff auf alle Einstellungen für eine vollständige Konfiguration.
• Easy Actions-Menü: Schnellzugriff auf bestimmte Funktionen.
Folgende Punkte bei der Verwendung des Easy Actions-Menü beachten:
–
Das Easy Actions-Menü bietet nur Zugriff auf ausgewählte Funktionen. Eine kom-
plette Konfiguration ist damit nicht möglich.
–
Um das Easy Actions-Menü zu verwenden, eine Erstkonfiguration durchführen.
–
Das Easy Actions-Menü ist werkseitig eingeschaltet. Das Easy Actions-Menü kann im
Menü 7.06 deaktiviert werden.
Hauptmenü aufrufen
1. Bedienknopf 3 s drücken.
▶ Menüpunkt 1.00 erscheint.
Easy Actions-Menü aufrufen
1. Bedienknopf um 180° drehen.
⇒ Funktion „Zurücksetzen von Fehlermeldungen" oder „Manueller Betrieb Pumpe 1"
erscheint
2. Bedienknopf um weitere 180° drehen.
▶ Die weiteren Funktionen werden angezeigt. Am Ende erscheint der Hauptbild-
schirm.
Die folgenden Funktionen können über das Easy Actions-Menü aufgerufen werden:
Zurücksetzen der aktuellen Fehlermeldung
HINWEIS! Menüpunkt wird nur angezeigt, wenn Fehlermeldungen
vorliegen!
