6.5.6.1 Pumpe(n) anschließen
1
3
5
13 A1
L1
L2
L3 NO
5
T1
T2
T3
2
4
6
14 A2
L1 L2 L3
M
3~
L
N
M
1~

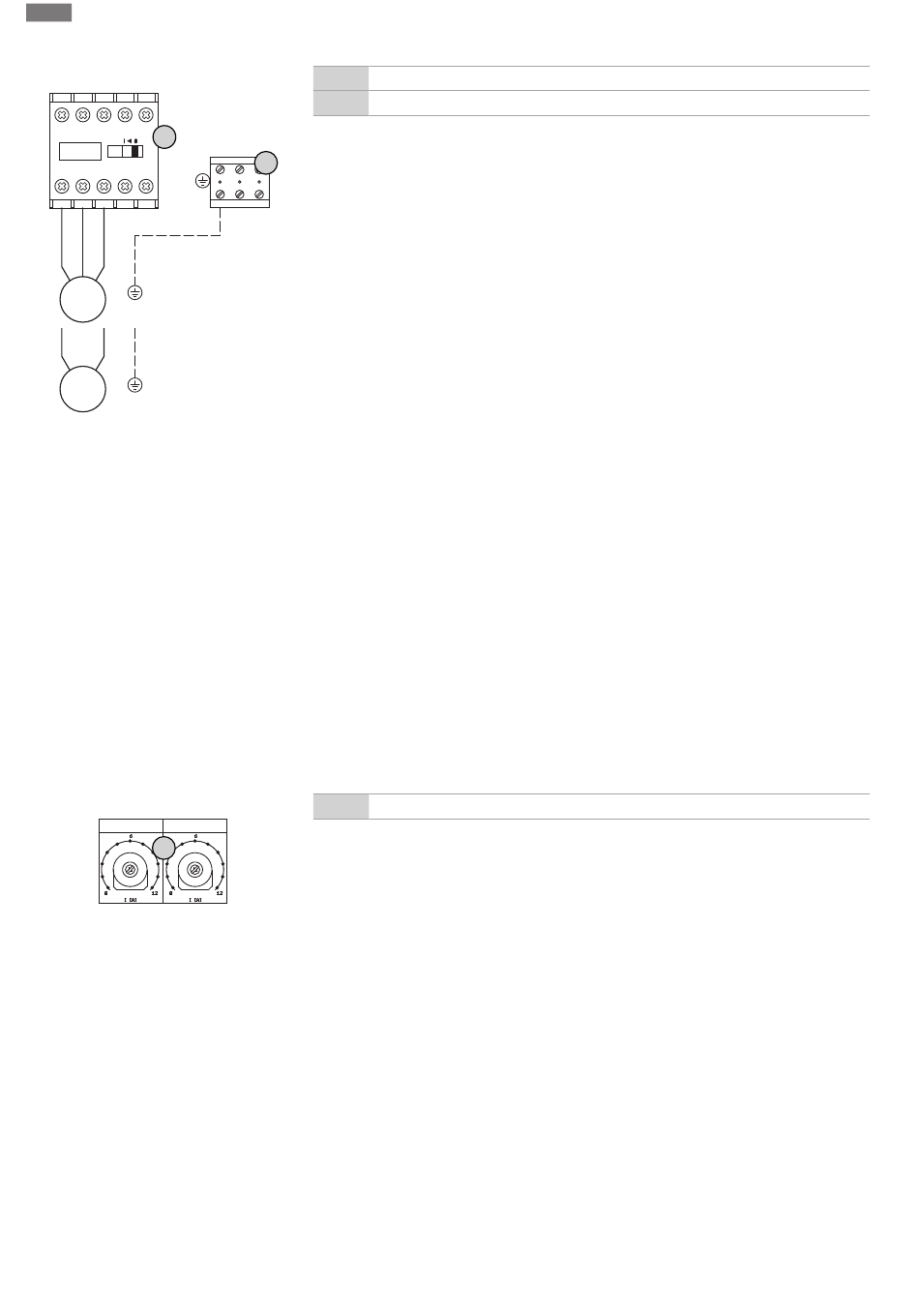

Fig. 13: Pumpenanschluss
6.5.6.2 Motorstromüberwachung einstel-
len
Current Pump 1 Current Pump 2
8
Fig. 14: Motornennstrom am Potentiometer
einstellen
18
3
Klemmleiste: Erde (PE)
5
Schütz
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
3
Adern laut Anschlussplan am Schütz anschließen.
HINWEIS! Nachdem alle Pumpen angeschlossen sind, Motorstromüberwachung einstellen!
Der minimale und maximale Motorstrom der angeschlossenen Pumpen wird überwacht:
•
Minimale Motorstromüberwachung
Der Wert ist fest im Schaltgerät hinterlegt: 300 mA oder 10 % des eingestellten Motor-
stroms.
HINWEIS! Die Überwachung kann über das Menü 5.69 deaktiviert werden.
•
Maximale Motorstromüberwachung
Wert im Schaltgerät einstellen.
HINWEIS! Die Überwachung kann nicht deaktiviert werden!
Die Überwachung des maximalen Motorstroms erfolgt hierbei auf zwei unterschiedliche Ar-
ten:
•
Bis 12 A Nennstrom der angeschlossenen Pumpen: elektronische Motorstromüberwa-
chung
•
Größer 12 A Nennstrom der angeschlossenen Pumpen: separate Motorschutzschalter
Motorstromüberwachung Wilo-Control EC-B ... für Pumpen bis 12 A Nennstrom
Nach dem Anschließen der Pumpen den Motornennstrom der Pumpe einstellen.
8
Potentiometer für Motorstromüberwachung
Mit einem Schraubendreher den Motornennstrom am jeweiligen Potentiometer einstellen.
HINWEIS! Die Einstellung „0" am Potentiometer führt zu einem Fehler beim Einschalten
der Pumpe!
Eine genaue Einstellung der Motorstromüberwachung kann während der Inbetriebnahme er-
folgen. Während der Inbetriebnahme kann der eingestellte und der aktuelle Motornennstrom
am Display angezeigt werden:
•
Aktuell eingestellter Wert der Motorstromüberwachung (Menü 4.25 ... 4.27)
•
Aktuell gemessener Betriebsstrom der Pumpe (Menü 4.29 ... 4.31)
