2.8

Pflichten des Betreibers

3

Einsatz/Verwendung

3.1 Bestimmungsgemäße Verwendung
3.2 Nichtbestimmungsgemäße Ver-
wendung
4

Produktbeschreibung

4.1

Aufbau

1
4
2
3

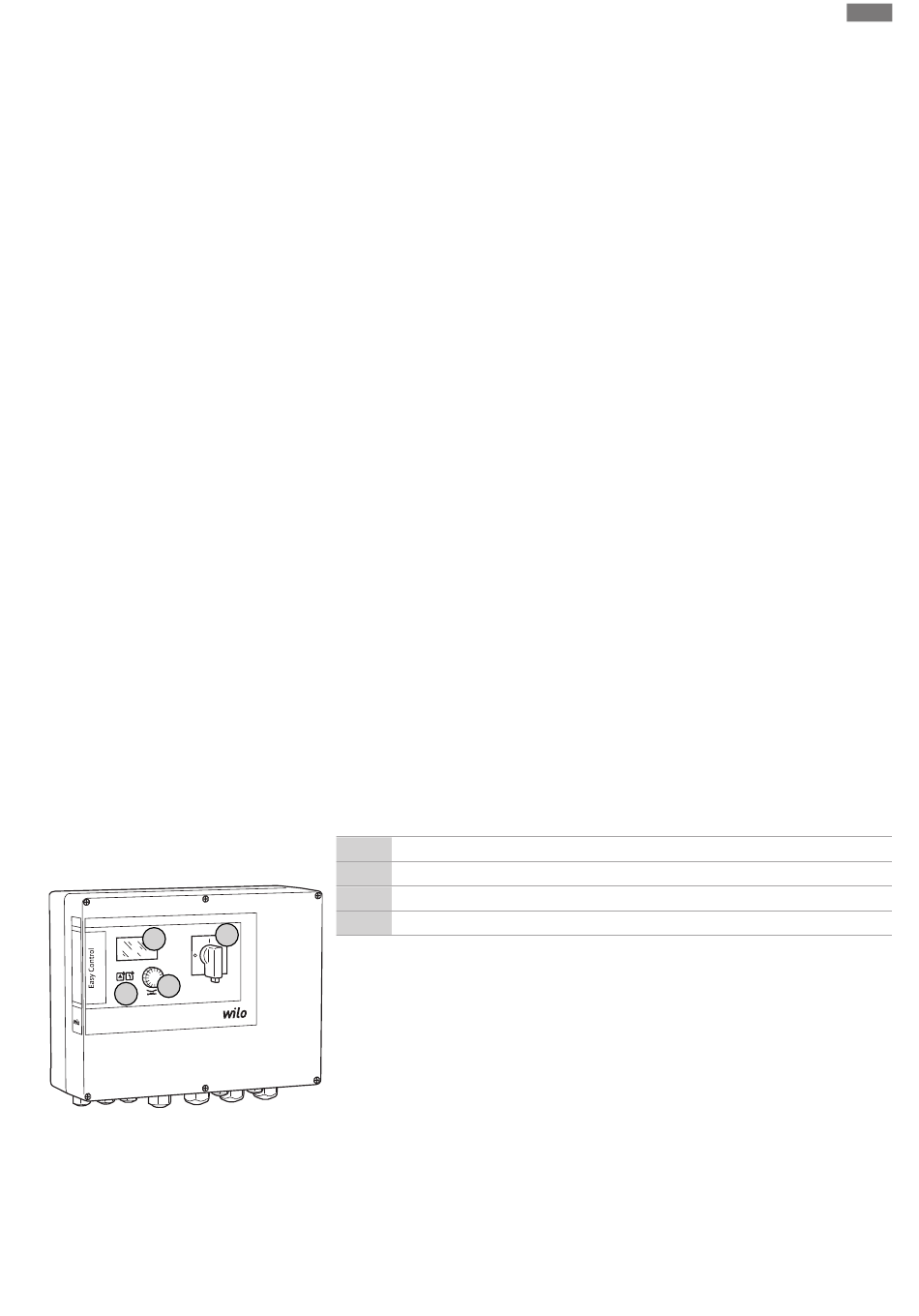

Fig. 1: Schaltgerätefront
4.2

Funktionsweise

Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
• Für Wartung und Reparatur dürfen nur Originalteile des Herstel-
lers verwendet werden. Die Verwendung von anderen als Origi-
nalteilen entbindet den Hersteller von jeglicher Haftung.
• Einbau- und Betriebsanleitung in der Sprache des Personals zur
Verfügung stellen.
• Benötigte Ausbildung des Personals für die angegebenen Ar-
beiten sicherstellen.
• Angebrachte Sicherheits- und Hinweisschilder am Produkt
dauerhaft lesbar halten.
• Personal über die Funktionsweise der Anlage unterrichten.
• Eine Gefährdung durch elektrischen Strom ausschließen.
• Für einen sicheren Arbeitsablauf die Arbeitseinteilung des Per-
sonals definieren.
Kindern und Personen unter 16 Jahren oder mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten ist der Um-
gang mit dem Produkt untersagt! Eine Fachkraft muss Personen
unter 18 Jahren beaufsichtigen!
Das Schaltgerät dient zur druckabhängigen Steuerung von bis zu drei Pumpen:
• Control EC-Booster: ungeregelte Pumpen mit Festdrehzahl
• Control ECe-Booster: elektronisch geregelte Pumpen mit variabler Drehzahl
Die Signalerfassung erfolgt über einen Drucksensor.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung dieser Anleitung. Jede
darüber hinausgehende Verwendung gilt als nichtbestimmungsgemäß.
• Installation innerhalb von Ex-Bereichen
• Überflutung des Schaltgeräts
1 Hauptschalter
2 Bedienknopf
3 LED-Anzeigen
4 LC-Display
Die Front des Schaltgeräts besteht aus den folgenden Hauptkomponenten:
• Hauptschalter zum Ein-/Ausschalten des Schaltgeräts
• Bedienknopf zur Menüauswahl und Parametereingabe
• LEDs zur Anzeige des aktuellen Betriebszustands
• LC-Display zur Anzeige der aktuellen Betriebsdaten und der einzelnen Menüpunkte
Die Lage der einzelnen Bedienelemente ist beim Kunststoff- und Metallgehäuse gleich.
Abhängig vom Istdruck in der Anlage werden die Pumpen einzeln automatisch zu- und ab-
geschaltet. Die Druckregelung erfolgt beim Control EC-Booster über einen Zweipunktreg-
ler, beim Control ECe-Booster über einen PID-Regler. Wenn das Trockenlaufniveau erreicht
