8.3.1
Parametereingabe freigeben
1
2
3
5
7

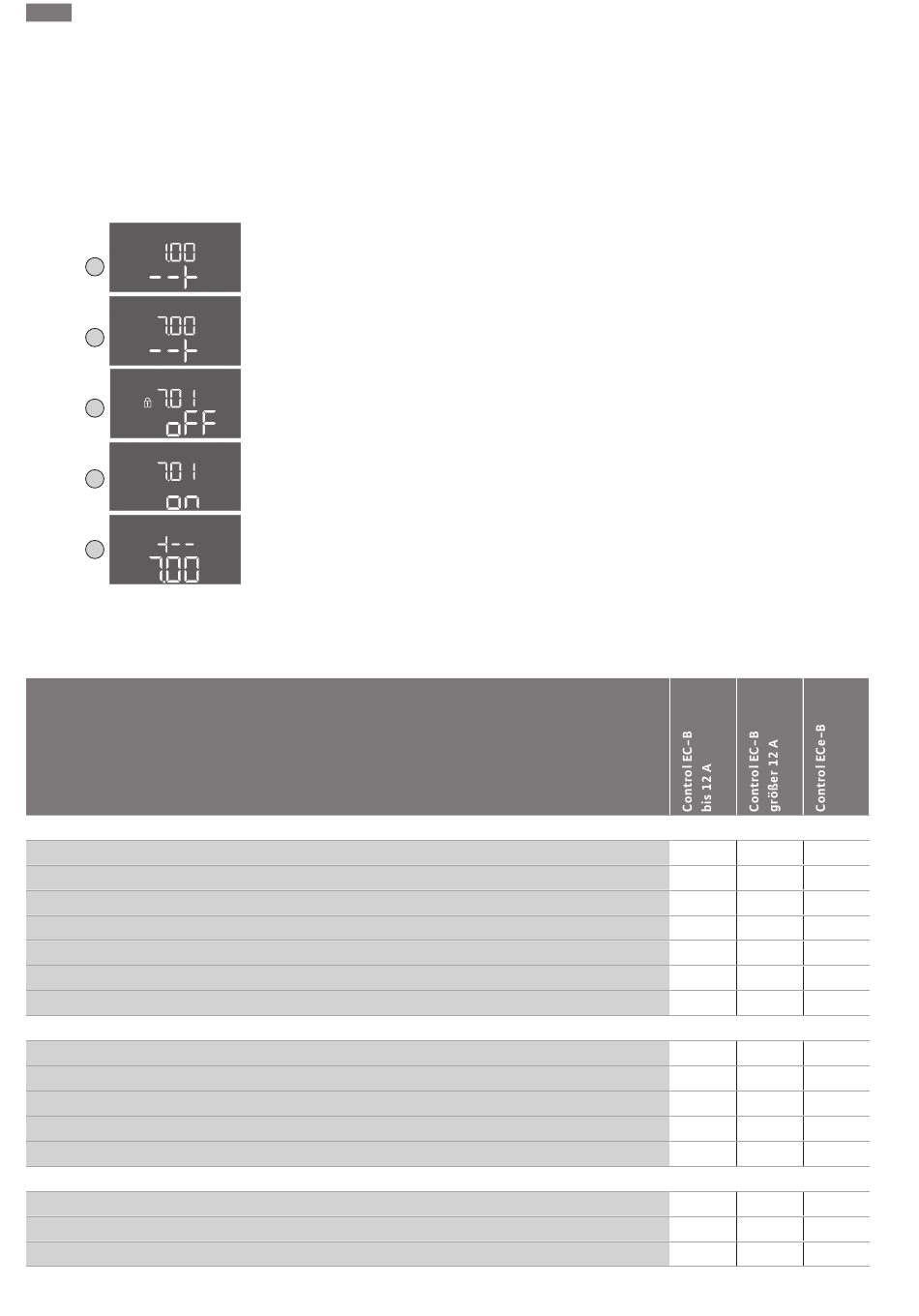

Fig. 35: Parametereingabe freigeben
8.3.2
Übersicht der verfügbaren Para-
meter
Parameter (Menüpunkt)
1.00 Ein- und Ausschaltwerte
1.01 Drucksollwert
1.04 Einschaltschwelle der Pumpe in % vom Drucksollwert
1.07 Ausschaltschwelle der Grundlastpumpe in % vom Drucksollwert
1.08 Ausschaltschwelle der Spitzenlastpumpen in % vom Drucksollwert
1.09 Ausschaltverzögerung Grundlastpumpe
1.10 Einschaltverzögerung Spitzenlastpumpe
1.11 Ausschaltverzögerung Spitzenlastpumpe
2.00 Feldbusanbindung ModBus RTU
2.01 ModBus RTU-Schnittstelle Ein/Aus
2.02 Baudrate
2.03 Slave-Adresse
2.04 Parität
2.05 Anzahl der Stop-Bits
3.00 Pumpen freigeben
3.01 Pumpen freigeben
3.02 Betriebsart Pumpe 1 ... Pumpe 3
3.10 Laufzeit der Pumpen im manuellen Betrieb
30
•
Das Menü passt sich automatisch anhand der Einstellungen an. Beispiel: Die Menüs
5.41 ... 5.43 sind nur sichtbar, wenn die Funktion „Pumpen-Kick (Menü 5.40) aktiviert
ist.
•
Die Menüstruktur ist für alle EC-Schaltgeräte (z. B. HVAC, Booster, Lift, Fire, ...) gültig.
Daher kann es zu Lücken in der Menüstruktur kommen.
Standardmäßig werden die Werte nur angezeigt. Um Werte zu ändern, die Parametereinga-
be im Menü 7.01 freigeben:
1.
Bedienknopf 3 s drücken.
⇒
Menü 1.00 erscheint
2.
Bedienknopf drehen, bis Menü 7 erscheint.
3.
Bedienknopf drücken.
⇒
Menü 7.01 erscheint.
4.
Bedienknopf drücken.
5.
Wert auf „on" ändern: Bedienknopf drehen.
6.
Wert speichern: Bedienknopf drücken.
⇒
Das Menü ist zum Ändern freigegeben.
7.
Bedienknopf drehen, bis das Ende von Menü 7 erscheint.
8.
Bedienknopf drücken.
⇒
Zurück zur Hauptmenüebene.
▶
Erstkonfiguration starten.
Die verfügbaren Parameter unterscheiden sich für die Schaltgeräte Control EC-B und Con-
trol ECe-B. In der folgenden Tabelle sind die Unterschiede dargestellt.
