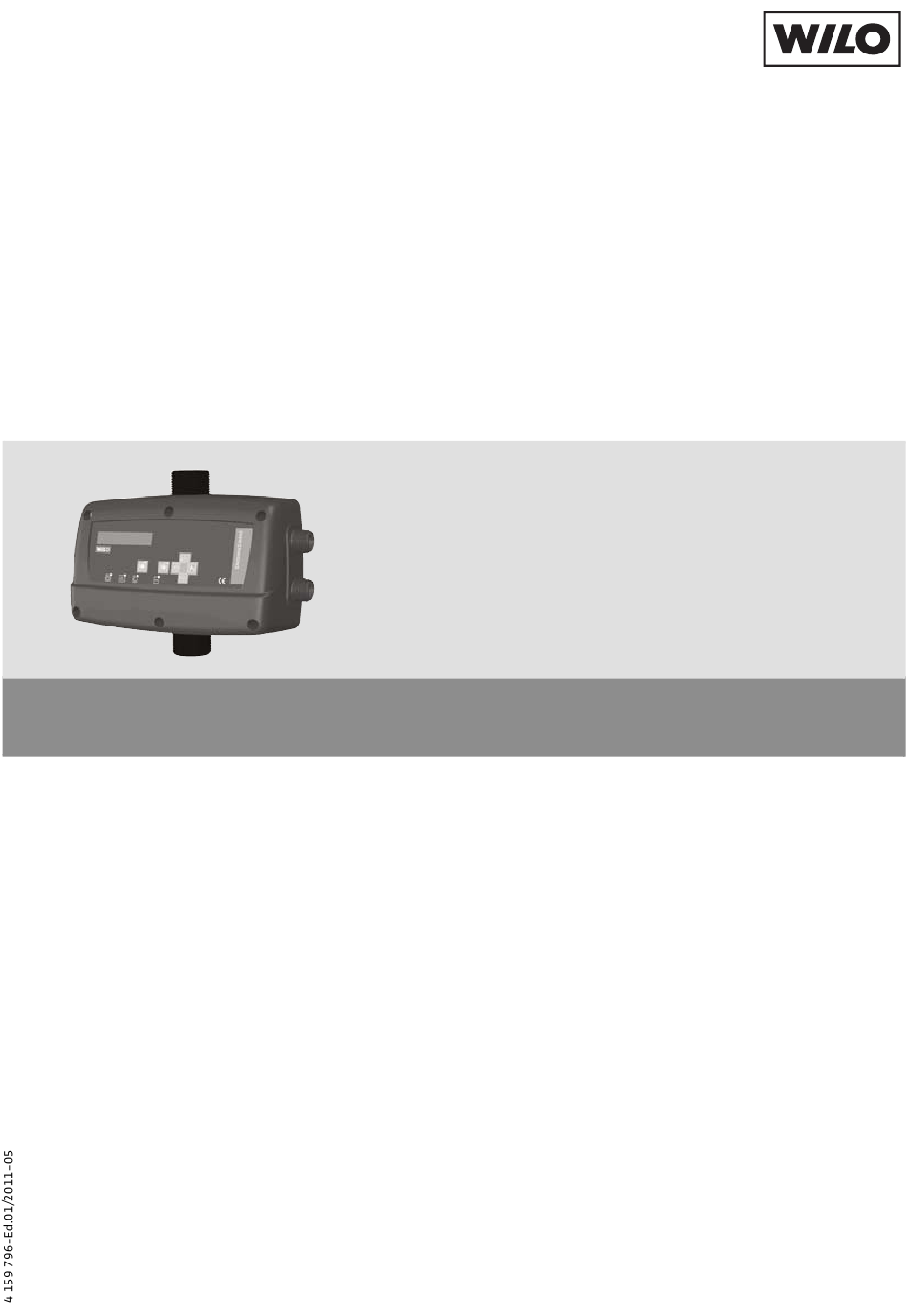

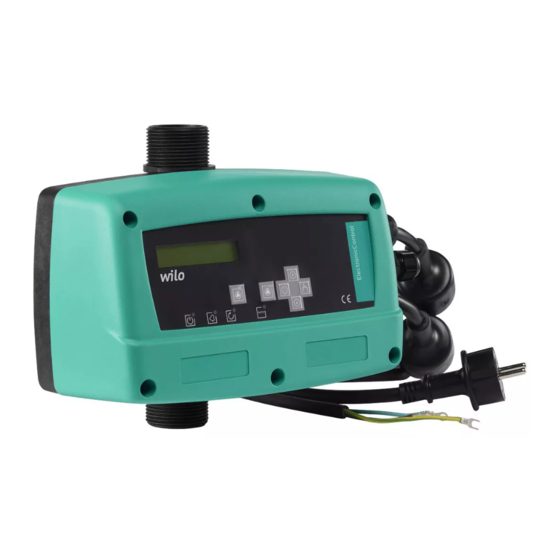

Wilo-ElectronicControl Einbau- und Betriebsanleitung Instrucciones de instalación y funcionamiento Installation and operating instructions Istruzioni di montaggio, uso e manutenzione Notice de montage et de mise en service Οδηγίες εγκατάστασης και λειτουργίας Inbouw- en bedieningsvoorschriften RUS Инструкция по монтажу и эксплуатации...
Gefahr durch elektrische Spannung HINWEIS: Signalwörter: GEFAHR! Akut gefährliche Situation. Nichtbeachtung führt zu Tod oder schwersten Verletzungen. WARNUNG! Der Benutzer kann (schwere) Verletzungen erleiden. 'Warnung' beinhaltet, dass (schwere) Personenschäden wahrscheinlich sind, wenn der Hinweis missachtet wird. Einbau- und Betriebsanleitung Wilo-ElectronicControl...
Studium der Betriebsanleitung ausreichend informiert hat. Die Arbeiten an dem Produkt/der Anlage dürfen nur im Stillstand durchgeführt werden. Die in der Einbau- und Betriebsanleitung beschriebene Vorgehens- weise zum Stillsetzen des Produktes/der Anlage muss unbedingt eingehalten werden. WILO SE 05/2011...
Maßnahmen mit dem Spediteur unter Einhaltung der jeweiligen Fristen in die Wege leiten! VORSICHT! Gefahr von Sachschäden! Falls das Wilo-ElectronicControl auf einer Pumpe installiert wird, die Einheit nicht am Wilo-ElectronicControl anheben oder bewegen. VORSICHT! Gefahr von Produktschäden! Falls das Produkt erst zu einem späteren Zeitpunkt installiert werden soll, muss es an einem trockenen und vor schädlichen Außeneinflüssen (wie...
• Einbau- und Betriebsanleitung 5.4 Zubehör 5.4.1 Notwendiges Zubehör • Membrandruckbehälter mit mindestens 2 l Gesamtvolumen, zur druckseitigen Installation hinter dem Wilo-ElectronicControl (Fig. 2, Pos. 4) • Rückflussverhinderer, zur saugseitigen Installation direkt vor dem Wilo-Elect- ronicControl (Fig. 2, Pos. 3) 5.4.2 Optionales Zubehör •...
Seite 9
Netzanschlussklemmen ElectronicControl Anschlussklemmen Motor Hauptsicherung des ElectronicControl ( I: 20 A, Typ: gG; U: 500 VAC; Abschaltleistung I1: 120 kA; Maß: 10 x 38 mm) Sicherung Motor ( I: 20 A, Typ: gG; U: 500 VAC; Abschaltleistung I1: 120 kA;...
Seite 10
(ON), ohne zu blinken. 6.3 Wilo-ElectronicControl einstellen Nach Anschluss des Wilo-ElectronicControl an die Pumpe und an die Span- nungsversorgung zeigt das Display für die Dauer von 10 Sekunden den Modell- typ an. Anschließend wechselt die Anzeige in den STANDARD Display-Modus.
Seite 11
(mit 30 Hz) und Drehrichtung prüfen. MIN DREHZAHL Minimaldrehzahl Minimaldrehzahl des Pumpenmotors festle- gen. TROCKENLAUF Trockenlauf- Wenn die Anlage mit NEIN schutz einem Niveauschalter (Strömungsschalter oder anderer) ausge- stattet ist, die Einstel- lung von NEIN auf JA ändern. Einbau- und Betriebsanleitung Wilo-ElectronicControl...
Seite 12
Maximal erreichter 0,0 BAR Druck in der Anlage [bar] ALARMZÄHLER Alarmzähler Gesamtzahl erfasster KURZSCHLUSS Kurzschluss Kurzschlüsse ALARMZÄHLER Alarmzähler Gesamtzahl erfasster ÜBERSPANNUNG 10 Überspannung Überspannungen ALARMZÄHLER Alarmzähler Gesamtzahl erfasster ÜBERTEMP. Übertemp. Übertemperaturen ALARMZÄHLER Alarmzähler Gesamtzahl erfasster TROCKENLAUF Trockenlauf Trockenläufe WILO SE 05/2011...
VORSICHT! Gefahr von Funktionsstörungen! Das Wilo-ElectronicControl sorgfältig in senkrechter Ausrichtung montie- ren. Das Wilo-ElectronicControl muss auf der Druckseite der Pumpe, kurz nach dem Rückschlagventil eingebaut werden (Fig. 2). Der Rohrdurchmesser muss gleich dem oder größer als der des Wilo-ElectronicControl sein.
Seite 14
Niemals Fremdkörper in das Wilo-ElectronicControl einbringen (Kleber, Dichtmittel, Späne, ...). Der Einbau eines Rückschlagventils direkt beim Wilo-ElectronicControl ist zwingend, um die korrekte Funktion des Wilo-ElectronicControl zu gewährleis- ten. Ein Membandruckbehälter mit einem Volumen von ca. 2 Litern (Fig. 2, Pos. 4) ermöglicht die optimale Regulierung des Anlagendruckes.
Pumpe manuell (im Handbetrieb, siehe Kap. 6.3.2) durchgeführt werden. Wäh- rend des Ansaugvorganges (siehe Betriebsanleitung der Pumpe) wird die Pumpe mit ihrer Maximaldrehzahl laufen. Sobald die Pumpe angesaugt hat, kann das Wilo-ElectronicControl in den Auto- matikbetrieb geschaltet werden (siehe Kap. 6.3.3) 9 Wartung Nur qualifiziertes Fachpersonal ist berechtigt, Wartungs- und Instandset- zungsarbeiten durchzuführen!
Seite 16
24 Stunden. Wenn der Trockenlauf bestehen bleibt, Wenn ein höherer Solldruck schaltet es danach die Pumpe programmiert wurde als ihn die Pumpe liefern kann, wird dies vom ElectronicControl als Trockenlauf interpretiert. Solldruckeinstellung prüfen und korrigieren, falls erforder- lich. E021...
Seite 17
ElectronicControl überprüfen. Zustand der Sicherung prüfen (Fig. 4, Pos. 3) Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an das Fachhandwerk oder an den nächsten Wilo-Service. 11 Ersatzteile Die Bestellung von Ersatzteilen erfolgt über lokale Fachbetriebe und/oder den Wilo-Kundendienst.
