8.1

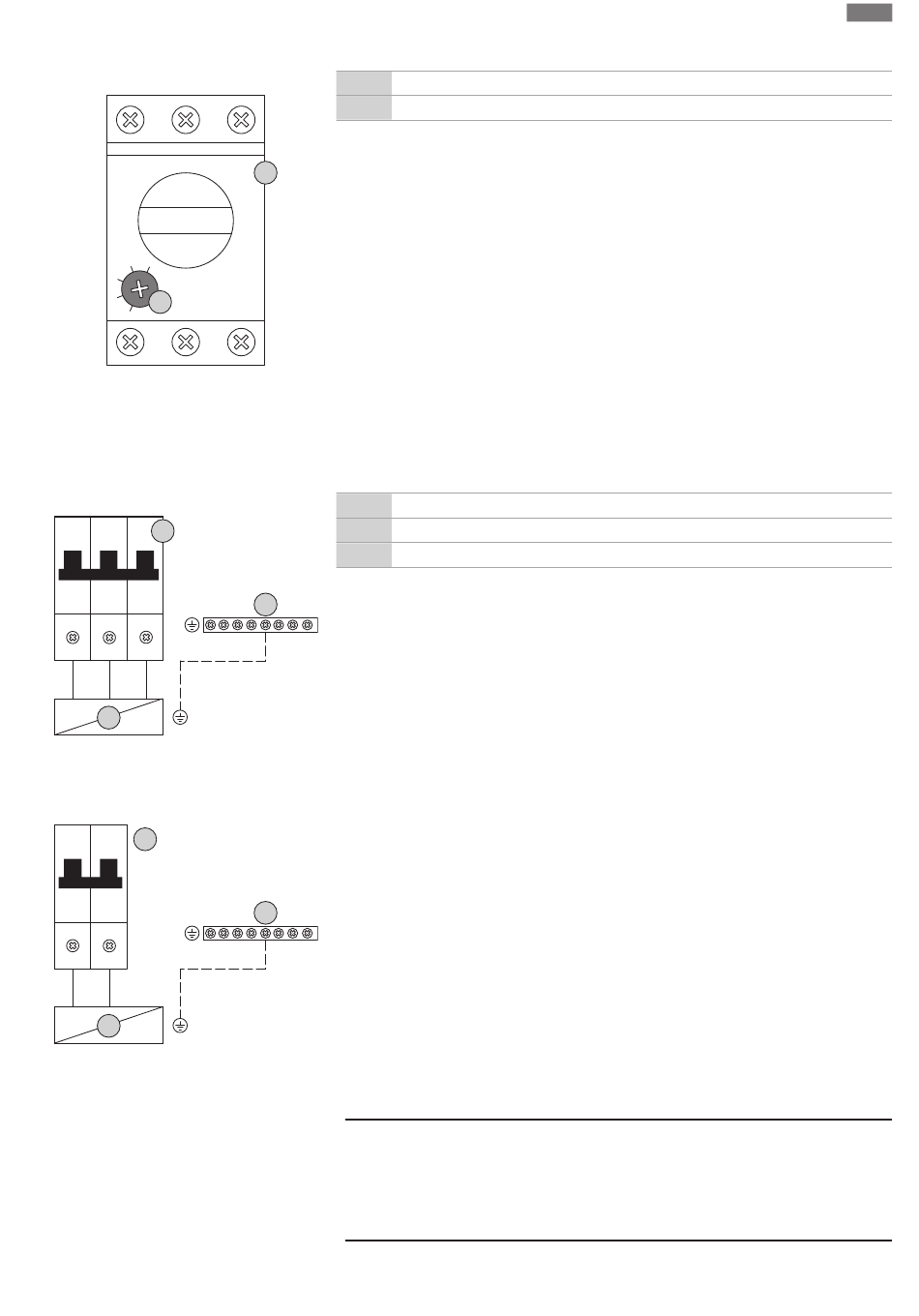

Fig. 15: Motornennstrom am Motorschutz-
schalter einstellen
6.5.7 Netzanschluss: Pumpe mit varia-
bler Drehzahl (elektronisch gere-
gelte Pumpen)
5
2 4 6
L1 L2 L3
~
FC
~
Fig. 16: Pumpenanschluss mit 3-poligem Lei-
tungsschutzschalter
5
N
2 4
L N
~
FC
~
Fig. 17: Pumpenanschluss mit 2-poligem Lei-
tungsschutzschalter
6.5.8 Anschluss thermische Motorüber-
wachung
Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
Motorstromüberwachung Wilo-Control EC-B ... für Pumpen größer 12 A Nennstrom
8 Motorschutzschalter
8.1 Potentiometer für Motorstromüberwachung
Nach dem Anschließen der Pumpen mit einem Schraubendreher den Motornennstrom am je-
weiligen Motorschutzschalter einstellen.
8
3 Klemmleiste: Erde (PE)
5 Leitungsschutzschalter 3-polig (3~) / 2-polig (1~)
FC Frequenzumrichter
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
3
Adern laut Anschlussplan am Leitungsschutzschalter anschließen.
3
VORSICHT
Sachschaden durch Fremdspannung!
Eine angelegte Fremdspannung zerstört das Bauteil.
• Keine Fremdspannung anlegen.
de
