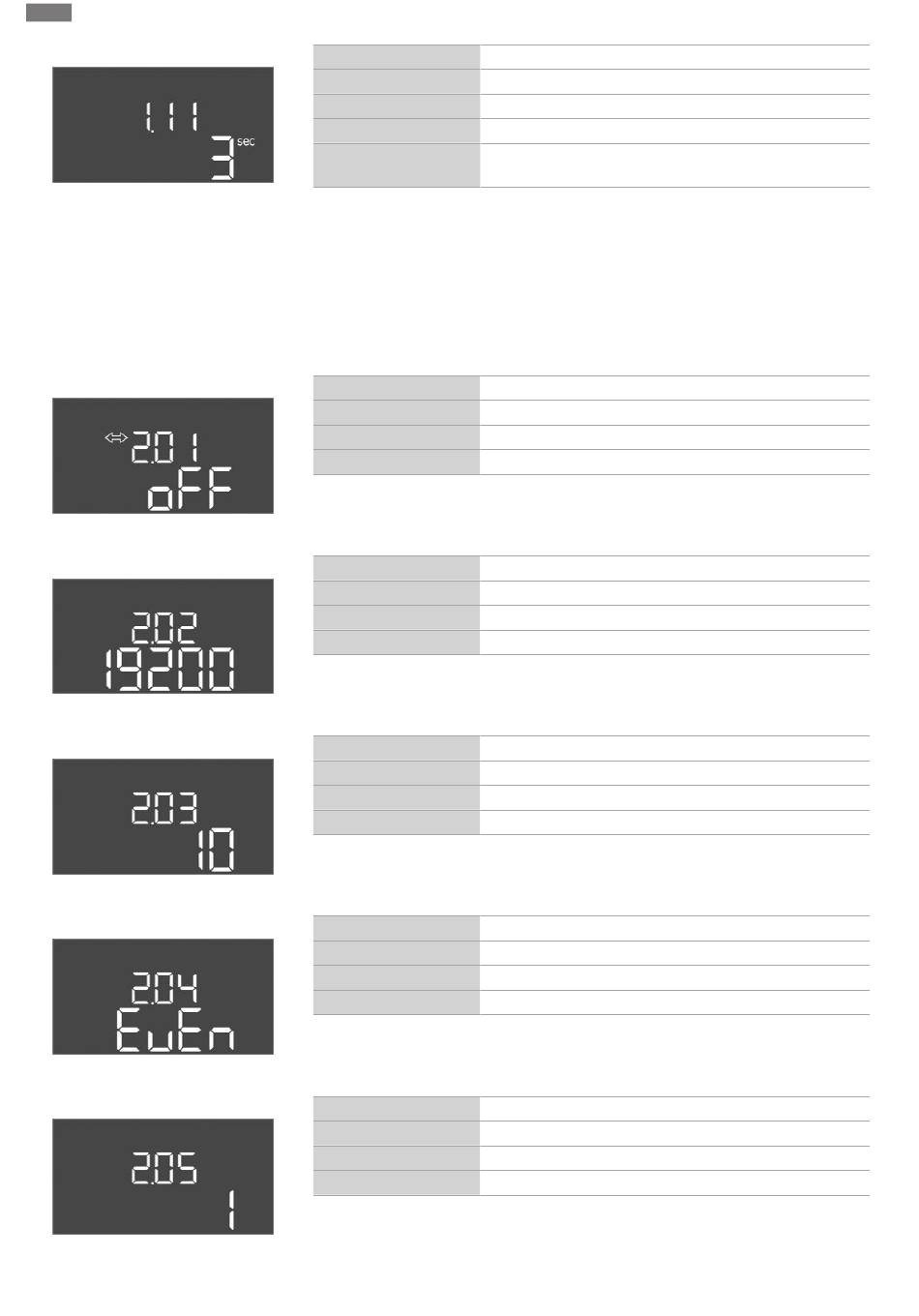

Fig. 71: Menü 1.11
8.3.5 Menü 2: Feldbusanbindung ModBus
RTU
Fig. 72: Menü 2.01
Fig. 73: Menü 2.02
Fig. 74: Menü 2.03
Fig. 75: Menü 2.04
Fig. 76: Menü 2.05
40
Menü-Nr. 1.11
Beschreibung Ausschaltverzögerung Spitzenlastpumpe
Wertebereich 0 ... 30 s
Werkseinstellung 3 s
Erklärung Zeitangabe, bis die Spitzenlastpumpe beim Erreichen der Aus-
schaltschwelle abgeschaltet wird.
Für die Anbindung über ModBus RTU ist das Schaltgerät mit einer RS485-Schnittstelle aus-
gestattet. Über die Schnittstelle können verschiedenen Parameter gelesen und teilweise
auch geändert werden. Das Schaltgerät arbeitet hierbei als Modbus-Slave. Eine Übersicht
der einzelnen Parameter sowie eine Beschreibung der verwendeten Datentypen sind im An-
hang abgebildet.
Für die Nutzung der ModBus-Schnittstelle, die Einstellungen in den folgenden Menüs vor-
nehmen:
Menü-Nr. 2.01
Beschreibung ModBus RTU-Schnittstelle Ein/Aus
Wertebereich on, off
Werkseinstellung off
Menü-Nr. 2.02
Beschreibung Baudrate
Wertebereich 9600; 19200; 38400; 76800
Werkseinstellung 19200
Menü-Nr. 2.03
Beschreibung Slave-Adresse
Wertebereich 1 ... 254
Werkseinstellung 10
Menü-Nr. 2.04
Beschreibung Parität
Wertebereich none, even, odd
Werkseinstellung even
Menü-Nr. 2.05
Beschreibung Anzahl der Stop-Bits
Wertebereich 1; 2
Werkseinstellung 1
