Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 37

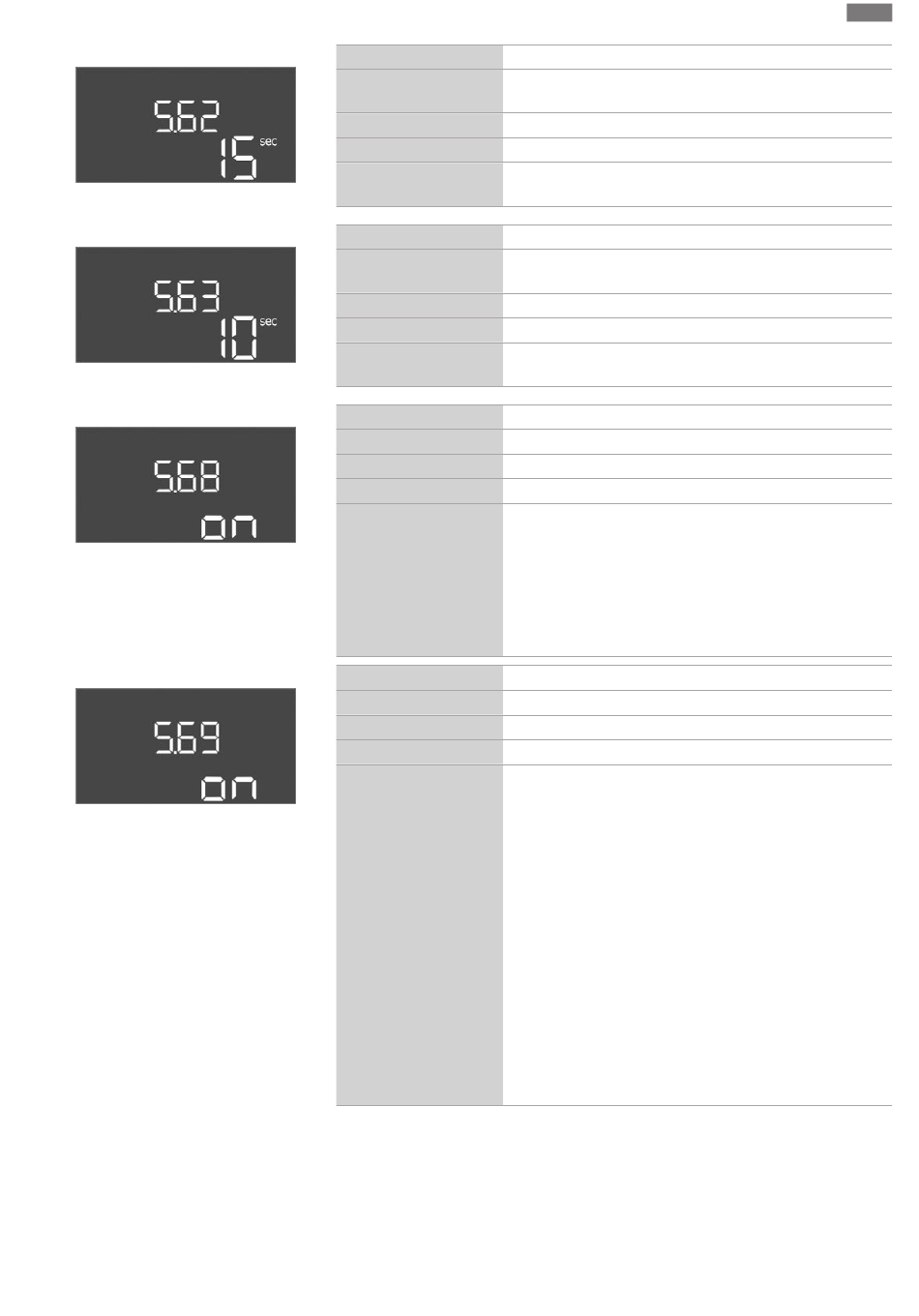

Fig. 58: Menü 5.62
Fig. 59: Menü 5.63
Fig. 60: Menü 5.68
Fig. 61: Menü 5.69
Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
Menü-Nr. 5.62
Beschreibung Wassermangelniveau (Trockenlaufschutz): Ausschaltverzöge-
rung
Wertebereich 0 ... 180 s
Werkseinstellung 15 s
Erklärung Zeit, bis die Pumpen beim Erreichen des Wassermangelniveaus
abgeschaltet werden.
Menü-Nr. 5.63
Beschreibung Wassermangelniveau (Trockenlaufschutz): Wiedereinschaltver-
zögerung
Wertebereich 0 ... 1800 s
Werkseinstellung 10 s
Erklärung Zeit, bis die Pumpen beim Überschreiten des Wassermangelni-
veaus ein geschaltet werden.
Menü-Nr. 5.68 (nur Control EC-Booster bis 12 A)
Beschreibung Drehfeldüberwachung Netzanschluss Ein/Aus
Wertebereich on, off
Werkseinstellung on
Erklärung Integrierte Drehfeldüberwachung für den Netzanschluss. Wenn
kein rechtsdrehendes Drehfeld anliegt, erfolgt eine Fehlermel-
dung.
•
•
HINWEIS! Beim Betrieb des Schaltgeräts an einem Einphasen-
Wechselstromanschluss, Funktion ausschalten!
Menü-Nr. 5.69 (nur Control EC-Booster bis 12 A)
Beschreibung Minimale Motorstromüberwachung Ein/Aus
Wertebereich on, off
Werkseinstellung on
Erklärung Die Motorstromüberwachung überwacht den minimalen und
maximalen Motorstrom der Pumpen:
•
•
Die Funktion kann wie folgt eingestellt werden:
•
•
off = Drehfeldüberwachung deaktiviert
on = Drehfeldüberwachung aktiviert
Überwachung des minimalen Motorstroms
Der Wert ist fest im Schaltgerät eingestellt: 300 mA oder
10 % des eingestellten maximalen Motorstroms.
Wenn beim Einschalten der Pumpe kein Strom gemessen
wird, meldet die Motorstromüberwachung einen Fehler.
Überwachung des maximalen Motorstroms
Wenn der eingestellte Motorstrom überschritten wird, mel-
det die Motorstromüberwachung einen Fehler.
on = Motorstromüberwachung aktiviert.
off = Motorstromüberwachung des minimalen Motorstroms
deaktiviert.
HINWEIS! Die Überwachung des maximalen Motorstroms
kann nicht deaktiviert werden!
de
37
