Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 16

de
2
3
PE
3~ 50/60 Hz
1~ 50/60 Hz

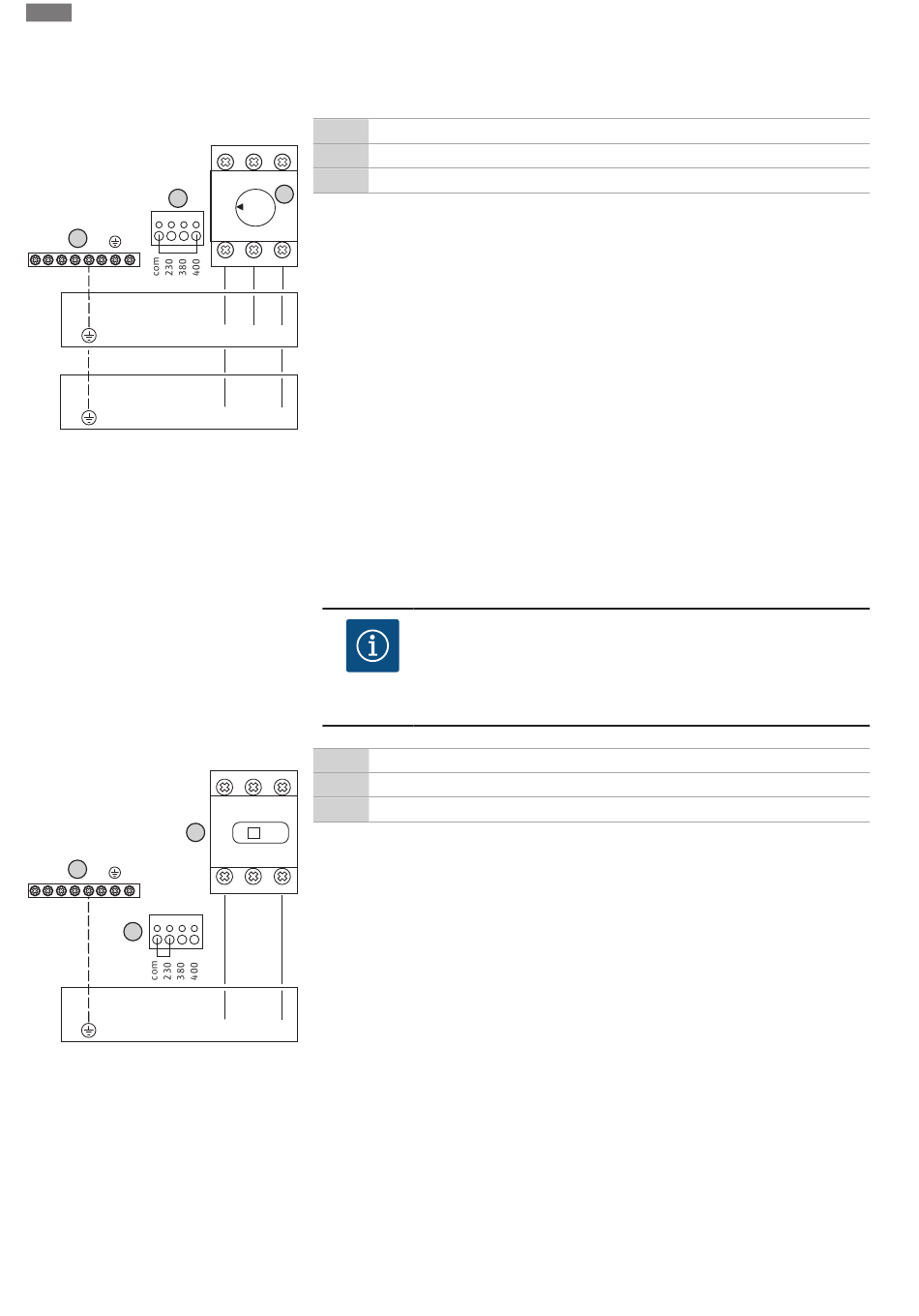

Fig. 10: Netzanschluss Wilo-Control EC-B 3...
6.5.4 Netzanschluss Schaltgerät: Control
ECe-Booster 1~230 V
1
3
PE
2
1~ 50/60 Hz
Fig. 11: Netzanschluss 1~230 V Wilo-Control
ECe-B...
16
• Ader: L1, L2, L3, PE
• Einstellung Netzspannung: Brücke 400/COM (Werkseinstellung)
Netzanschluss Wilo-Control EC-B 3 ...
1 Hauptschalter
L1 L2 L3
2 Einstellung Netzspannung
1 ON
3 Klemmleiste: Erde (PE)
1
0
OFF
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan am Hauptschalter anschließen.
Netzanschluss 1~230 V:
T1 T2 T3
• Kabel: 3-adrig
• Ader: L, N, PE
• Einstellung Netzspannung: Brücke 230/COM
L1 L2 L3
Netzanschluss 3~230 V:
• Kabel: 4-adrig
• Ader: L1, L2, L3, PE
• Einstellung Netzspannung: Brücke 230/COM
L N
Netzanschluss 3~380 V:
• Kabel: 4-adrig
• Ader: L1, L2, L3, PE
• Einstellung Netzspannung: Brücke 380/COM
Netzanschluss 3~400 V:
• Kabel: 4-adrig
• Ader: L1, L2, L3, PE
• Einstellung Netzspannung: Brücke 400/COM (Werkseinstellung)
1 Hauptschalter
1L1 3L2 5L3
2 Einstellung Netzspannung
1 ON
3 Klemmleiste: Erde (PE)
0
OFF
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan am Hauptschalter anschließen.
Netzanschluss 1~230 V:
2T1 4T2 6T3
• Kabel: 3-adrig
• Ader: L, N, PE
• Einstellung Netzspannung: Brücke 230/COM (Werkseinstellung)
L N
HINWEIS
Neutralleiter erforderlich
Für die korrekte Funktion der Steuerung ist ein Neutralleiter (Nullleiter)
am Netzanschluss erforderlich.
Einbau- und Betriebsanleitung • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
