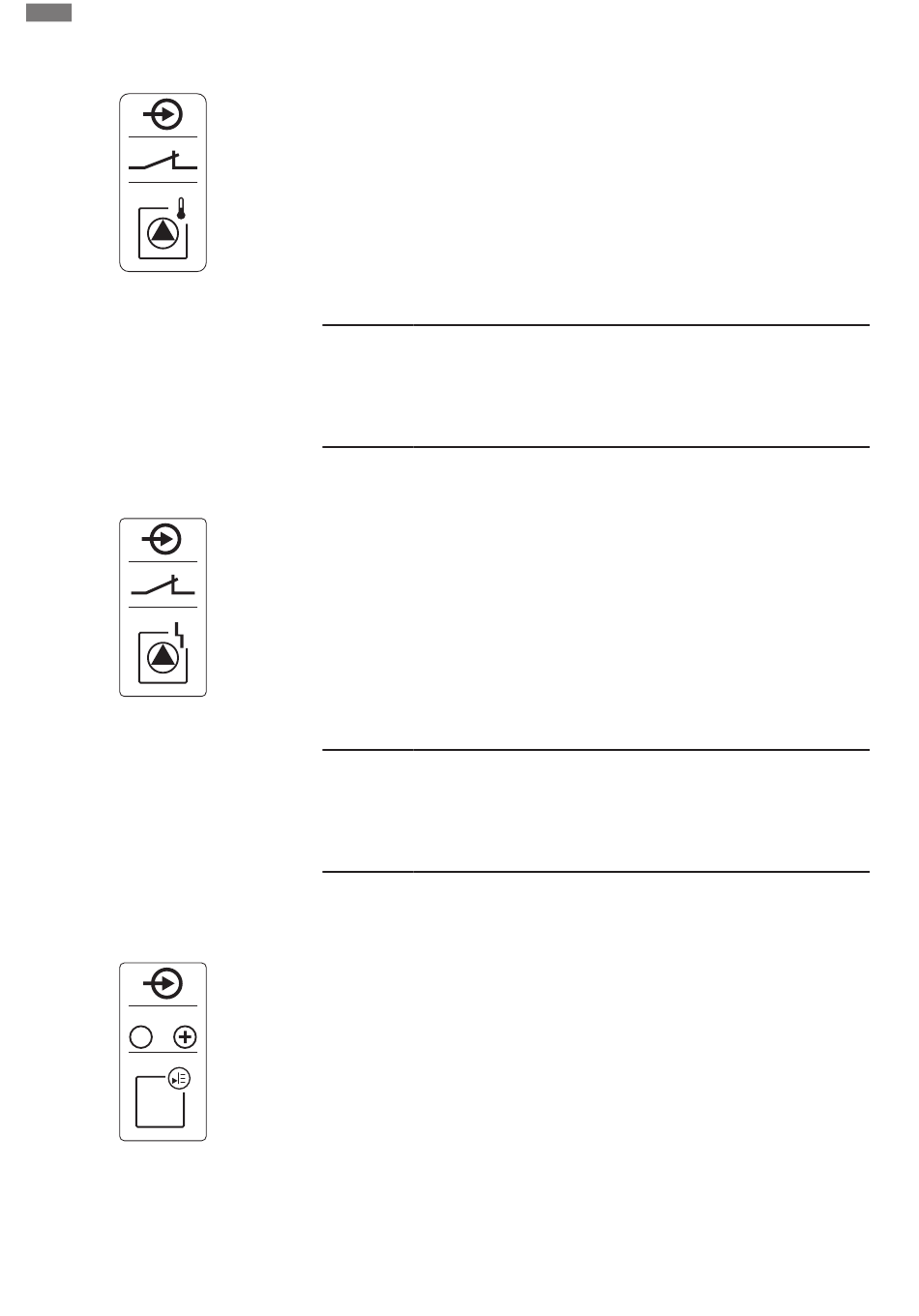

Fig. 18: Symbol Anschlussübersicht
6.5.9 Anschluss Fehlermeldung des Fre-
quenzumrichters
x
Fig. 19: Symbol Anschlussübersicht
6.5.10

Anschluss Drucksensor

4-20 mA
In
p
Fig. 20: Symbol Anschlussübersicht
20
HINWEIS! Der Anschluss ist nur am Schaltgerät Wilo-Control EC-B ... möglich!
Pro Pumpe kann eine thermische Motorüberwachung mit Bimetallfühlern angeschlossen
werden. Keine PTC- und Pt100-Fühler anschließen!
Die Klemmen sind werkseitig mit einer Brücke belegt.
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer der Anschluss-
übersicht im Deckel entnehmen. Das „x" im Symbol gibt die jeweilige Pumpe an:
• 1 = Pumpe 1
• 2 = Pumpe 2
• 3 = Pumpe 3
VORSICHT
Sachschaden durch Fremdspannung!
Eine angelegte Fremdspannung zerstört das Bauteil.
• Keine Fremdspannung anlegen.
HINWEIS! Der Anschluss ist nur am Schaltgerät Wilo-Control ECe-B ... möglich!
Pro Pumpe kann eine externe Fehlermeldung des Frequenzumrichters angeschlossen werden.
Der Ausgang des Frequenzumrichters muss als Öffner arbeiten!
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer der Anschluss-
übersicht im Deckel entnehmen. Das „x" im Symbol gibt die jeweilige Pumpe an:
• 1 = Pumpe 1
• 2 = Pumpe 2
• 3 = Pumpe 3
VORSICHT
Sachschaden durch Fremdspannung!
Eine angelegte Fremdspannung zerstört das Bauteil.
• Keine Fremdspannung anlegen.
Die Druckerfassung erfolgt über einen analogen Drucksensor 4-20 mA. HINWEIS! Keinen
aktiven Drucksensor anschließen.
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer der Anschluss-
übersicht im Deckel entnehmen.
HINWEIS! Geschirmte Anschlusskabel verwenden! Abschirmung einseitig auflegen!
HINWEIS! Auf die richtige Polarität des Drucksensors achten!
