6.5.4 Netzanschluss Pumpe
1 3 5 13 A1
L1 L2 L3 NO
2
4
T1 T2 T3
2 4 6 14 A2
M
3~
M
1~

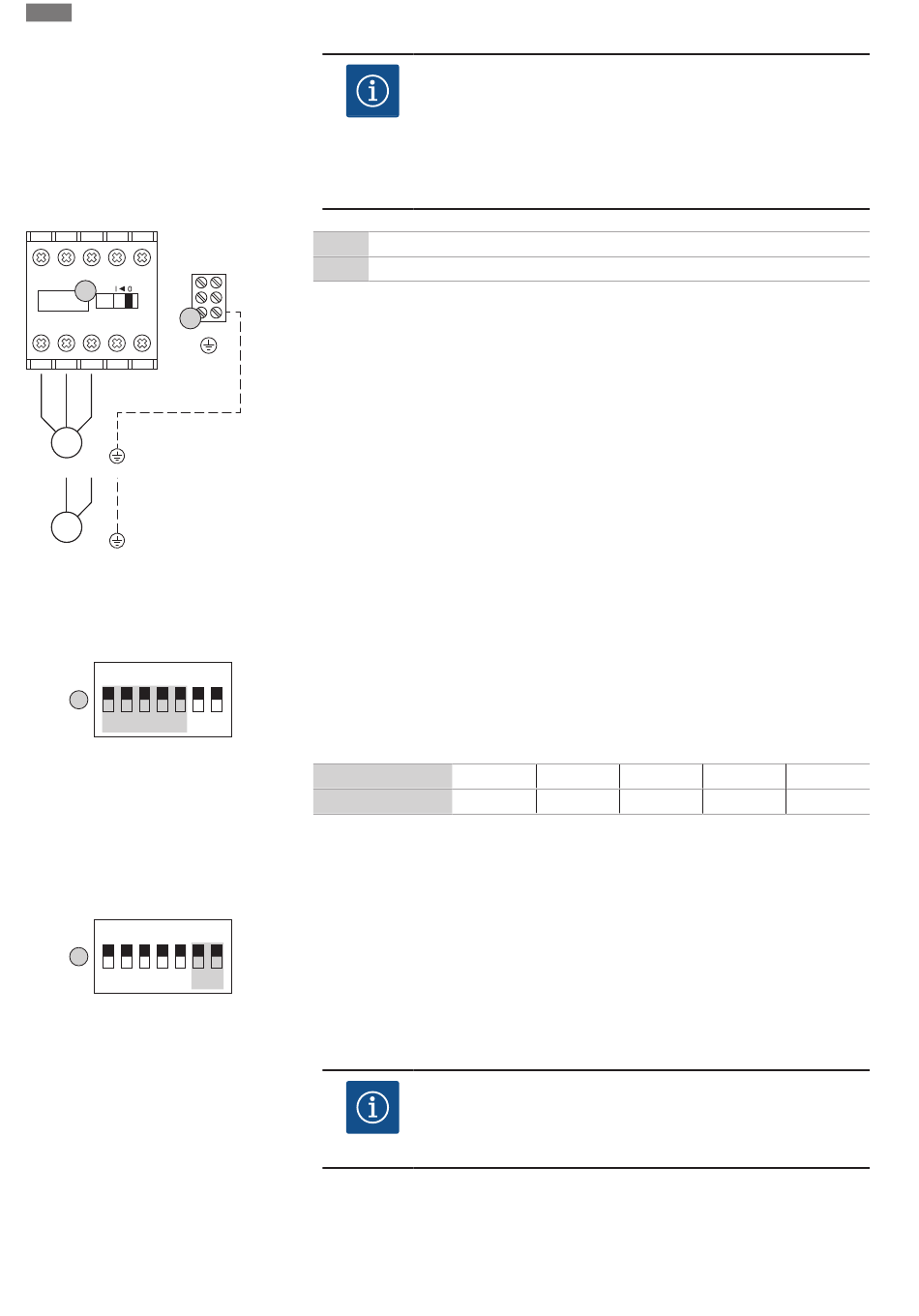

Fig. 8: Pumpenanschluss
6.5.5 Motorstromüberwachung einstel-
len
ON DIP
8
1 2 3 4 5 6 7
Fig. 9: DIP-Schalter 1: Motorstromüberwa-
chung einstellen
6.5.6 Pumpen aktivieren (nur Control
MS-L2...)
ON DIP
9
1 2 3 4 5 6 7
Fig. 10: DIP-Schalter 2: Pumpen aktivieren
6.5.7 Anschluss thermische Motorüber-
wachung
22
2 Motorschütz
4 Erdungsklemme
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan am Schütz anschließen:
PE
Control MS-L.../MS-L...-O
• Klemmenbelegung 1~230 V
L = 4/T2, N = 6/T3, PE = Erdungsklemme
• Klemmenbelegung 3~400 V
U = 2/T1, V = 4/T2, W = 6/T3, PE = Erdungsklemme
bn = 2/T1, bk = 4/T2, gy = 6/T3, PE = Erdungsklemme
Control MS-L...-LS
• Klemmenbelegung 1~230 V
L = 4/T2, N = 2/T1, PE = Erdungsklemme
• Klemmenbelegung 3~400 V
U = 2/T1, V = 4/T2, W = 6/T3, PE = Erdungsklemme
bn = 2/T1, bk = 4/T2, gy = 6/T3, PE = Erdungsklemme
Die elektronische Motorstromüberwachung überwacht den Nennstrom der angeschlosse-
nen Pumpe. Nennstrom lt. Typenschild einstellen:
• Nennstrom über die DIPs 1-5 am DIP-Schalter 1 einstellen.
• Minimaler Nennstrom: 1,5 A. Alle DIPs sind in der Stellung „OFF".
• Durch das Einschalten der einzelnen DIPs (Stellung „ON") erhöht sich der Stromwert um
den Wert des jeweiligen DIP.
• Max. Nennstrom: 12 A.
DIP
Stromwert
Beispiel: benötigter Nennstrom 7,5 A
1,5 A + 2,0 A (DIP 3) + 4,0 A (DIP 5) = 7,5 A
Die angeschlossenen Pumpen werden über die DIPs 6 und 7 am DIP-Schalter 2 aktiviert:
• Werkseitig sind beide DIPs auf „OFF" gestellt. Es erfolgt keine Einschaltung der Pumpen in
Abhängigkeit der Niveausteuerung.
• Pumpe 1 aktivieren: DIP 6 auf „ON" stellen.
• Pumpe 2 aktivieren: DIP 7 auf „ON" stellen.
HINWEIS
Drehfeld Netz- und Pumpenanschluss
Das Drehfeld vom Netzanschluss wird direkt zum Pumpenanschluss
durchgeleitet. Benötigtes Drehfeld der anzuschließenden Pumpen
(rechts- oder linksdrehend) prüfen! Betriebsanleitung der Pumpen be-
achten.
1 2
0,5 A 1,0 A
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
Einbau- und Betriebsanleitung • Wilo-Control MS-L • Ed.02/2022-05
3 4 5
2,0 A 3,0 A 4,0 A
