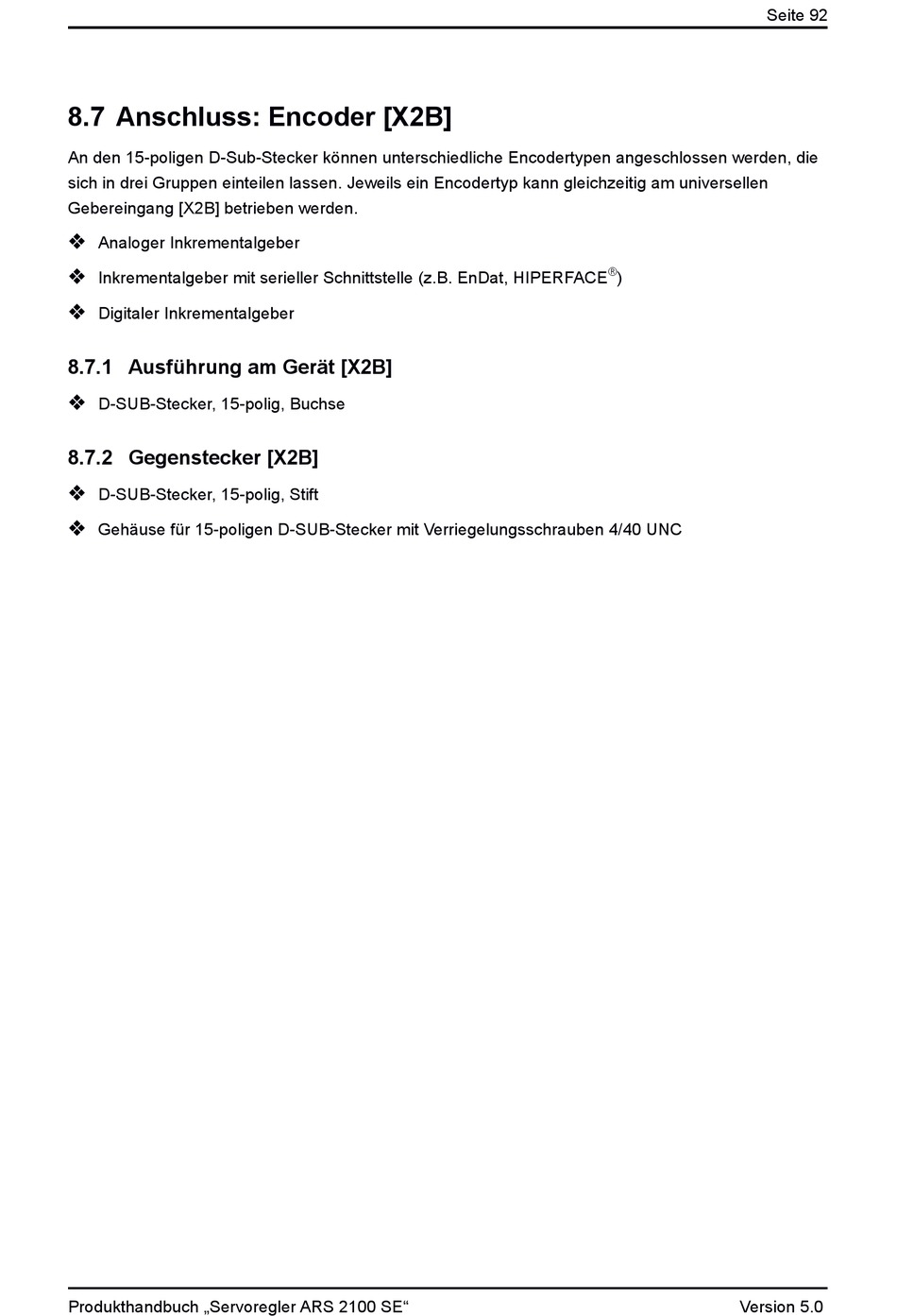

8.7 Anschluss: Encoder [X2B]

An den 15-poligen D-Sub-Stecker können unterschiedliche Encodertypen angeschlossen werden, die
sich in drei Gruppen einteilen lassen. Jeweils ein Encodertyp kann gleichzeitig am universellen
Gebereingang [X2B] betrieben werden.

Analoger Inkrementalgeber

Inkrementalgeber mit serieller Schnittstelle (z.B. EnDat, HIPERFACE

Digitaler Inkrementalgeber
8.7.1 Ausführung am Gerät [X2B]

D-SUB-Stecker, 15-polig, Buchse
8.7.2 Gegenstecker [X2B]

D-SUB-Stecker, 15-polig, Stift

Gehäuse für 15-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
