Anschluss: USB [X19]
8.11.1 Ausführung am Gerät [X19]
USB-Buchse, Typ B
8.11.2 Gegenstecker [X19]
USB-Stecker, Typ B
8.11.3 Steckerbelegung USB [X19]
Tabelle 41:
Steckerbelegung: USB-Schnittstelle [X19]
Pin Nr.
Bezeichnung
1
VCC
2
D-
3
D+
4
GND

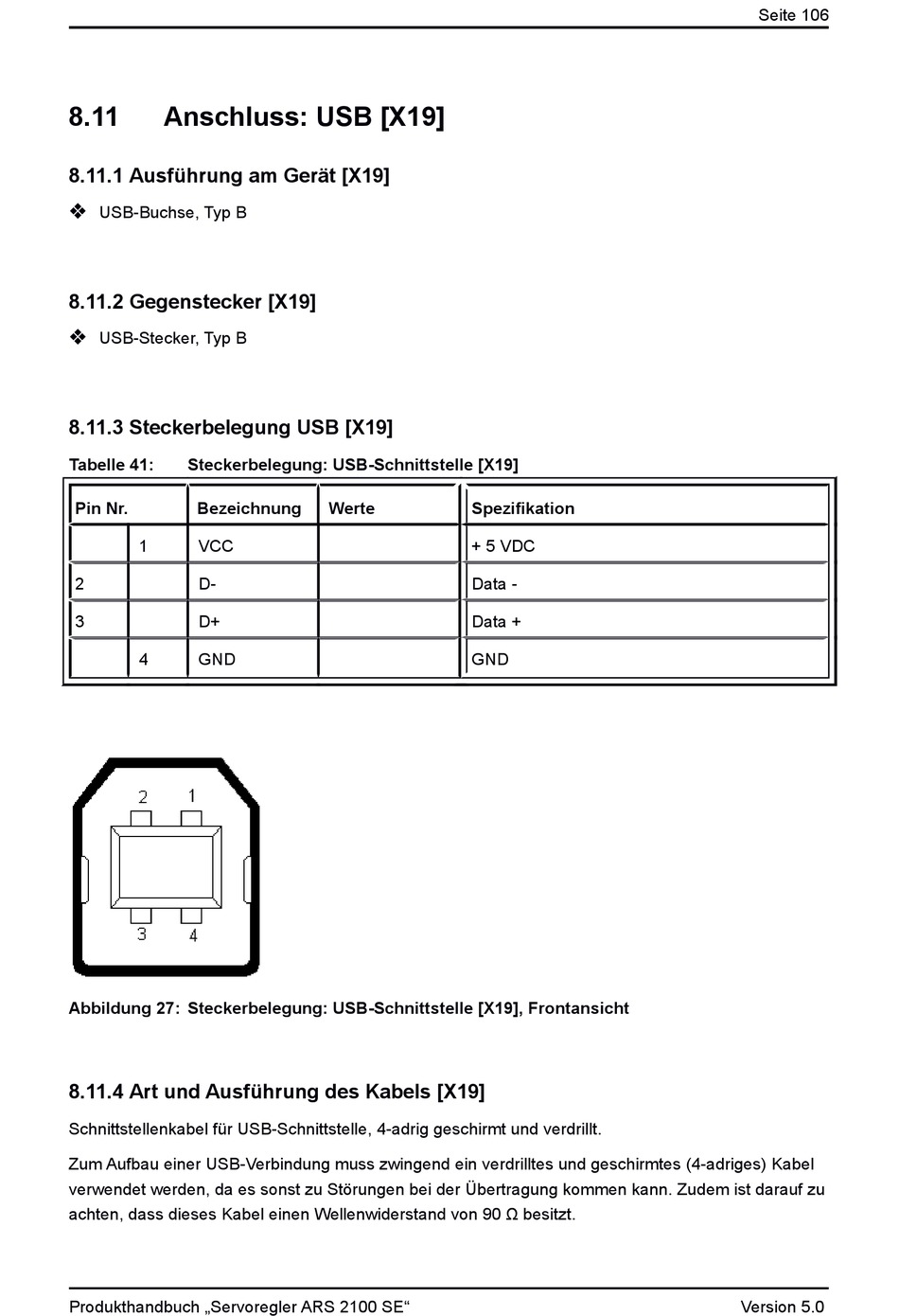

Abbildung 27: Steckerbelegung: USB-Schnittstelle [X19], Frontansicht
8.11.4 Art und Ausführung des Kabels [X19]
Schnittstellenkabel für USB-Schnittstelle, 4-adrig geschirmt und verdrillt.
Zum Aufbau einer USB-Verbindung muss zwingend ein verdrilltes und geschirmtes (4-adriges) Kabel
verwendet werden, da es sonst zu Störungen bei der Übertragung kommen kann. Zudem ist darauf zu
achten, dass dieses Kabel einen Wellenwiderstand von 90 Ω besitzt.
Produkthandbuch „Servoregler ARS 2100 SE"
Werte
Spezifikation
+ 5 VDC
Data -
Data +
GND
Seite 106
Version 5.0
