4.6.5 I/O-Schnittstelle [X1]

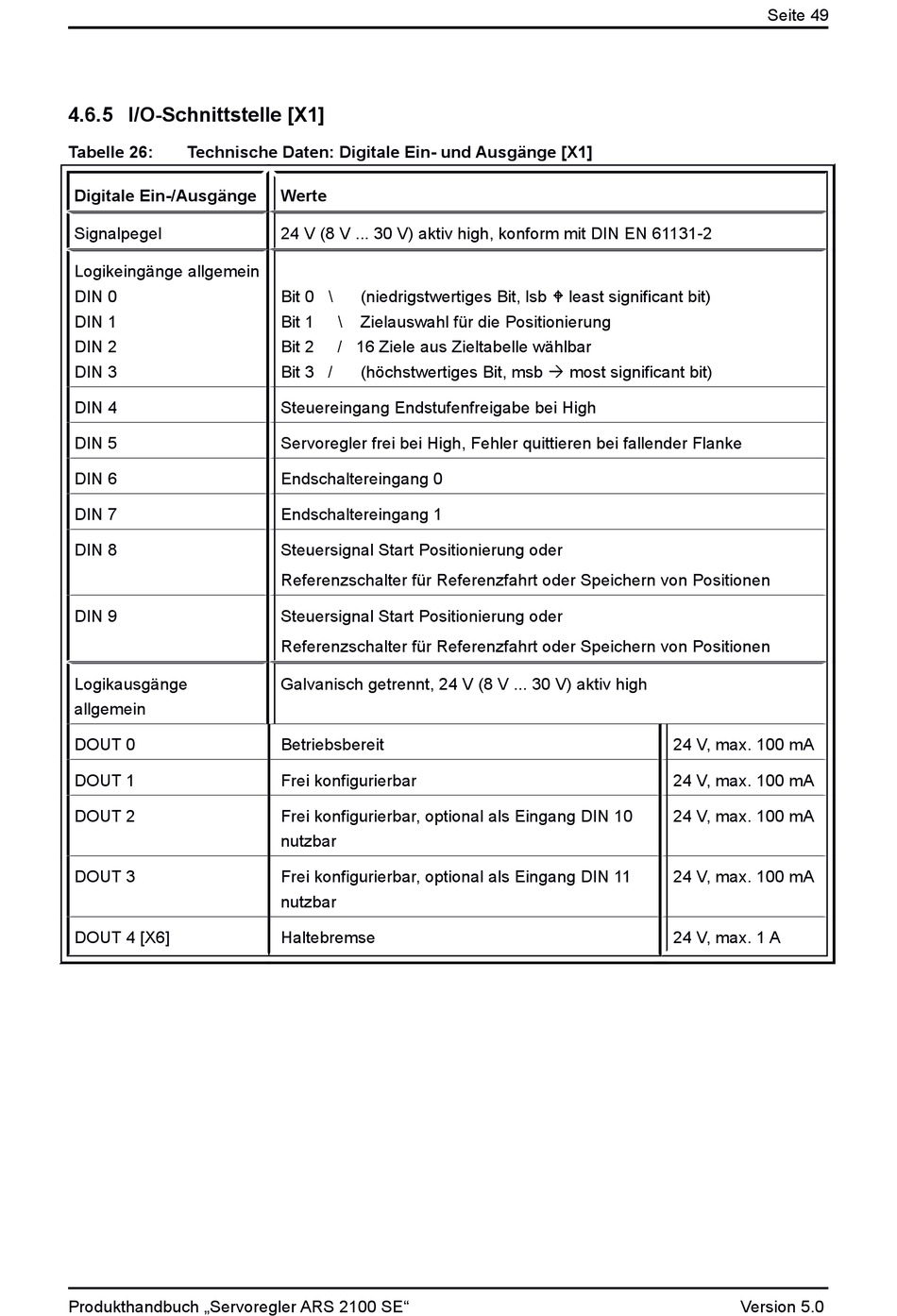

Tabelle 26: Technische Daten: Digitale Ein- und Ausgänge [X1]
Digitale Ein-/Ausgänge
Signalpegel
Logikeingänge allgemein
DIN 0
DIN 1
DIN 2
DIN 3
DIN 4
DIN 5
DIN 6
DIN 7
DIN 8
DIN 9
Logikausgänge
allgemein
DOUT 0
DOUT 1
DOUT 2
DOUT 3
DOUT 4 [X6]
Produkthandbuch „Servoregler ARS 2100 SE"
Werte
24 V (8 V ... 30 V) aktiv high, konform mit DIN EN 61131-2
Bit 0 \ (niedrigstwertiges Bit, lsb  least significant bit)
Bit 1 \ Zielauswahl für die Positionierung
Bit 2 / 16 Ziele aus Zieltabelle wählbar
Bit 3 / (höchstwertiges Bit, msb  most significant bit)
Steuereingang Endstufenfreigabe bei High
Servoregler frei bei High, Fehler quittieren bei fallender Flanke
Endschaltereingang 0
Endschaltereingang 1
Steuersignal Start Positionierung oder
Referenzschalter für Referenzfahrt oder Speichern von Positionen
Steuersignal Start Positionierung oder
Referenzschalter für Referenzfahrt oder Speichern von Positionen
Galvanisch getrennt, 24 V (8 V ... 30 V) aktiv high
Betriebsbereit
Frei konfigurierbar
Frei konfigurierbar, optional als Eingang DIN 10
nutzbar
Frei konfigurierbar, optional als Eingang DIN 11
nutzbar
Haltebremse
Seite 49
24 V, max. 100 mA
24 V, max. 100 mA
24 V, max. 100 mA
24 V, max. 100 mA
24 V, max. 1 A
Version 5.0
