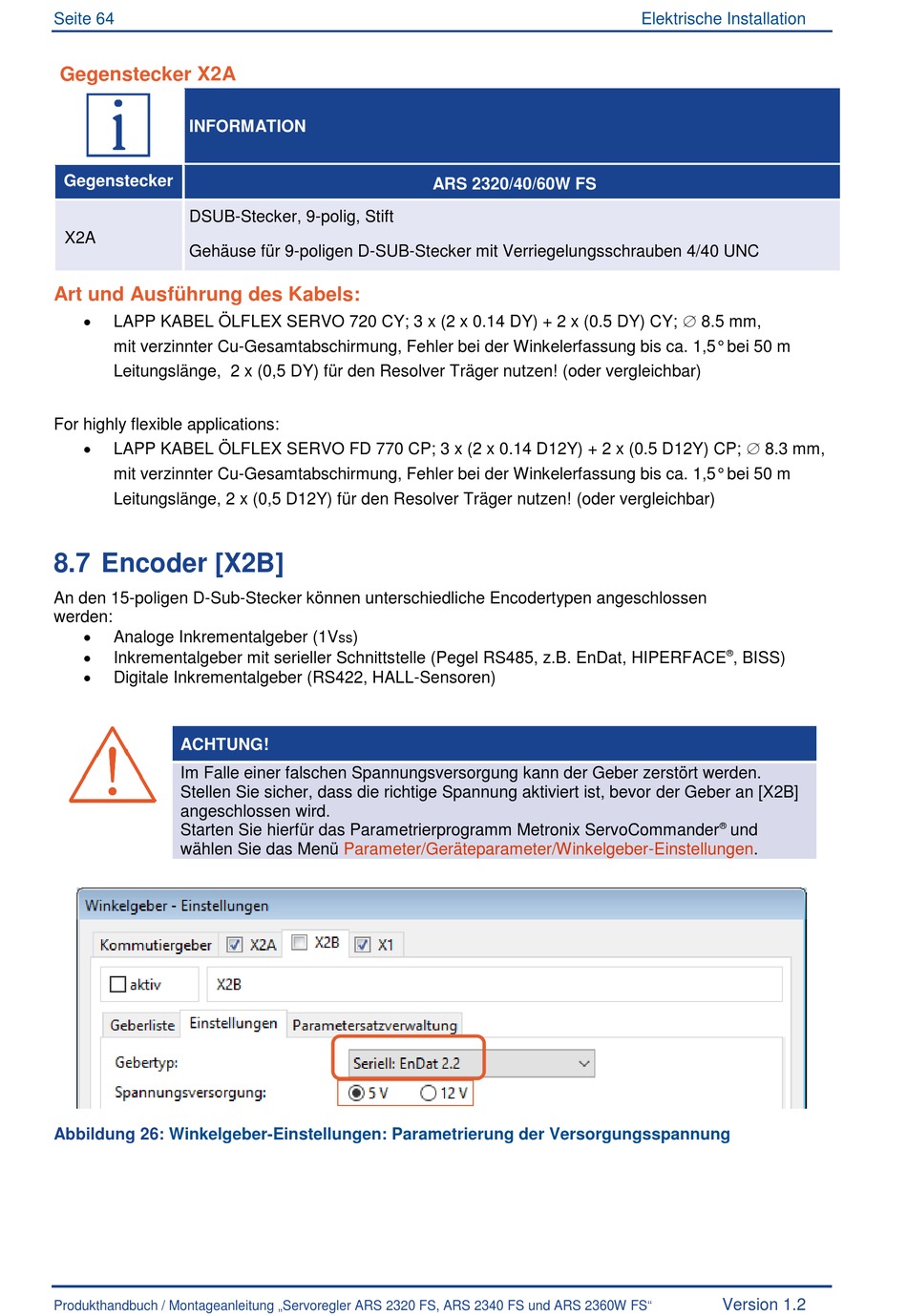

Seite 64
Gegenstecker X2A
INFORMATION
Gegenstecker
DSUB-Stecker, 9-polig, Stift
X2A
Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
Art und Ausführung des Kabels:
LAPP KABEL ÖLFLEX SERVO 720 CY; 3 x (2 x 0.14 DY) + 2 x (0.5 DY) CY; 8.5 mm,
mit verzinnter Cu-Gesamtabschirmung, Fehler bei der Winkelerfassung bis ca. 1,5° bei 50 m
Leitungslänge, 2 x (0,5 DY) für den Resolver Träger nutzen! (oder vergleichbar)
For highly flexible applications:
LAPP KABEL ÖLFLEX SERVO FD 770 CP; 3 x (2 x 0.14 D12Y) + 2 x (0.5 D12Y) CP; 8.3 mm,
mit verzinnter Cu-Gesamtabschirmung, Fehler bei der Winkelerfassung bis ca. 1,5° bei 50 m
Leitungslänge, 2 x (0,5 D12Y) für den Resolver Träger nutzen! (oder vergleichbar)
8.7 Encoder [X2B]
An den 15-poligen D-Sub-Stecker können unterschiedliche Encodertypen angeschlossen
werden:
Analoge Inkrementalgeber (1V
Inkrementalgeber mit serieller Schnittstelle (Pegel RS485, z.B. EnDat, HIPERFACE
Digitale Inkrementalgeber (RS422, HALL-Sensoren)
ACHTUNG!
Im Falle einer falschen Spannungsversorgung kann der Geber zerstört werden.
Stellen Sie sicher, dass die richtige Spannung aktiviert ist, bevor der Geber an [X2B]
angeschlossen wird.
Starten Sie hierfür das Parametrierprogramm Metronix ServoCommander
wählen Sie das Menü Parameter/Geräteparameter/Winkelgeber-Einstellungen.
Abbildung 26:
Winkelgeber-Einstellungen: Parametrierung der Versorgungsspannung
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
ARS 2320/40/60W FS
)
ss
Elektrische Installation
®
, BISS)
®
und
Version 1.2
