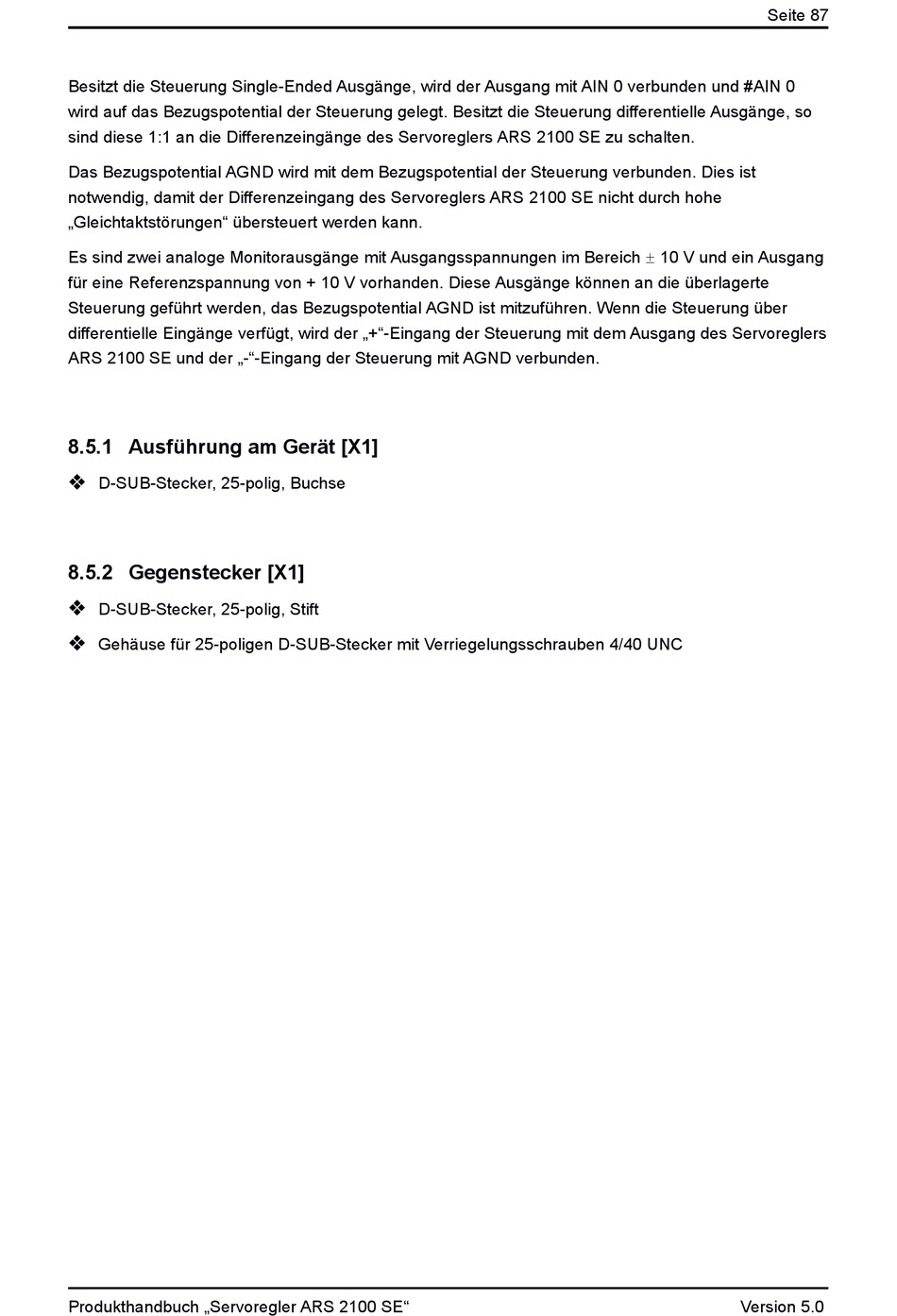

Besitzt die Steuerung Single-Ended Ausgänge, wird der Ausgang mit AIN 0 verbunden und #AIN 0
wird auf das Bezugspotential der Steuerung gelegt. Besitzt die Steuerung differentielle Ausgänge, so
sind diese 1:1 an die Differenzeingänge des Servoreglers ARS 2100 SE zu schalten.
Das Bezugspotential AGND wird mit dem Bezugspotential der Steuerung verbunden. Dies ist
notwendig, damit der Differenzeingang des Servoreglers ARS 2100 SE nicht durch hohe
„Gleichtaktstörungen" übersteuert werden kann.
Es sind zwei analoge Monitorausgänge mit Ausgangsspannungen im Bereich 10 V und ein Ausgang
für eine Referenzspannung von + 10 V vorhanden. Diese Ausgänge können an die überlagerte
Steuerung geführt werden, das Bezugspotential AGND ist mitzuführen. Wenn die Steuerung über
differentielle Eingänge verfügt, wird der „+"-Eingang der Steuerung mit dem Ausgang des Servoreglers
ARS 2100 SE und der „-"-Eingang der Steuerung mit AGND verbunden.
8.5.1 Ausführung am Gerät [X1]
D-SUB-Stecker, 25-polig, Buchse
8.5.2 Gegenstecker [X1]
D-SUB-Stecker, 25-polig, Stift
Gehäuse für 25-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
Produkthandbuch „Servoregler ARS 2100 SE"
Seite 87
Version 5.0
