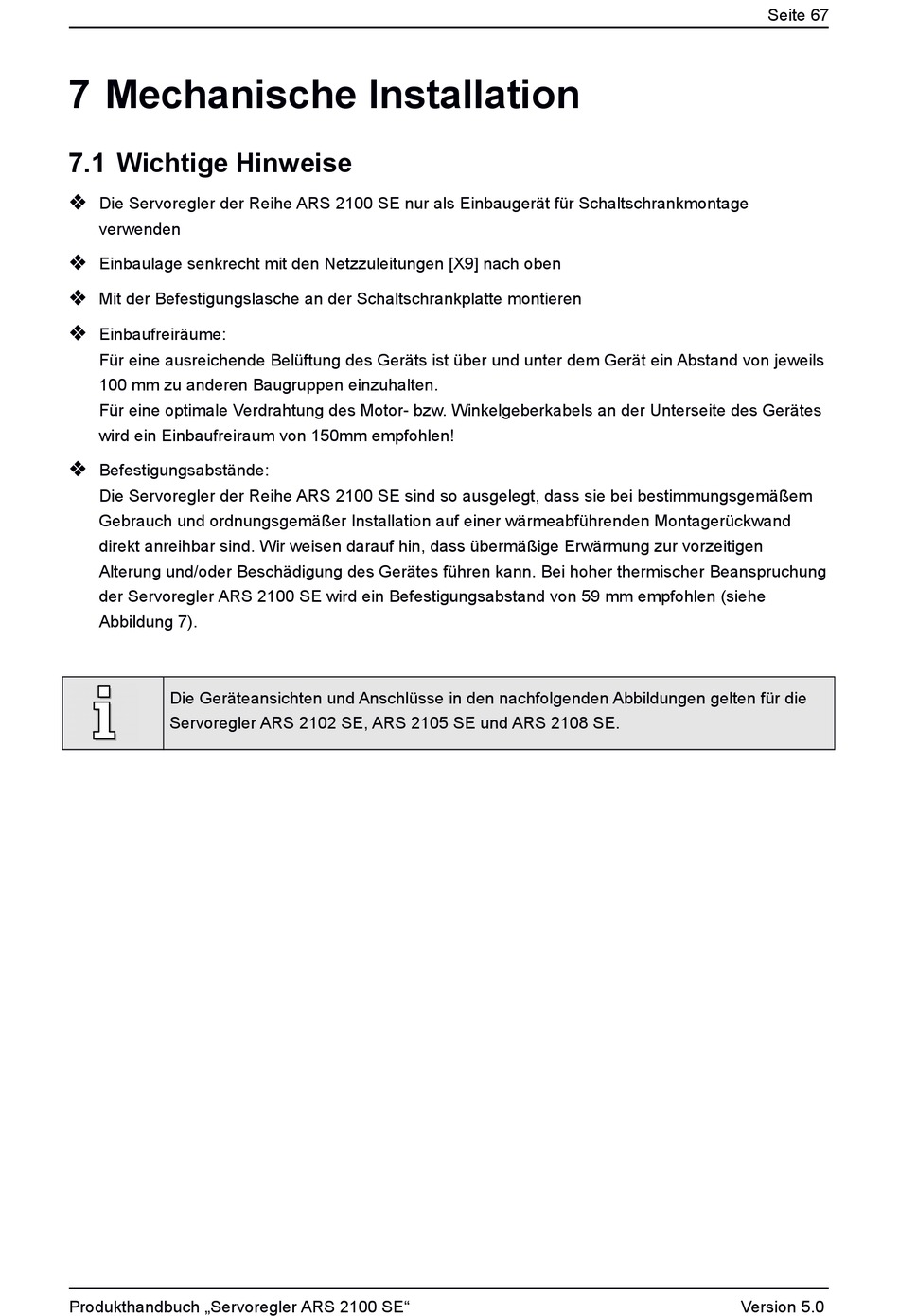

7 Mechanische Installation
7.1 Wichtige Hinweise
Die Servoregler der Reihe ARS 2100 SE nur als Einbaugerät für Schaltschrankmontage
verwenden
Einbaulage senkrecht mit den Netzzuleitungen [X9] nach oben
Mit der Befestigungslasche an der Schaltschrankplatte montieren
Einbaufreiräume:
Für eine ausreichende Belüftung des Geräts ist über und unter dem Gerät ein Abstand von jeweils
100 mm zu anderen Baugruppen einzuhalten.
Für eine optimale Verdrahtung des Motor- bzw. Winkelgeberkabels an der Unterseite des Gerätes
wird ein Einbaufreiraum von 150mm empfohlen!
Befestigungsabstände:
Die Servoregler der Reihe ARS 2100 SE sind so ausgelegt, dass sie bei bestimmungsgemäßem
Gebrauch und ordnungsgemäßer Installation auf einer wärmeabführenden Montagerückwand
direkt anreihbar sind. Wir weisen darauf hin, dass übermäßige Erwärmung zur vorzeitigen
Alterung und/oder Beschädigung des Gerätes führen kann. Bei hoher thermischer Beanspruchung
der Servoregler ARS 2100 SE wird ein Befestigungsabstand von 59 mm empfohlen (siehe
Abbildung 7).
Die Geräteansichten und Anschlüsse in den nachfolgenden Abbildungen gelten für die
Servoregler ARS 2102 SE, ARS 2105 SE und ARS 2108 SE.
Produkthandbuch „Servoregler ARS 2100 SE"
Seite 67
Version 5.0
