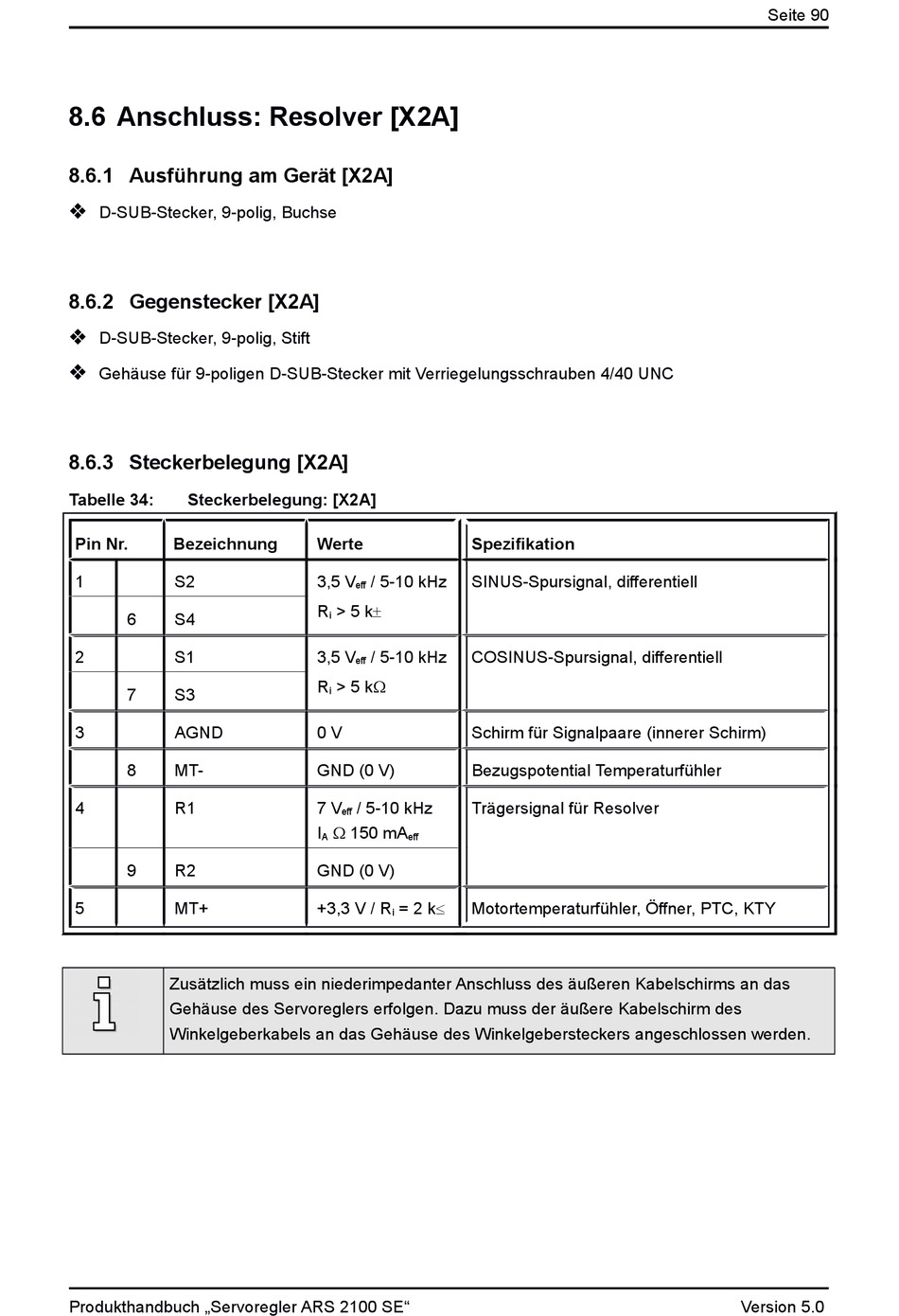

8.6 Anschluss: Resolver [X2A]

8.6.1 Ausführung am Gerät [X2A]

D-SUB-Stecker, 9-polig, Buchse
8.6.2 Gegenstecker [X2A]

D-SUB-Stecker, 9-polig, Stift

Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
8.6.3 Steckerbelegung [X2A]
Tabelle 34: Steckerbelegung: [X2A]
Pin Nr. Bezeichnung
1 S2
6 S4
2 S1
7 S3
3 AGND
8 MT-
4 R1
9 R2
5 MT+
Zusätzlich muss ein niederimpedanter Anschluss des äußeren Kabelschirms an das
Gehäuse des Servoreglers erfolgen. Dazu muss der äußere Kabelschirm des
Winkelgeberkabels an das Gehäuse des Winkelgebersteckers angeschlossen werden.
Produkthandbuch „Servoregler ARS 2100 SE"
Werte Spezifikation
3,5 V / 5-10 kHz SINUS-Spursignal, differentiell
eff
R > 5 k
i
3,5 V / 5-10 kHz COSINUS-Spursignal, differentiell
eff
R > 5 k
i
0 V Schirm für Signalpaare (innerer Schirm)
GND (0 V) Bezugspotential Temperaturfühler
7 V / 5-10 kHz Trägersignal für Resolver
eff
 150 mA
I
A eff
GND (0 V)
+3,3 V / R = 2 k Motortemperaturfühler, Öffner, PTC, KTY
i
